第 三 章、 A T PG 功 能 介紹 T R 7500 E 使用手冊 1 99 ( 6) 設定標 準 影 像 不 測 的 部 分。 ( 7) 設定影 像的 [ 權 重 ] 2 2 1 1 3 3 4 4 5 5
第三章、ATPG 功能介紹
TR7500E 使用手冊
198
(4) 所產生的[Missing]框會產生在[Body]框上方，而 兩個[Void Window]會分別產
生在[Body]框的兩個短邊。調整兩個[Void Window]的大小至蓋住黑色吃錫
區域。

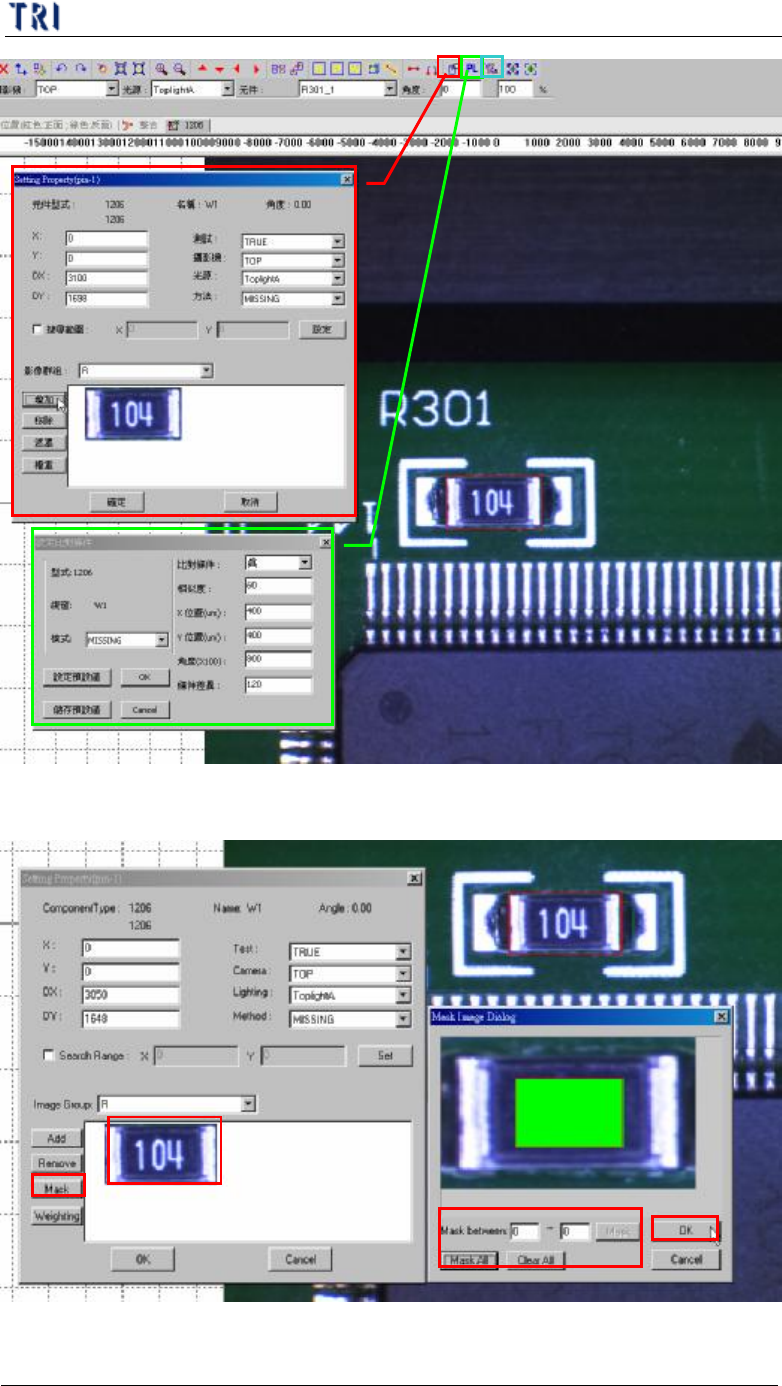

(5) 使用[ Set Property]中的[Add]按鈕來增加[Missing]框的影像，若同一形式
的元件含有不同的群組，則必須給予不同群組不同的標準影像。接著按下
[ Pass Level]按鈕來設檢測參數。如果有需要的話可以按下[ Set
Algorithm]按鈕來設定此元件的檢測邏輯。
第三章、ATPG 功能介紹
TR7500E 使用手冊
199
(6) 設定標準影像不測的部分。

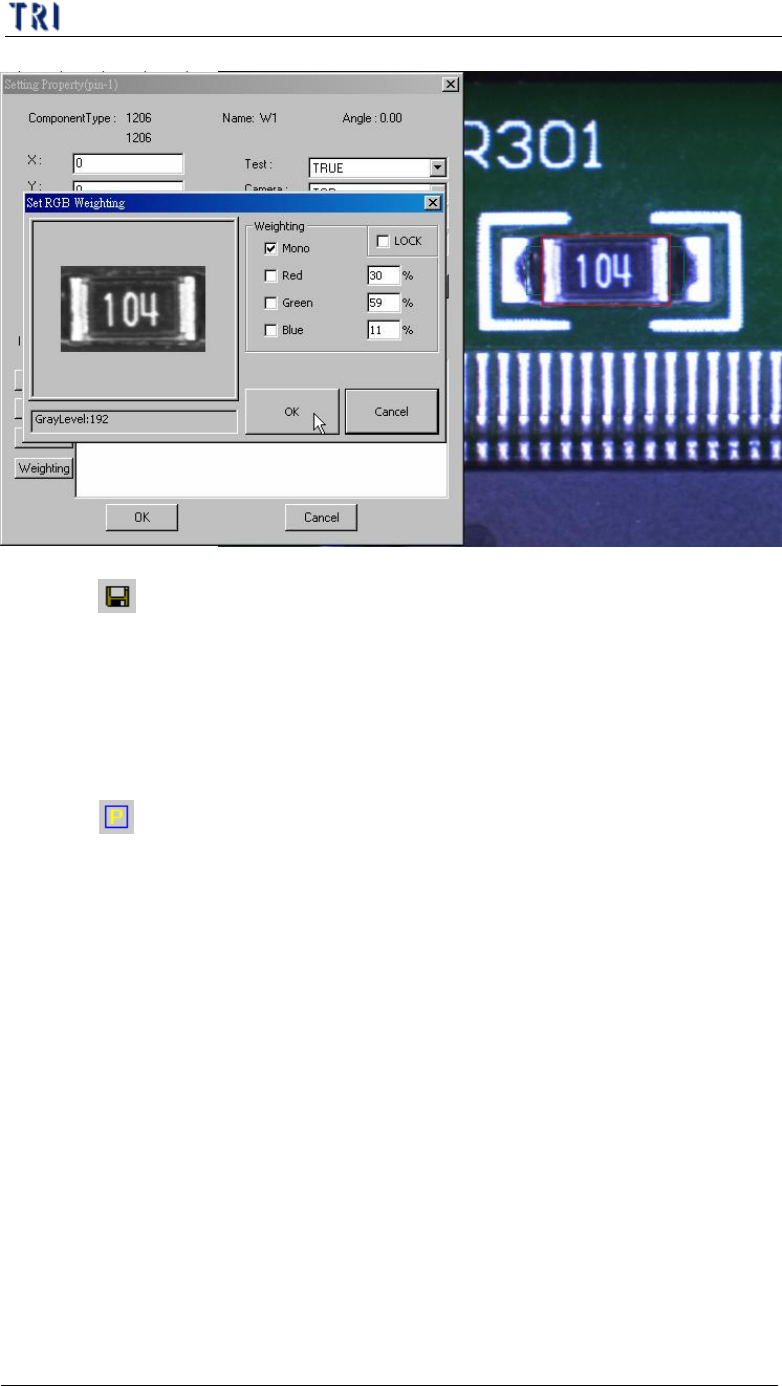

(7) 設定影像的[權重]
2
2
1
1
3
3
4
4
5
5
第三章、ATPG 功能介紹
TR7500E 使用手冊
200
(8) 按下[ Save]按鈕來儲存此類型元箭的程式庫，程式庫將儲存在
[C:\AOI\packagelibrary]資料夾中。
10.9.2. 例 2 – IC 類
(1) 選擇標準元件：在[元件]下拉式選單中選擇一顆沒有偏移、旋轉或損傷的元
件來製作元件。接著調整本體框的大小及位置使其與元件本體的大小一致。
(2) 按下[ Add Pin]按鈕來增加一個[Pin]框，並將此框移動到框住其中一支位
於兩端的 IC 腳。
