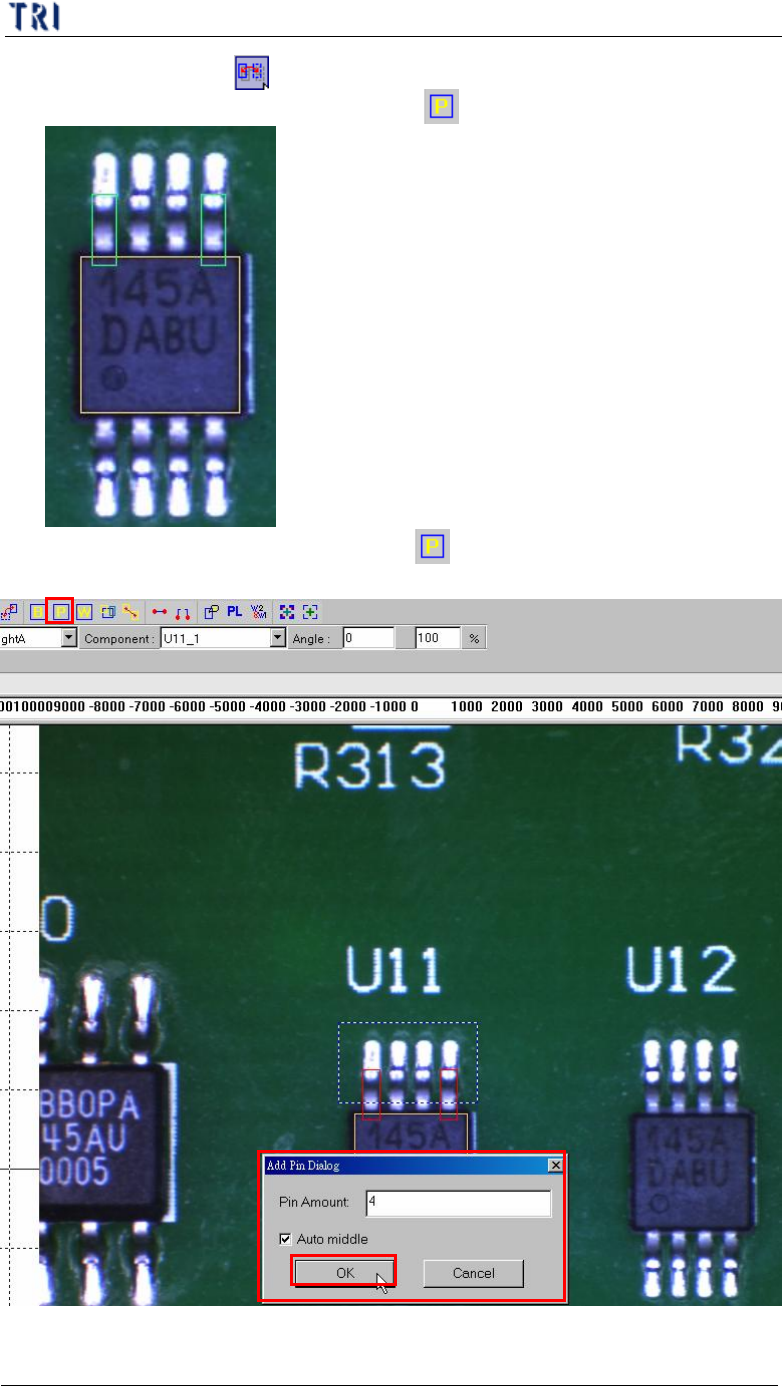

(3) 選擇[Pin]框後按下[ Mirror Copy]按鈕，依據 Y 軸進行鏡射，將此箭測框
對應 Y 軸複製到另一端。 也可以使用[ Add Pin]再增加一隻腳到另一端。
(4) 選擇位於兩端的兩個[Pin]框後，按下[ Add Pin]來以內插法增加其他[Pin]
框。
2
1
3
第三章、ATPG 功能介紹
TR7500E 使用手冊
203

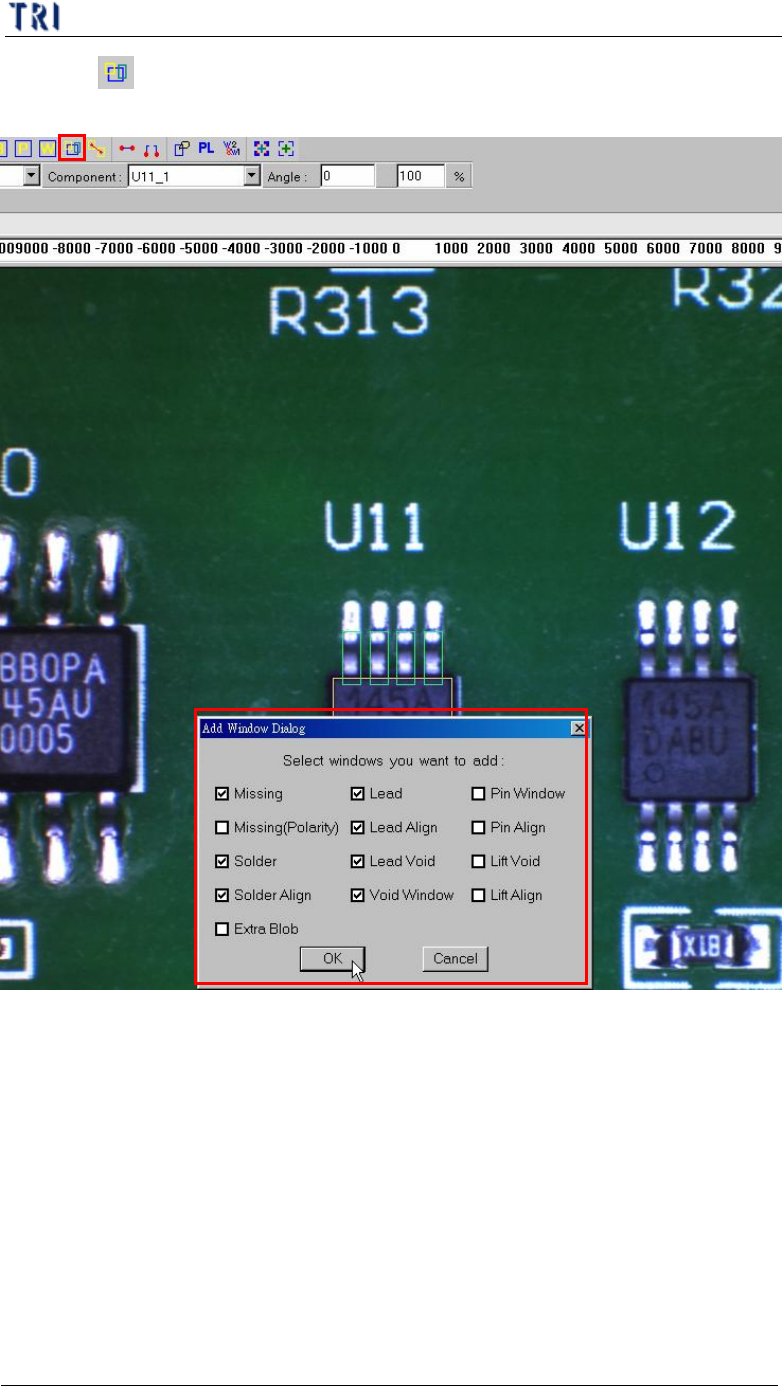

(5) 按下[ Add all]來增加檢測框，對於此 IC 選擇了[missing (Polarity)]、
[Solder]、[Solder Align]、[Lead]、[Lead Align]、[Lead Void]。
(6) 對於所有檢測框分別調整大小及設定參數
n
(7) 將檢測框以鏡射或旋轉複製方式複製到其他方向。
l 選擇所有要複製的檢測框後按下[Mirror]按鈕，並選擇鏡射方向後將檢測
框複製完成。
1
2
