第三章、ATPG 功能介紹
TR7500E 使用手冊
203
(5) 按下[ Add all]來增加檢測框，對於此 IC 選擇了[missing (Polarity)]、
[Solder]、[Solder Align]、[Lead]、[Lead Align]、[Lead Void]。
(6) 對於所有檢測框分別調整大小及設定參數
n
(7) 將檢測框以鏡射或旋轉複製方式複製到其他方向。
l 選擇所有要複製的檢測框後按下[Mirror]按鈕，並選擇鏡射方向後將檢測
框複製完成。
1
2
第三章、ATPG 功能介紹
TR7500E 使用手冊
204
Mirror
Rotate Copy
第三章、ATPG 功能介紹
TR7500E 使用手冊
205

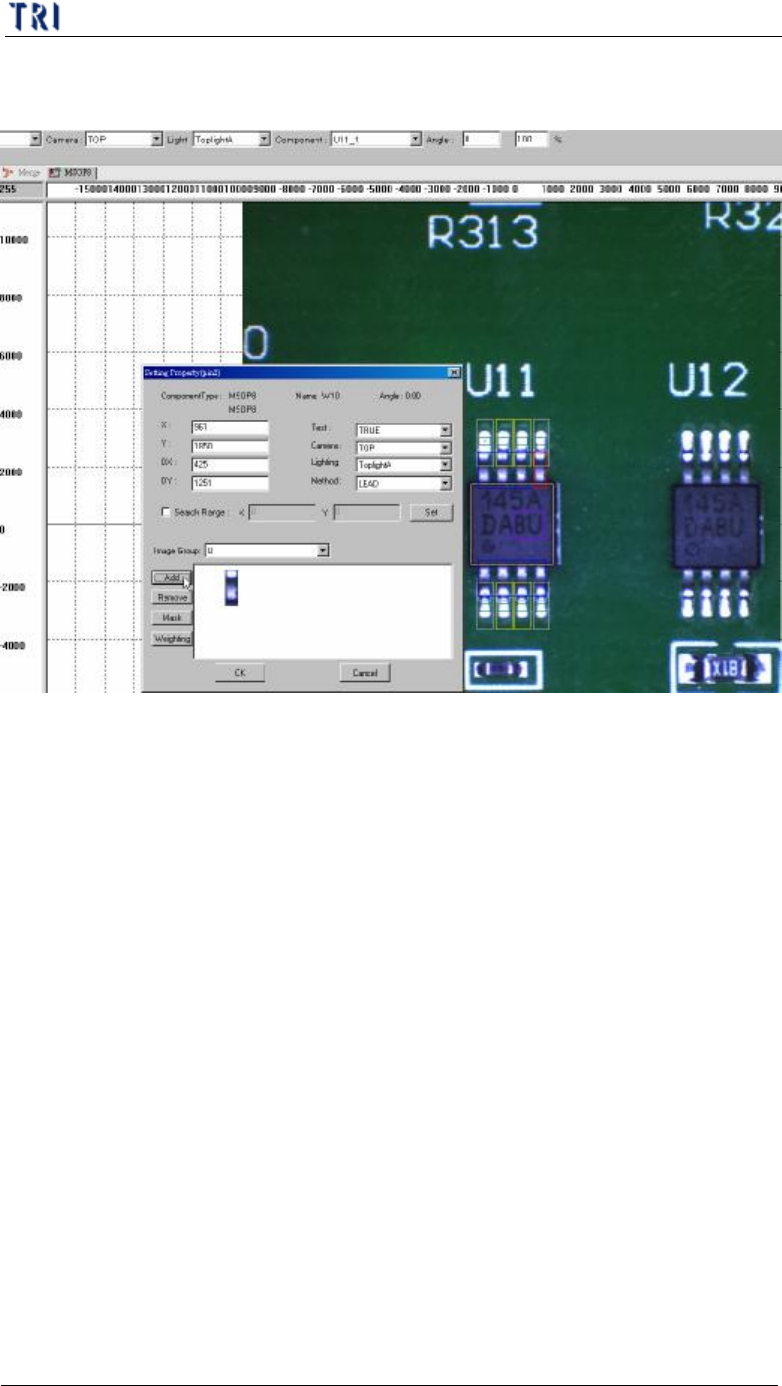

(8) 增加[Lead]以及[Solder]框的影像，只要設定其中一支腳系統會將影像套用到
所有的腳上。
