第三章、ATPG 功能介紹
TR7500E 使用手冊
209
n B/W Threshold – 判定黑與白分野的門檻值。
n Bright Ratio –則表示檢測框中白色所佔的比例。
n TEST Method
u Bright – 若檢測框中白色區域超出設定的比例則判定為瑕疵。
u Dark – 若檢測框中白色區域低於設定的比例則判定為瑕疵。
11.2.4. Lead void
l 用來檢查IC 腳的空焊、翹腳。利用灰階值(0-255)來設定門檻值及所佔比例
來判斷是否 NG，為一黑抓白之邏輯運算。與 Void 之檢測原理相同，唯一之
差異是 train 時軟體會先將亮的區域不列入計算，因此就算相同尺寸之檢測
框在計算時每個檢測框之分母仍將會有所差異。
l 檢測參數設定畫面
n B/W Threshold – 判定黑與白分野的門檻值
第三章、ATPG 功能介紹
TR7500E 使用手冊
210
n Bright Ratio – 檢測框中白色佔檢測區域的比例容許值
11.2.5. Pin
l 此檢測框是用來檢查元件的偏移、錫多、錫少。利用灰階值(0-255)來設定門
檻值及所佔比例來判斷是否通過檢測。程式製作時需先學習(Train)檢測框中
亮的區域大小，再根據設定之參數來決定可容許之亮暗比例。
l 檢測參數設定畫面
n B/W Threshold – 判定黑與白分野的門檻值
n High Ratio – 檢測框中白色區域面積與學習而得的白色面積的最大比
例容許值
n Low Ratio – 檢測框中白色區域面積與學習而得的白色面積的最小比例
容許值
11.2.6. Solder
235%(OS:135)
40%(LS:-60) 100%
第三章、ATPG 功能介紹
TR7500E 使用手冊
211

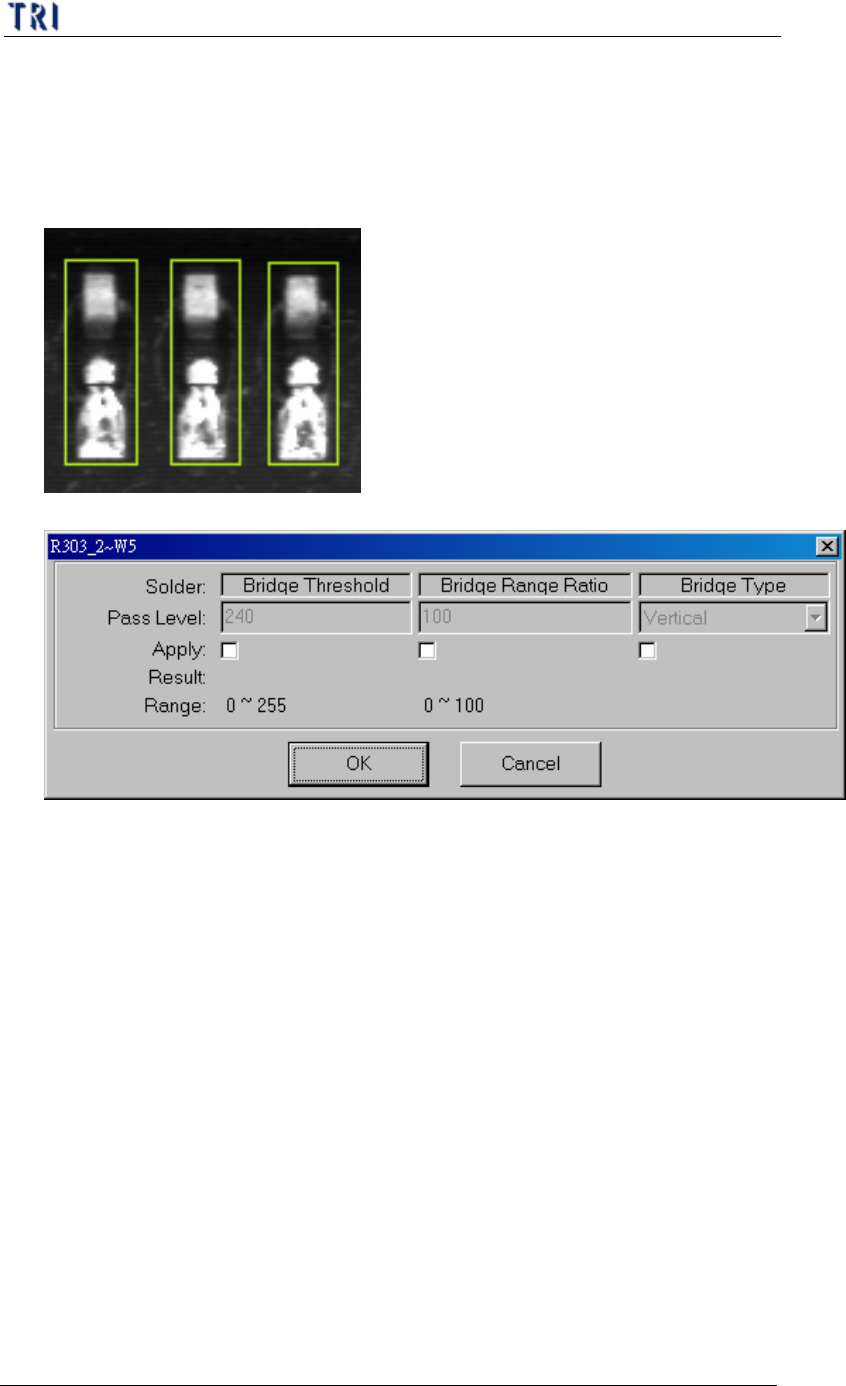

l 此檢測框是用來檢查元件 IC 腳的短路。學習(Train)時會自動根據週遭之灰
階值自動設定，而標準解析(33um)為檢測框向外檢查連續 7 個 pixel 皆超過
其門檻值即視為短路，而高解析(20um、25um)為檢測框向外檢查連續 10 個
pixel 皆超過其門檻值即視為短路，也可由手動設定 pixel之百分比來放鬆或
更嚴格。
l 檢測參數設定畫面
n Bridge Threshold – 判定黑與白分野的門檻值
n Bridge Range Ratio – 檢查畫素的比率
n Bridge Type – 尋找垂直或水平方向的短路
11.2.7. Polarity Pair
l 是兩個為一組的檢測框，需調整其位置位於灰階值有差距的位置上。在檢測
時若發現原本兩個檢測框的灰階值相反時則可以檢測出元件極反。
