第 一 章 、 程 式製作 流程 T R 7500 E 使用手冊 14 4 . 2 . 建立 1 號 板 資料 ( 1) 按下 1 號 板 子 的 [ F i n d] 鈕 ( 2) 出 現 [ 尋找定位元件 ( 板 號 1 )] 頁籤 ， 接著 按下 [ 設定定位元件 ] 按 鈕 按下 [ F i n d] 建立 1 號 板資料
第一章、程式製作流程
TR7500E 使用手冊
13
(3) .設定完成畫面如下
按下鍵號按鈕來設定
此片板子的旋轉角
度，有 0、90、180、
270 度四種選擇
其他各板亦需設定
按下鍵號按鈕來設定
此片板子的正反面
其他各板亦需設定
第一章、程式製作流程
TR7500E 使用手冊
14
4.2. 建立 1 號板資料
(1) 按下 1 號板子的[Find]鈕
(2) 出現[尋找定位元件(板號 1)]頁籤，接著按下[ 設定定位元件]按鈕
按下[Find]建立 1 號
板資料
第一章、程式製作流程
TR7500E 使用手冊
15

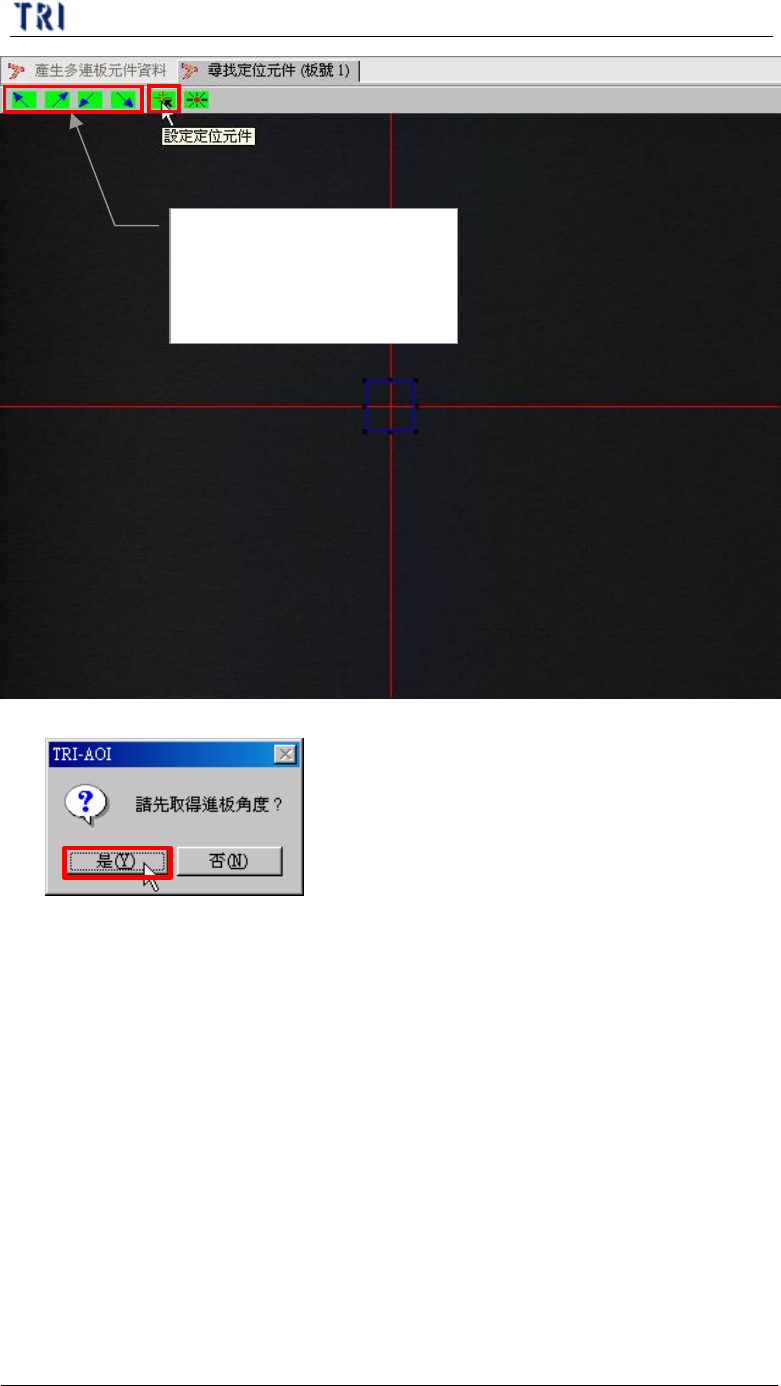

按下箭頭按鈕，攝影機將
會移動到板子的左上角、
右上角、左下角、右下角
四個方向的大概位置
(3) 出現[請先取得進板角度]對話方塊，按下[是]按鈕，先行設定進板角度
4.3. 取得進板角度
l CAD 檔的座標為直角 0 度座標，但進板時的角度並不為 0 度，所以必須先
得知目前進板的角度，再根據此角度及 1 號板 CAD 檔案的座標來產生其他
多連板的元件資料，如此會得到更為正確的結果。
l 由於目前所取得的元件資料(CAD)為單板的資訊，所以我們只能根據 1 號板
上元件的資訊來獲得進板角度。
l 取得進板角度的方式是在 1 號板中取得兩個元件的座標位置，再去推算進板
時的角度。以這片板子上任何兩點作為參考點都可以，但一般建議尋找距離
相距較遠且位置為對角線位置的兩個點較佳，且建議找 Chip 類元件且兩個
元件大小相同，作程式的速度可以加快。
(1) 進入[取得進板角度]頁籤，按照步驟 1 至步驟 5 完成進板角度的取得，首先
