第三章、ATPG 功能介紹
TR7500E 使用手冊
217

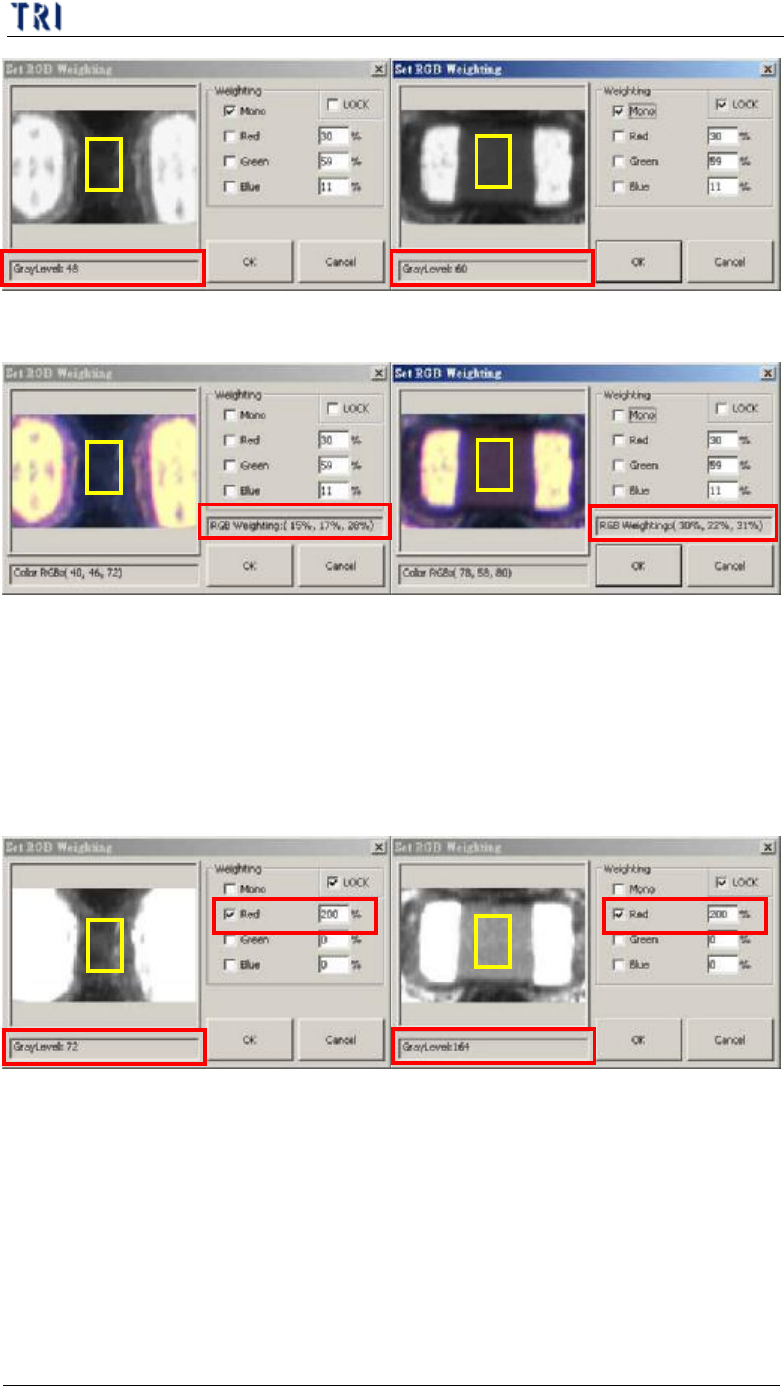

l 下圖以 3 CCD True Color 攝影機擷取的影像，由黃色區域表現出來的 RGB
比例：缺件為 RGB(15%,17%,28%)，Chip 元件為 RGB(30%,22%,31%)。
l 由上述之 RGB 比例來判斷，以 R 的比例差異最大，可差到兩倍大小，有鑑
於此，7500 可針對彩色影像加入 RGB Weighting 權重設定，以取得對於底
板與元件色差對比較大的影像，可只取 R 影像並加重權重(加至 200%)，結
果如下圖所示。原本缺件在灰階影像的灰階值為 48，而 Chip 元件在灰階影
像的灰階值為 60；只設定 R Weighting 及壓抑掉 G 及 B 影像後，缺件在灰
階影像的灰階值變為 72，而 Chip 元件在灰階影像的灰階值變為 164。因此
即可輕易地將缺件影像與有元件影像區隔開來。
l 對於上述的問題，在 7500 RGB Weighting 調整權重功能上可針對元件本身
顏色上的特性來強化與底板顏色上的色差對比，使 Missing 檢測框做檢測時
不會造成誤判情形發生，此即為 RGB Weighting 所呈現的強大功能，稱之為
CCM 色差對比法 (Color Check Method)。
11.4. 檢測框之架構
第三章、ATPG 功能介紹
TR7500E 使用手冊
218
l 位於上層的檢測框可以幫助下層的檢測框進行定位
12. 陰陽板程式製作原則
12.1. CAD 檔案配置
l 所拿到的 CAD 檔案必須包含正面電路板座標，及透視背面電路板座標的檔
案(即將電路板翻面時的座標再左右鏡射一次的座標)。
12.2. 陰陽板製作步驟實例
步驟1. 載入座標檔案
步驟2. [編輯元件資料] – 將座標檔案整理成包含相對於 1 號板正面元件，及透
視背面元件的座標。
第三章、ATPG 功能介紹
TR7500E 使用手冊
219
步驟3. [產生多連板元件資料] –製作多連版時要選擇相對於 1 號板的正反面及
旋轉角度。
步驟4. 尋找定位元件 – 在尋找 2 號板及 4 號板的定位元件時，須以位於該板
正面的元件來作定位。
步驟5. 產生多連板元件資料後，可在[檢視元件位置]頁面查看正面的元件部分
(紅色圓圈)是否正確。
步驟6. 以正常標準步驟製作程式。
