第 四 章、 Tr a in 視 窗 功 能 介紹 T R 7500 E 使用手冊 2 25 l 若 沒 有先 開啟程式 或 完成 A T PG 步驟，按下 [ T r a i n] 按 鈕 將 不 會 有 動作 。
第四章、Train視窗功能介紹
TR7500E 使用手冊
224
第四章 、Train 視窗功能介紹
1. 主畫面

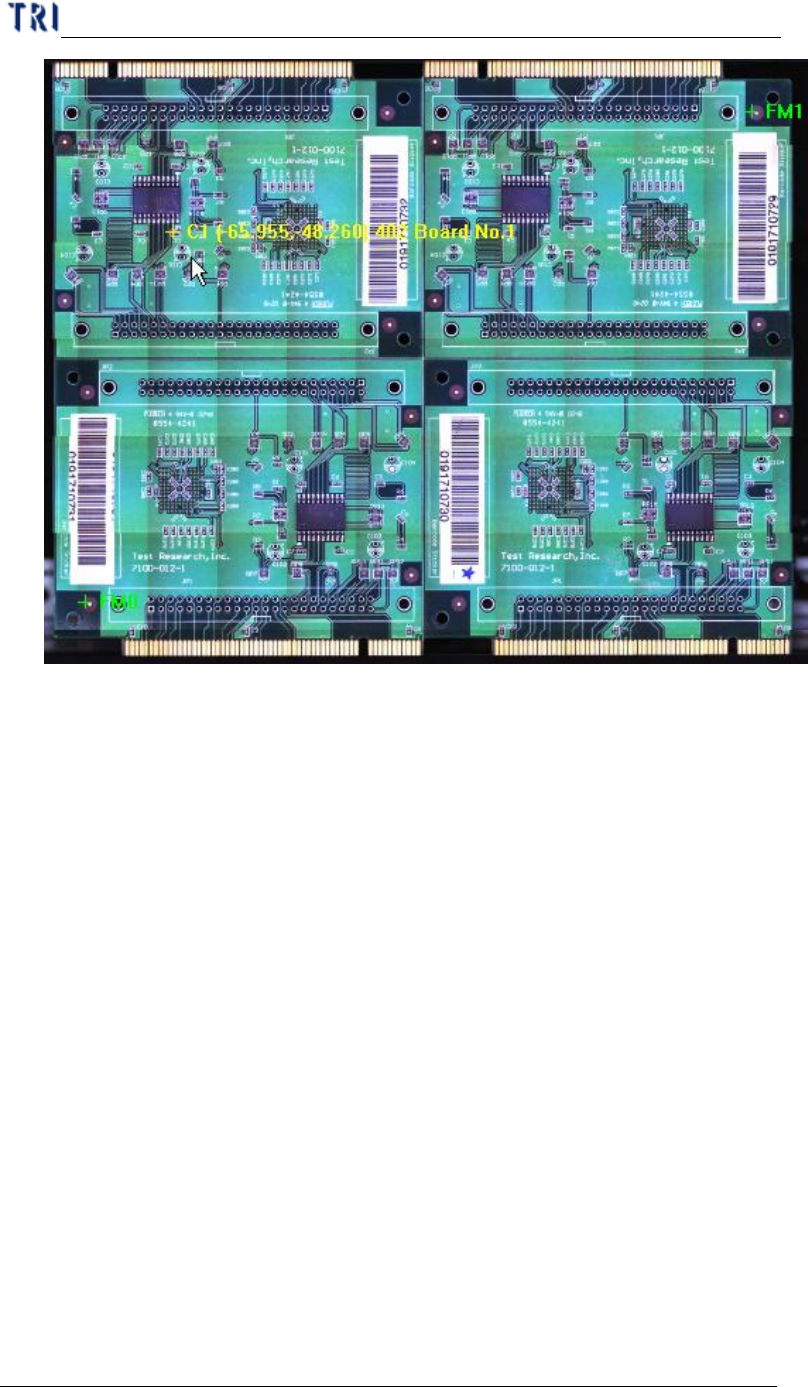

l ATPG 步驟完成後，將 ATPG 視窗關閉，出現視窗畫面如下。畫面左上角會
顯示目前機種的大圖，將滑鼠移至大圖上方，可以標記出滑鼠所在位置上元
件的資訊，若在此大圖區按一下滑鼠左鍵，系統會以綠色十字記號標出兩個
對位標記的位置。

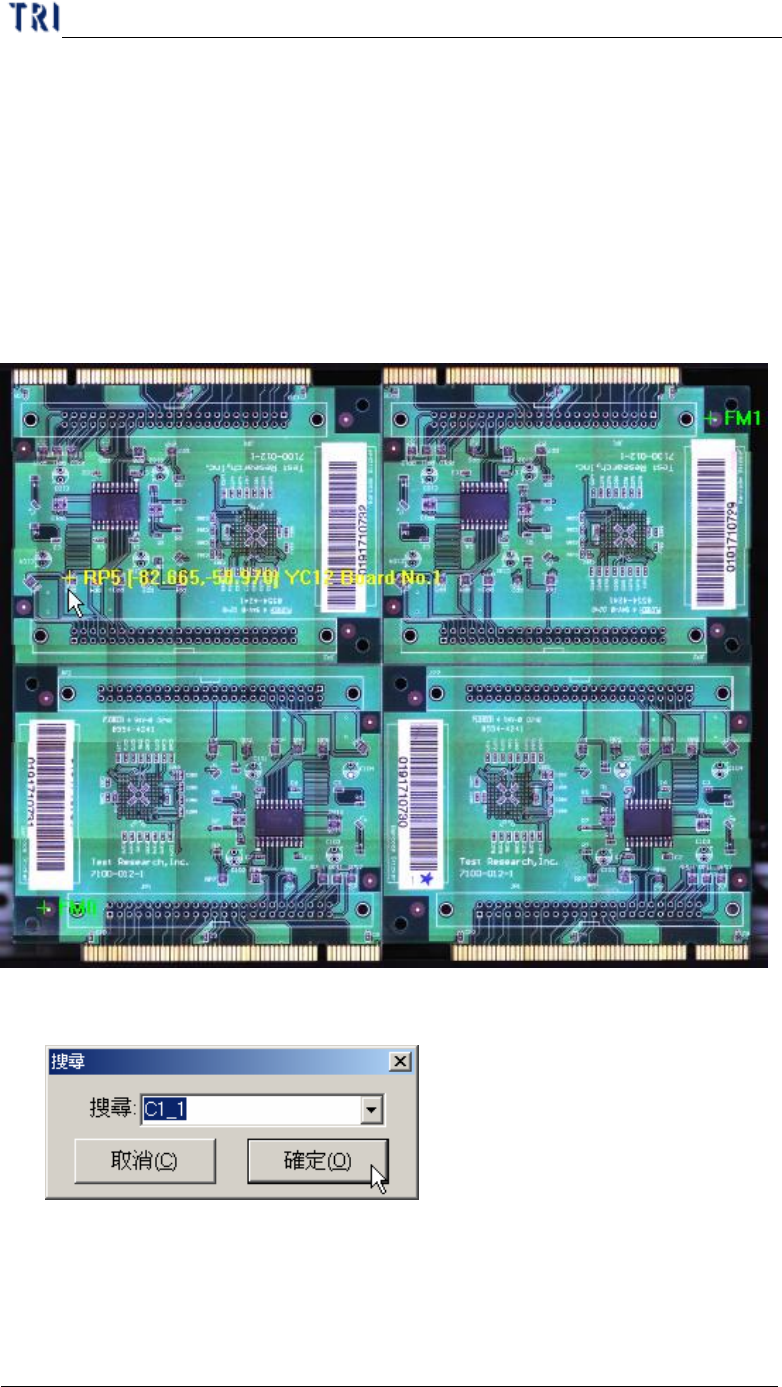

l 在此視窗上按滑鼠右鍵，可指定大圖上標示此特定元件。再按一次滑鼠左鍵
則可以恢復原本功能。
第四章、Train視窗功能介紹
TR7500E 使用手冊
225
l 若沒有先開啟程式或完成 ATPG 步驟，按下[Train]按鈕將不會有動作。
第四章、Train視窗功能介紹
TR7500E 使用手冊
226

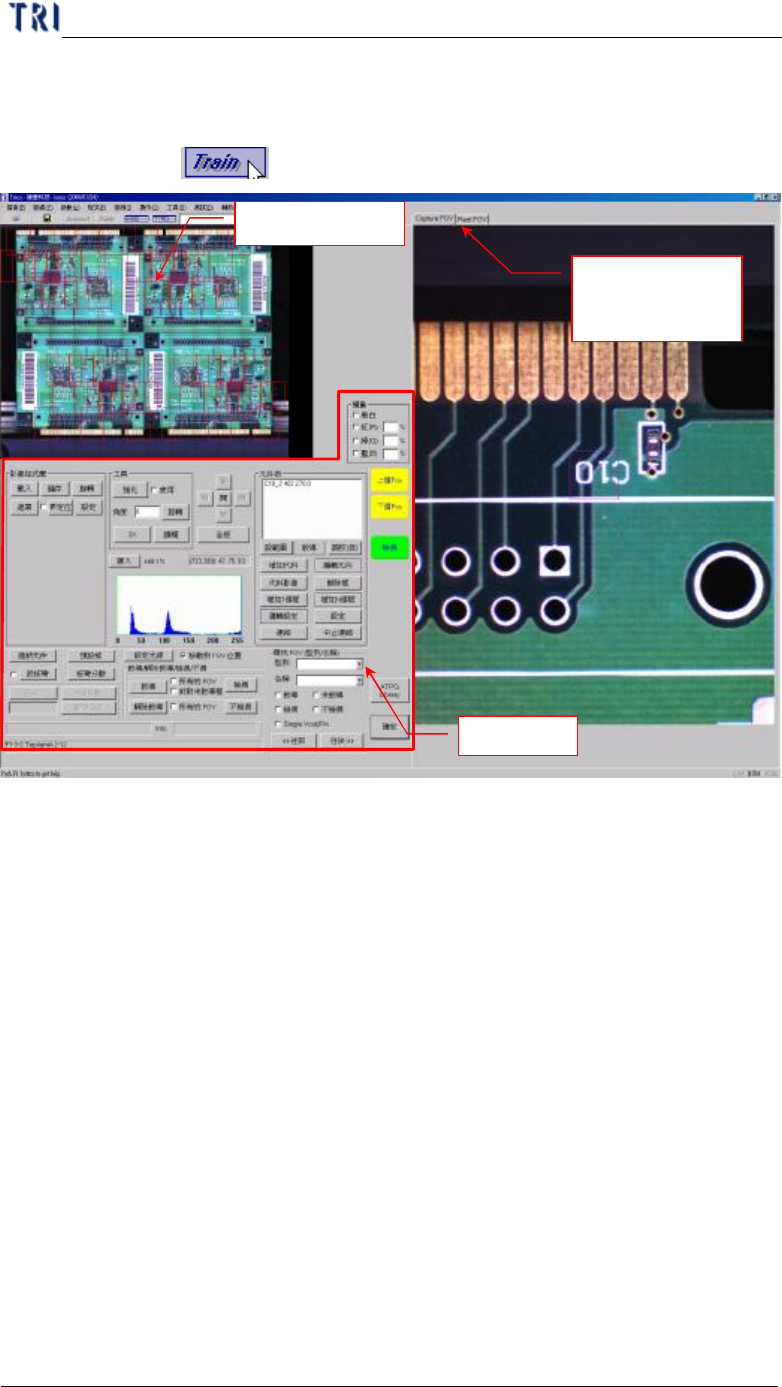

2. Train 視窗畫面
l 按下畫面上的 按鈕，可以進入教導視窗畫面如下：
3. 電路板大圖(Board view)
l 在本區域會顯示出系統所切割出來的 FOV 區位位置，在功能表區可以切換
所想要顯示的 FOV。
l 在此區域的 FOV 範圍內以滑鼠左鍵點選，可將[目前實際 FOV 影像]及[已儲
存的 FOV 影像]畫面切換至目前點選的 FOV。
4. 目前攝影機取像
l 在右方 FOV 區域點選[Real FOV]頁籤，即可顯示出目前攝影機實際取得的
電路板影像，可以在[電路板大圖]上的 FOV 區域直接點選，且在此影像範
圍內按滑鼠右鍵移動攝影機取像。
5. 已儲存的 FOV 影像
電路板大圖影像
已儲存的 FOV 影
像、目前攝影機取
像切換
功能表區
