第四章、Train視窗功能介紹
TR7500E 使用手冊
226
2. Train 視窗畫面
l 按下畫面上的 按鈕，可以進入教導視窗畫面如下：
3. 電路板大圖(Board view)
l 在本區域會顯示出系統所切割出來的 FOV 區位位置，在功能表區可以切換
所想要顯示的 FOV。
l 在此區域的 FOV 範圍內以滑鼠左鍵點選，可將[目前實際 FOV 影像]及[已儲
存的 FOV 影像]畫面切換至目前點選的 FOV。
4. 目前攝影機取像
l 在右方 FOV 區域點選[Real FOV]頁籤，即可顯示出目前攝影機實際取得的
電路板影像，可以在[電路板大圖]上的 FOV 區域直接點選，且在此影像範
圍內按滑鼠右鍵移動攝影機取像。
5. 已儲存的 FOV 影像
電路板大圖影像
已儲存的 FOV 影
像、目前攝影機取
像切換
功能表區
第四章、Train視窗功能介紹
TR7500E 使用手冊
227
l 若在右方 FOV 區域點選[Capture FOV]頁籤，在此區域所顯示的是 FOV 取像
時所儲存的影像檔案，可以在[電路板大圖]上的 FOV 區域直接點選，或以[功
能表區]的工具移動前一張或後一張影像來檢視。

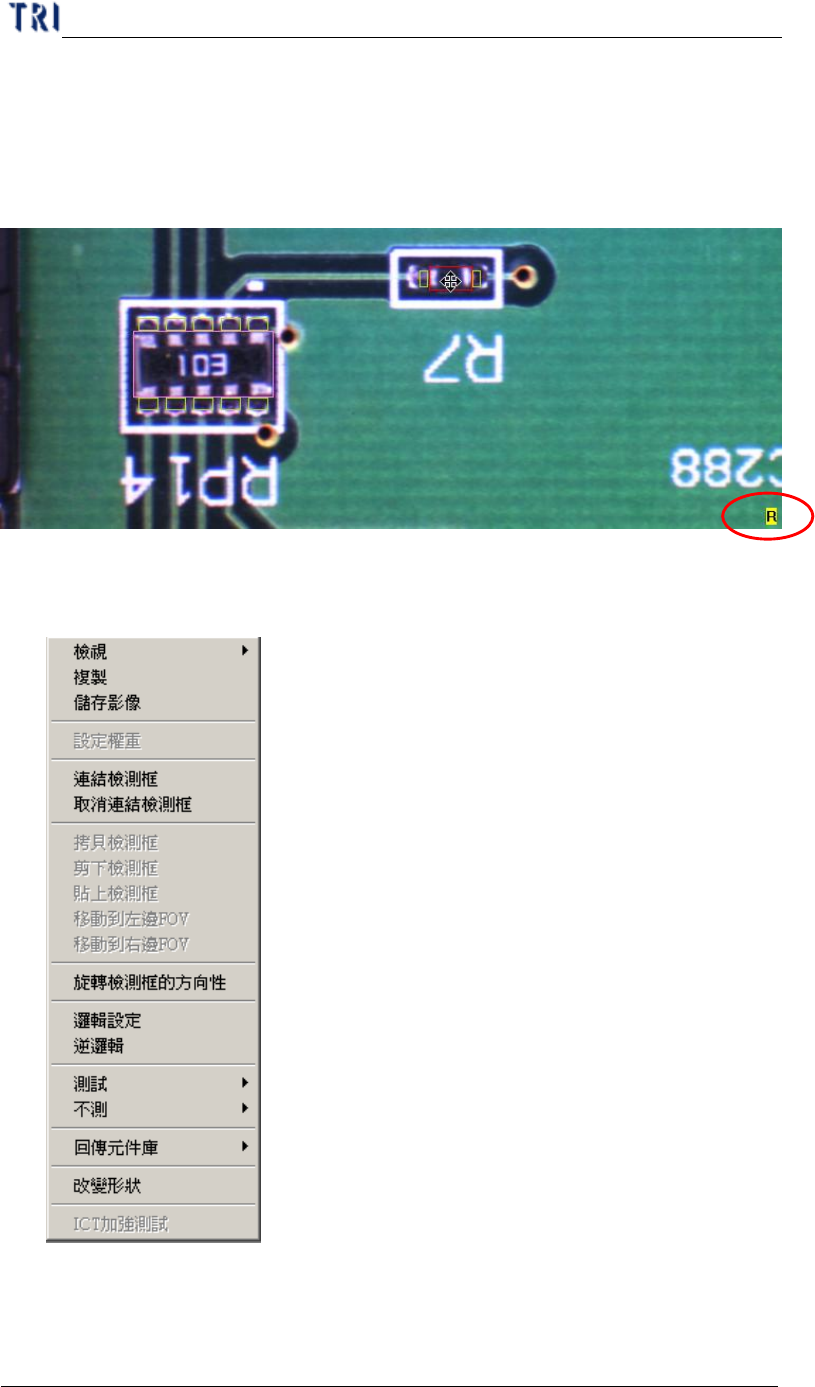

l 在本區域影像之右下角會顯示出當時所點選的元件的群組(Group)，若所點
選的元件沒有分群，則影像的右下角就不會顯示文字。
5.1. 功能表
l 在此區域內按下滑鼠右鍵會出現功能列表

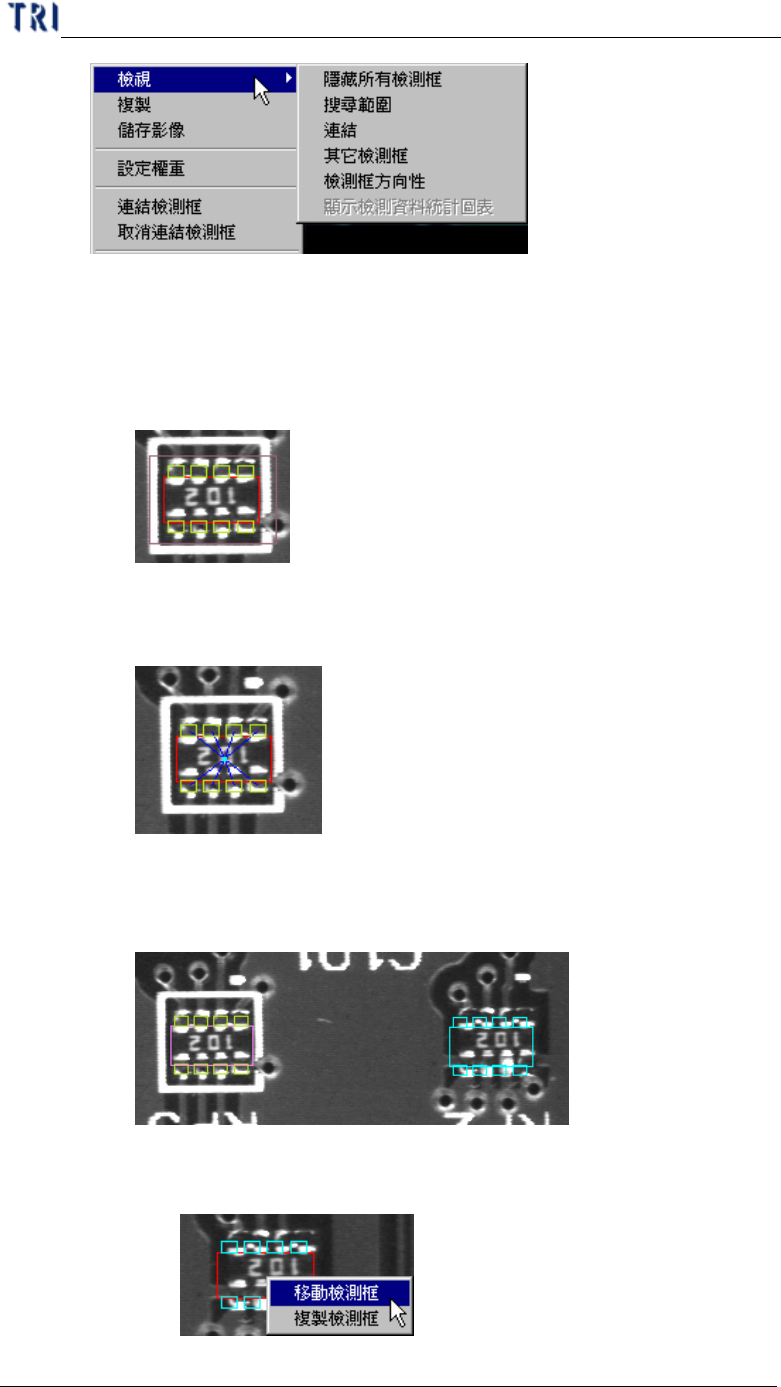

(1) 檢視(View)
第四章、Train視窗功能介紹
TR7500E 使用手冊
228
l 隱藏所有檢測框(Hide All Boxes) – 勾選表示在影像上不顯示所有
檢測框。
l 搜尋範圍(Search Range) – 若勾選此選項，每點選到影像比對類型
的檢測框時，會以暗紫色顯示其搜尋範圍。
l 連結(Link) – 若勾選此選項，系統會顯示出所點選到檢測框的相關
連結。
l 其他檢測框(Other Box) – 若勾選此選項，系統會以淺藍色的框來表
示位於其他 FOV 檢測的檢測框。
n 在淺藍色檢測框上按一下滑鼠右鍵，可以選擇將該檢測框移動
或複製到目前的 FOV 來檢測。
