第 四 章、 Tr a in 視 窗 功 能 介紹 T R 7500 E 使用手冊 2 35 6 . 2 . 元件 表 ( C o m p o n e n t Li s t ) 6.2.1. 設 範圍 ( S e t R ng) l 改變 影 像 比 對 類型 檢測框 ( M i s s i n g / M i ss i ng P o l a r i t y / L e a d /A l i gn / W a r p) 的 搜 尋 範圍…

100%1 / 290
第四章、Train視窗功能介紹
TR7500E 使用手冊
234
第四章、Train視窗功能介紹
TR7500E 使用手冊
235

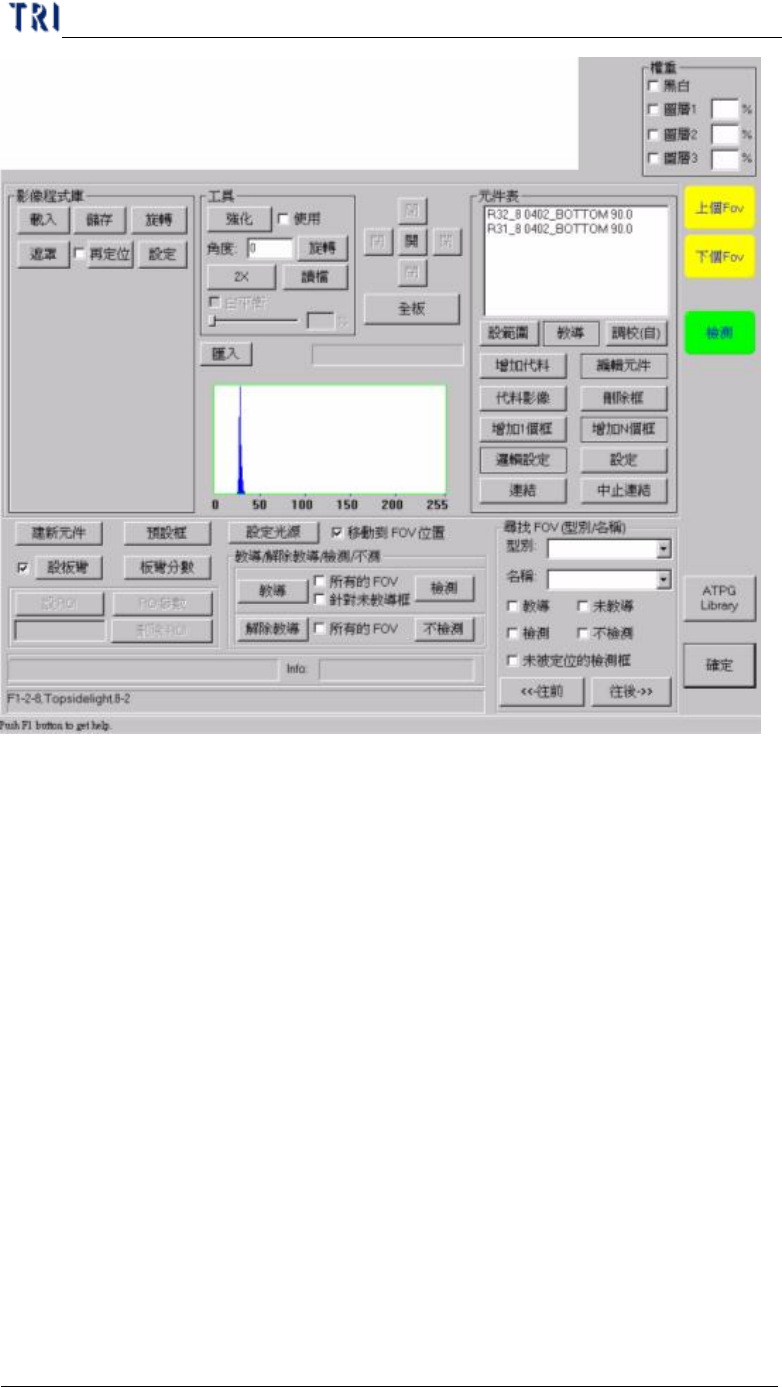

6.2. 元件表(Component List)
6.2.1. 設範圍(Set Rng)
l 改變影像比對類型檢測框(Missing/MissingPolarity/Lead/Align/Warp)的搜尋
範圍。系統會給予檢測框一預設的搜尋範圍，並在此檢測範圍內搜尋是否有
與標準影像相似性高的影像，而使用者可以在此變更搜尋範圍。
l 設定步驟

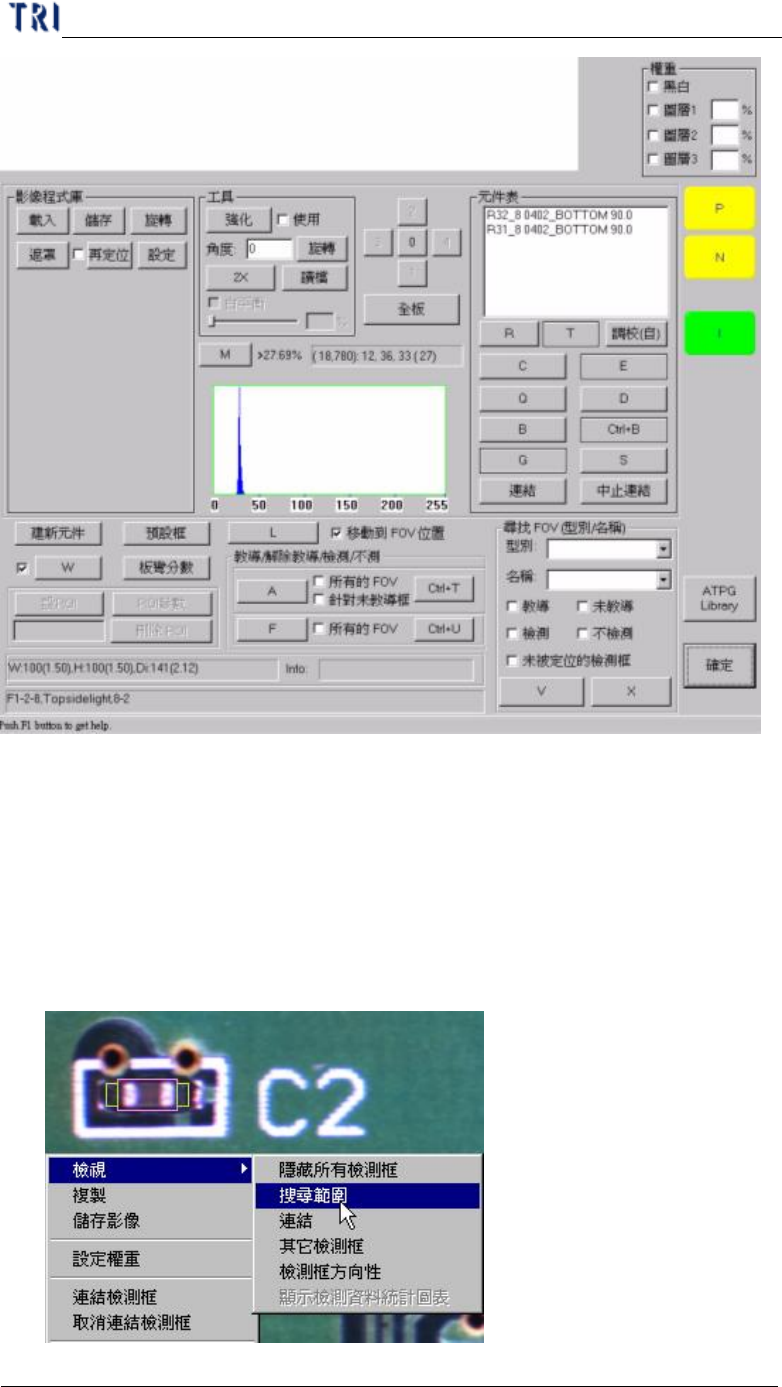

步驟1. 按滑鼠右鍵選擇[檢視/搜尋範圍]並檢視之。
第四章、Train視窗功能介紹
TR7500E 使用手冊
236

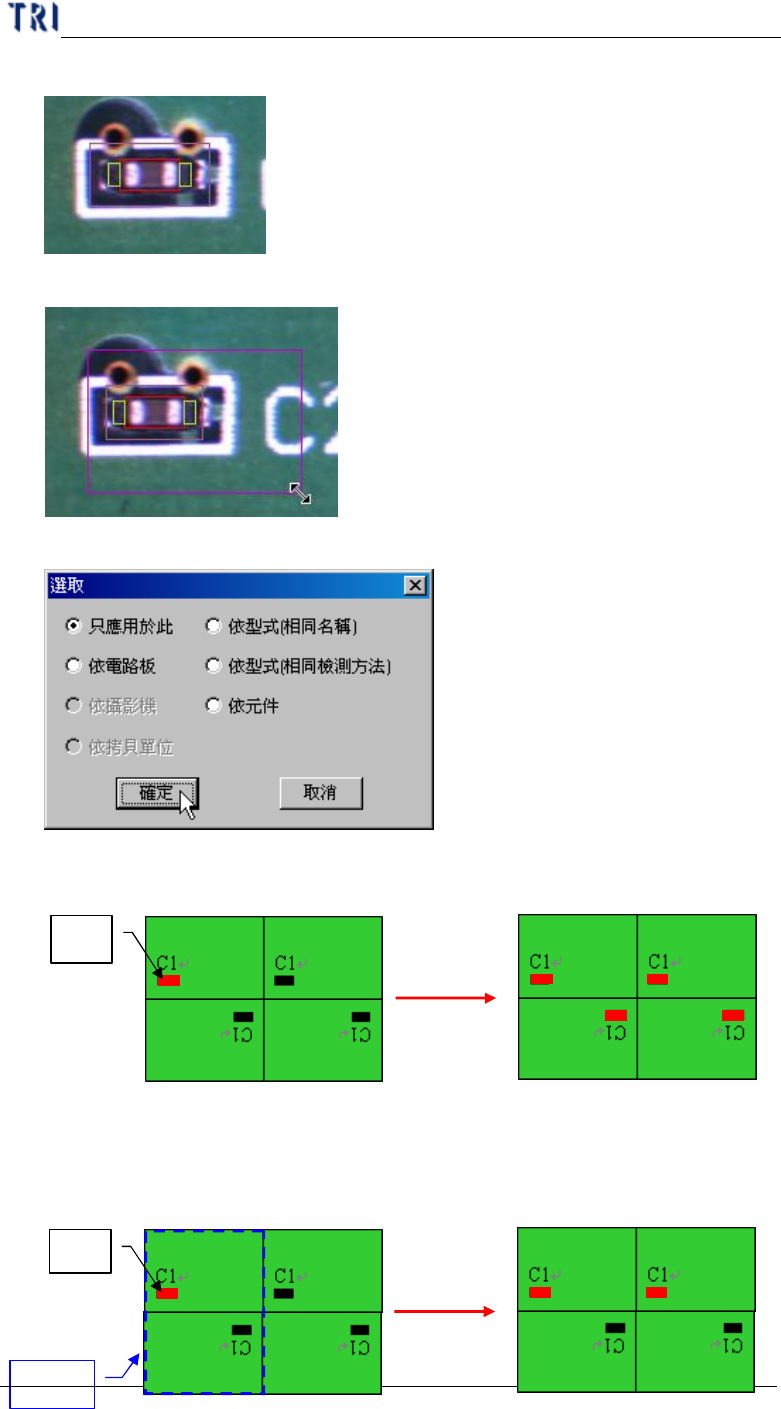

步驟2. 將萬用框調整至欲設定的搜尋範圍大小後，按下[設範圍]按鈕。
步驟3. 選擇設定要套用的條件。
l 只應用於此 – 只套用到所選擇的檢測框上
l 依電路板 – 多連板上相對應的檢測框都套用此設定
l 依攝影機 – 套用到使用相同攝影機的檢測框上
l 依拷貝單位 – 多連板上以一組檢測框為準，相對應的檢測框都套用此
設定。
Rotate:180
Rotate:180
Rotate:0
Rotate:0
套用
Rotate:180
Rotate:180
Rotate:0
Rotate:0
設定
依電路板
Rotate:180
Rotate:180
Rotate:0
Rotate:0
套用
Rotate:180
Rotate:180
Rotate:0
Rotate:0
設定
依拷貝單位
一單位
