第四章、Train視窗功能介紹
TR7500E 使用手冊
240

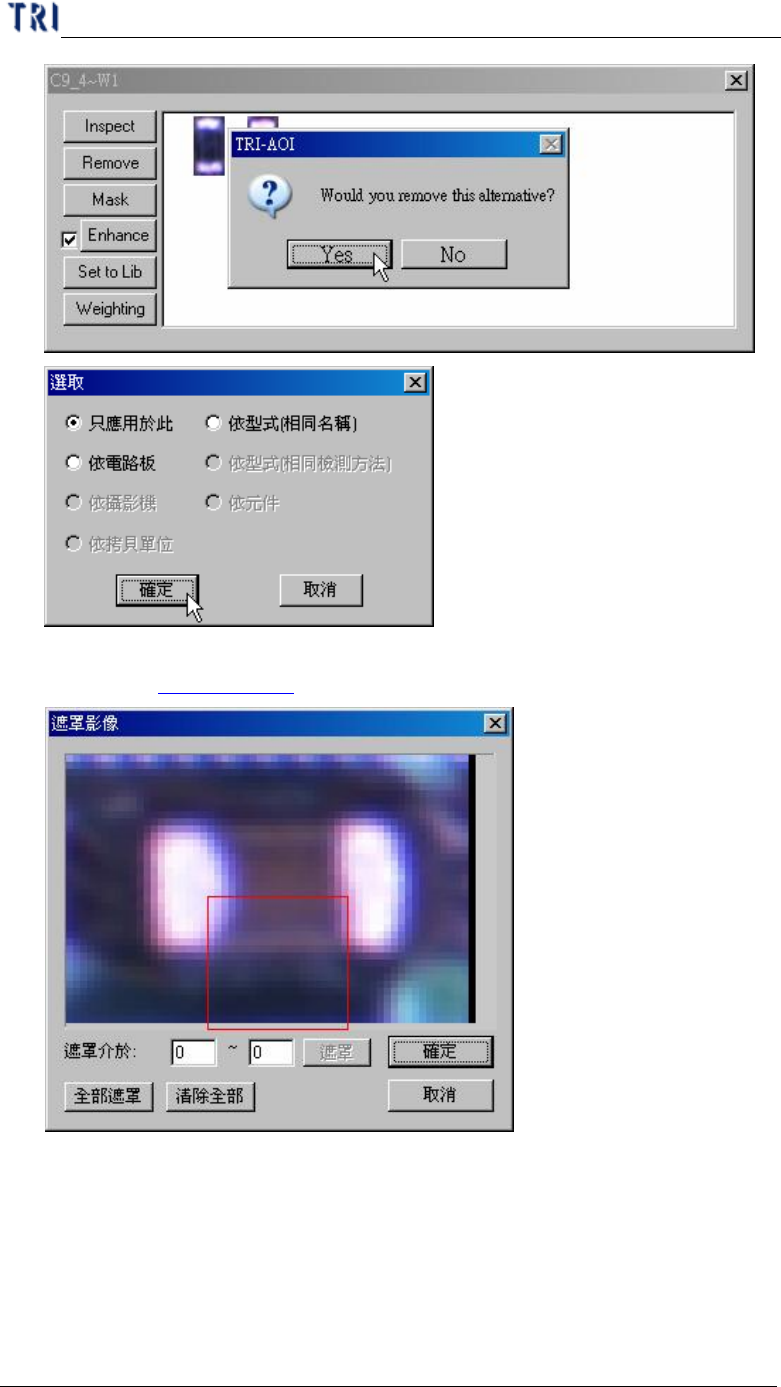

n 檢測(Inspect) – 待測影像與標準影像相比之相似性分數。左上角之藍色
數字代表強化影像的次數。
n 移除(Remove) – 將所選擇的代料影像移除，需選擇移除的規則。
第四章、Train視窗功能介紹
TR7500E 使用手冊
241

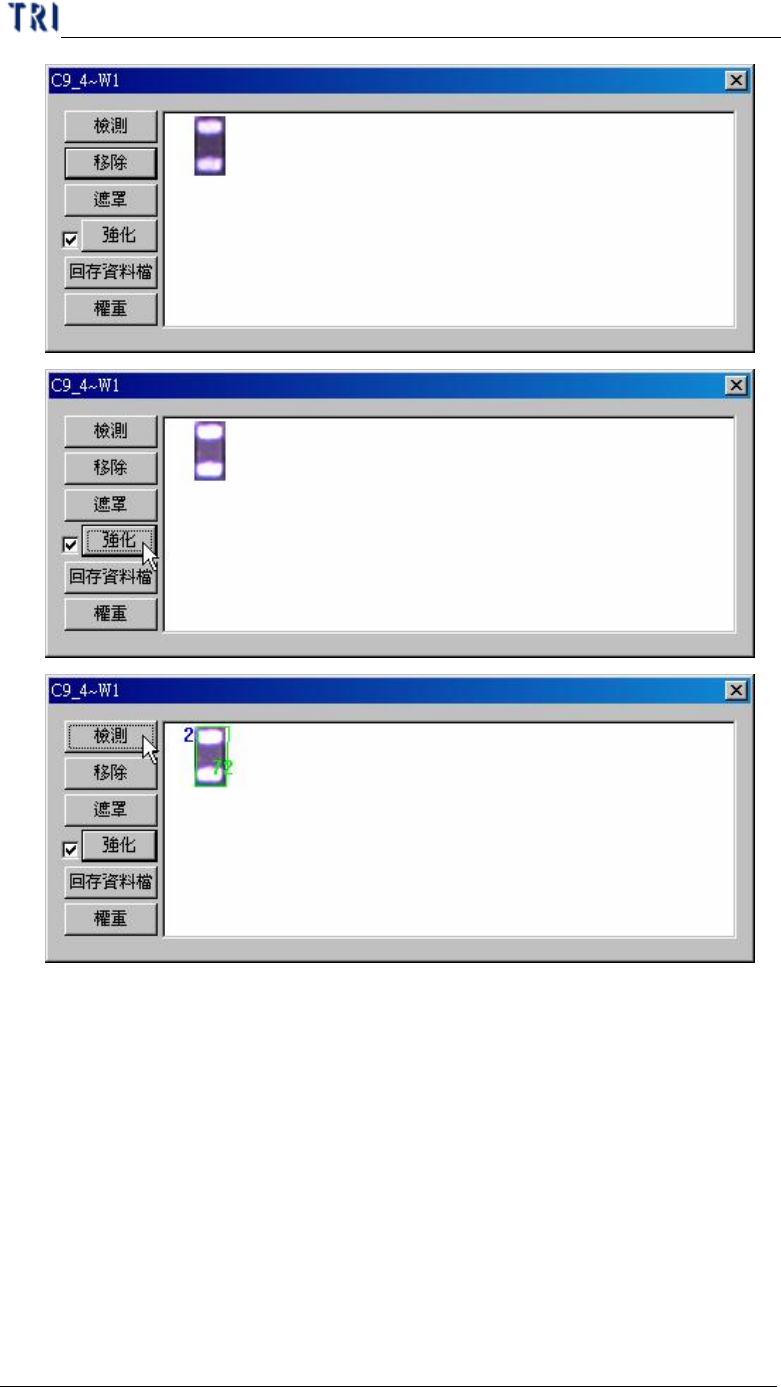

n 遮罩(Mask) – 對於代料影像進行遮罩動作，對於遮罩功用與進行步驟
請參考第三章 10.7.2. 。
n 強化(Enhance) – 可以針對代料影像進行亮度和對比的加強，而取消前
方打勾符號可以將強化的設定解除。
第四章、Train視窗功能介紹
TR7500E 使用手冊
242

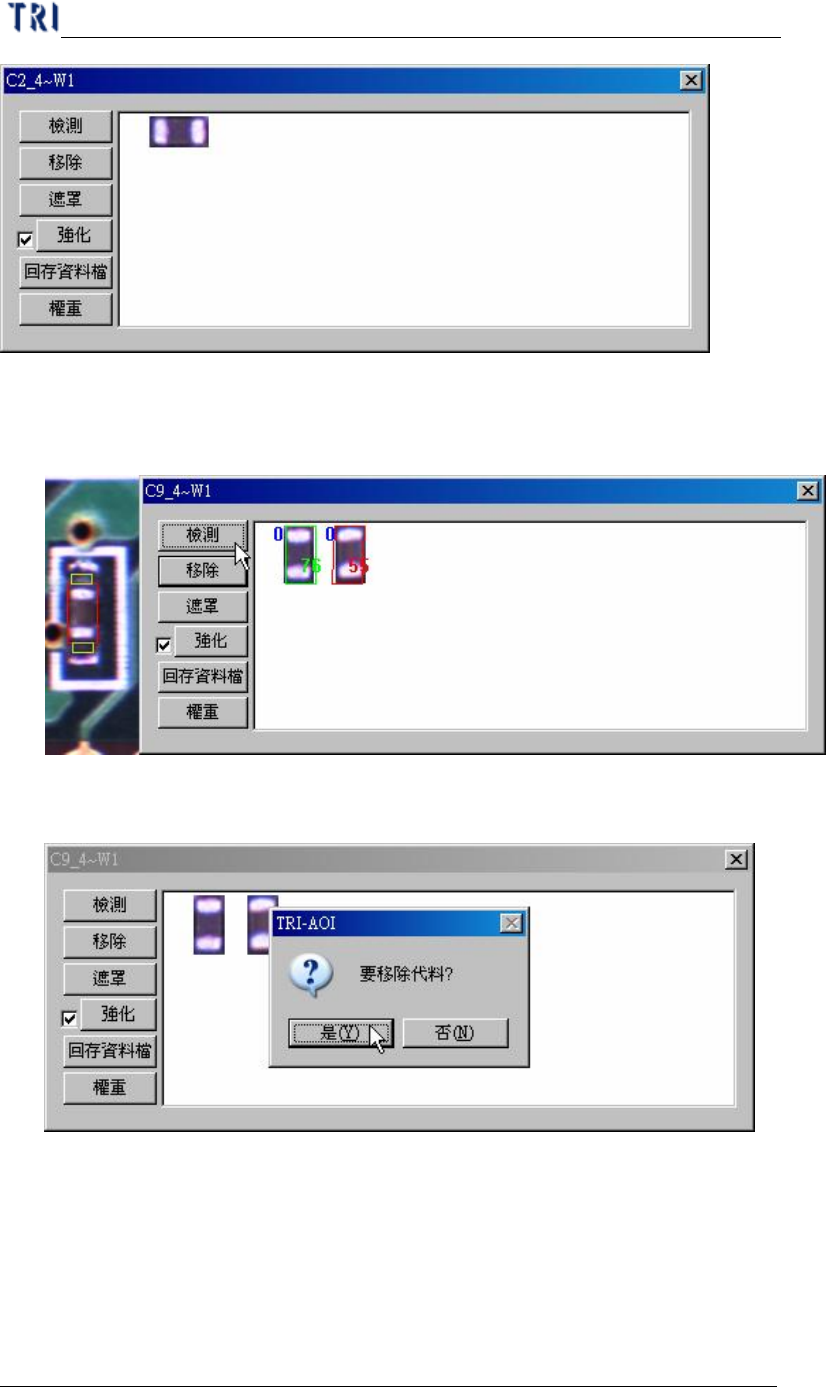

n 回存資料檔 – 可以將此處看到的代料影像存回至元件影像資料庫中，
並與元件資料庫相連結。首先選擇要回傳之影像，接著按下[回存資料
檔]後，選擇元件資料庫位置以及名稱，即可完成設定。
