第 四 章、 Tr a in 視 窗 功 能 介紹 T R 7500 E 使用手冊 2 44 步驟 2. 按下 [ 增 加 1 個 框 ] 按 鈕後 ， 選擇 欲 增 加 的 檢測框 屬 性 。 步驟 3. 選擇 增 加 檢測框 的 規 則 。 步驟 4. 增 加 1 檢測框 完成
第四章、Train視窗功能介紹
TR7500E 使用手冊
243
6.2.7. 刪除框(Delete Box)
l 選擇欲刪除的檢測框後，按下[刪除框]按鈕，選擇刪除規則後，即可刪除之。
6.2.8. 增加 1 個框(Add 1 Box)
l 按下此按鈕可以對所選擇的元件增加一檢測框。
l 設定步驟

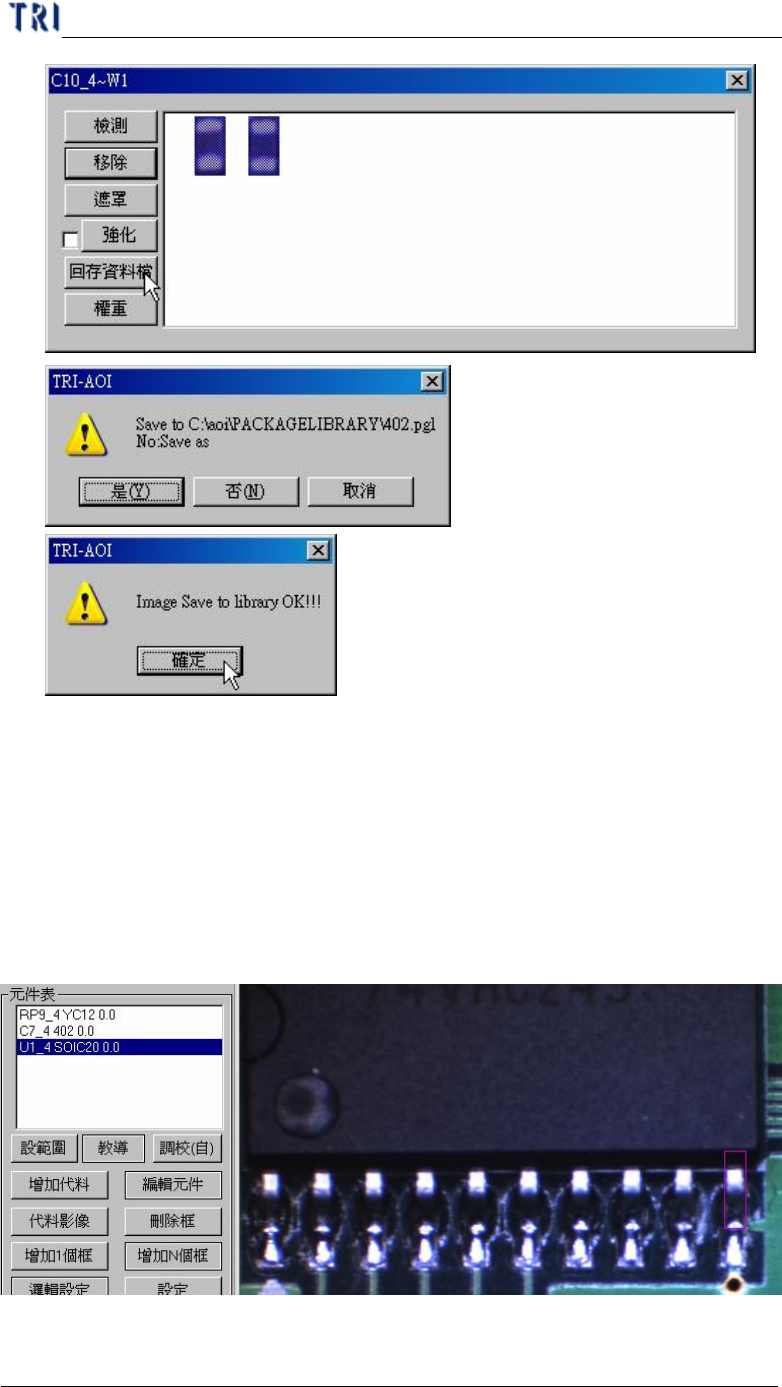

步驟1. 選擇元件，並將萬用框調整至欲增加的檢測框大小及位置上
第四章、Train視窗功能介紹
TR7500E 使用手冊
244

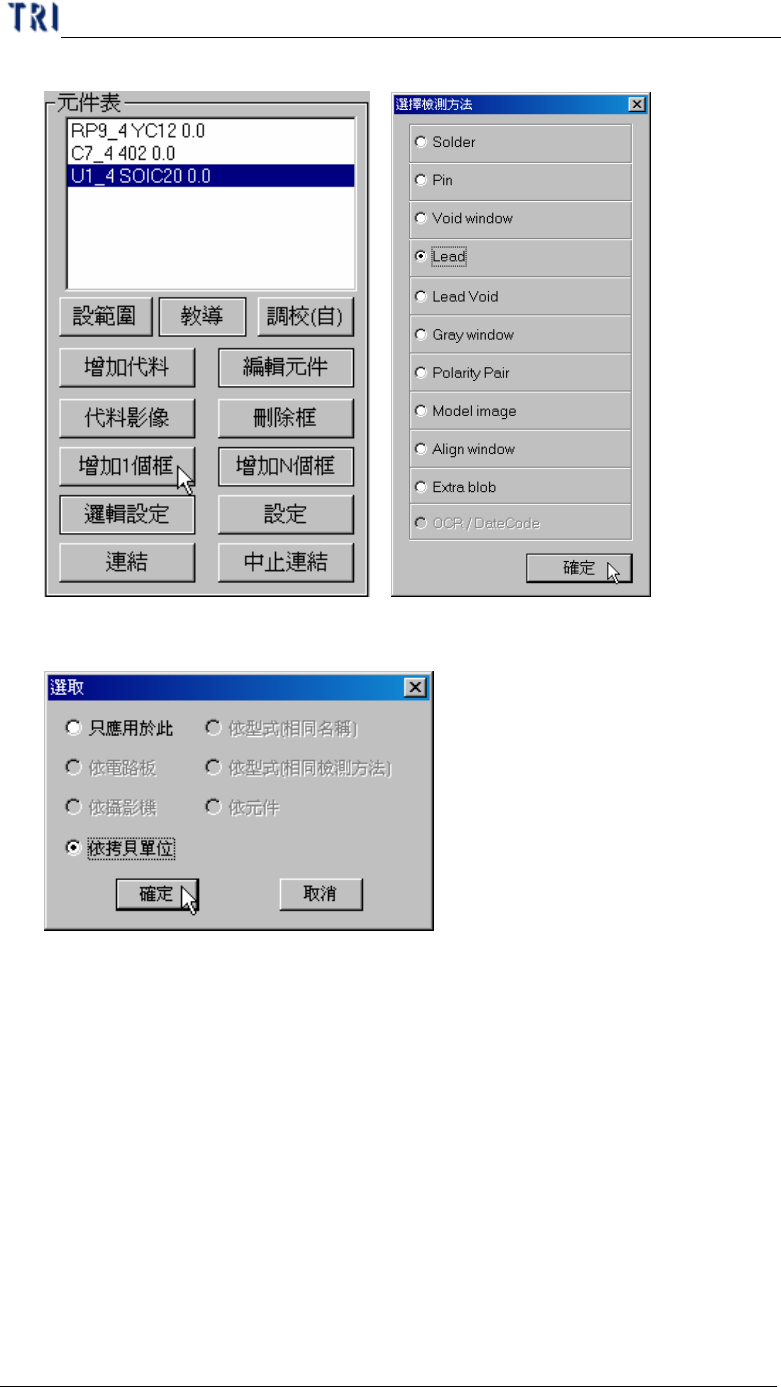

步驟2. 按下[增加 1 個框]按鈕後，選擇欲增加的檢測框屬性。
步驟3. 選擇增加檢測框的規則。

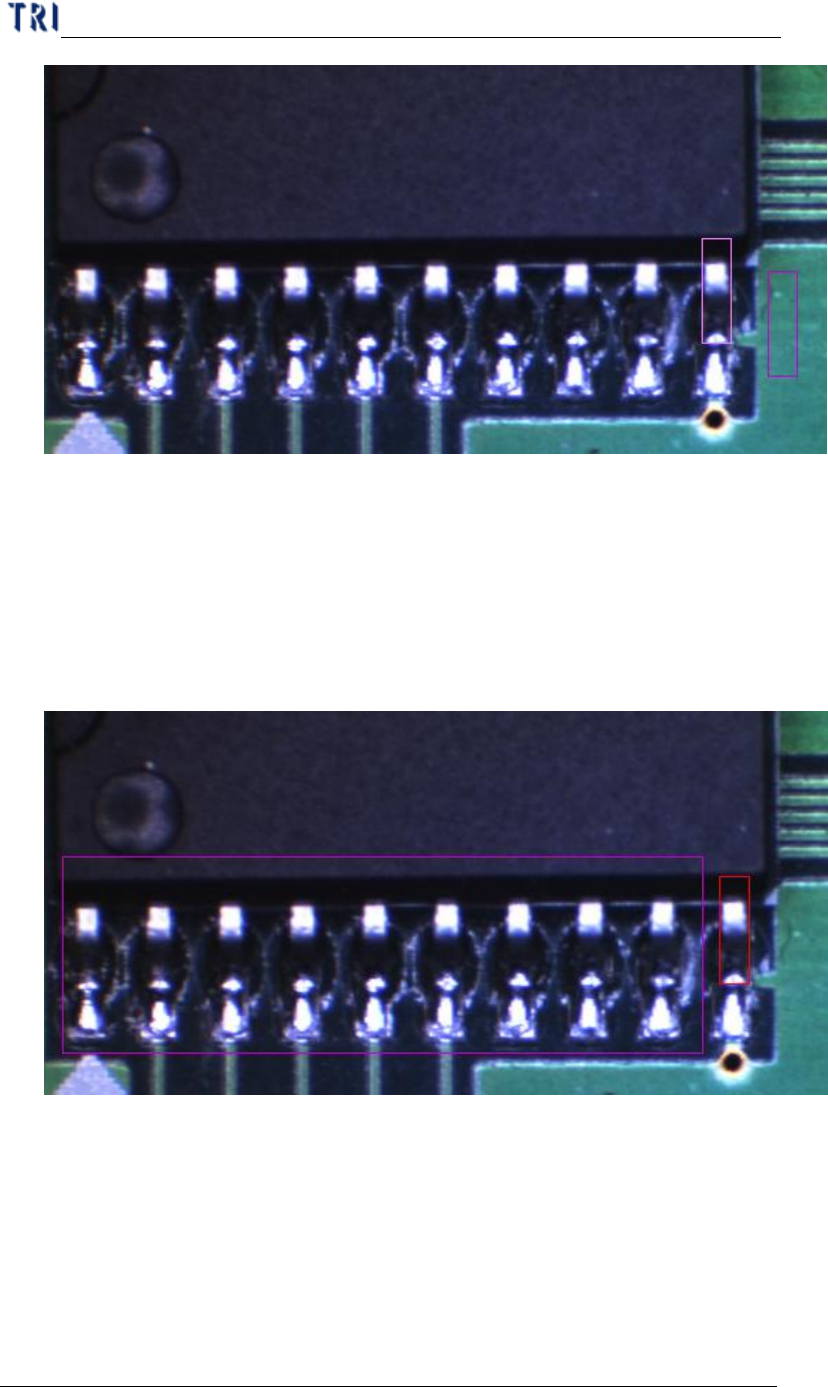

步驟4. 增加 1 檢測框完成
第四章、Train視窗功能介紹
TR7500E 使用手冊
245
6.2.9. 增加 N個框(Add N Box)
l 對於所選擇的檢測框影像為標準，在 萬 用框框住的範圍內搜尋相同的影像並
增加檢測框。
l 設定步驟
步驟1. 選擇一個檢測框做為比對標準，並將萬用框框住要自動增加檢測框
的範圍。
步驟2. 按下[增加 N 個框]即完成設定。
