第四章、Train視窗功能介紹
TR7500E 使用手冊
250
勾表示使用方法 1 來檢測[Warp] 框，若打勾表示使用方法 2 來檢測。
l 當此 FOV 已經設定[Warp]後，[設板彎]按鈕上的文字會變成[刪除板彎]。按
下[刪除板彎]可以將以設定的[Warp]框刪除。
l 設定步驟

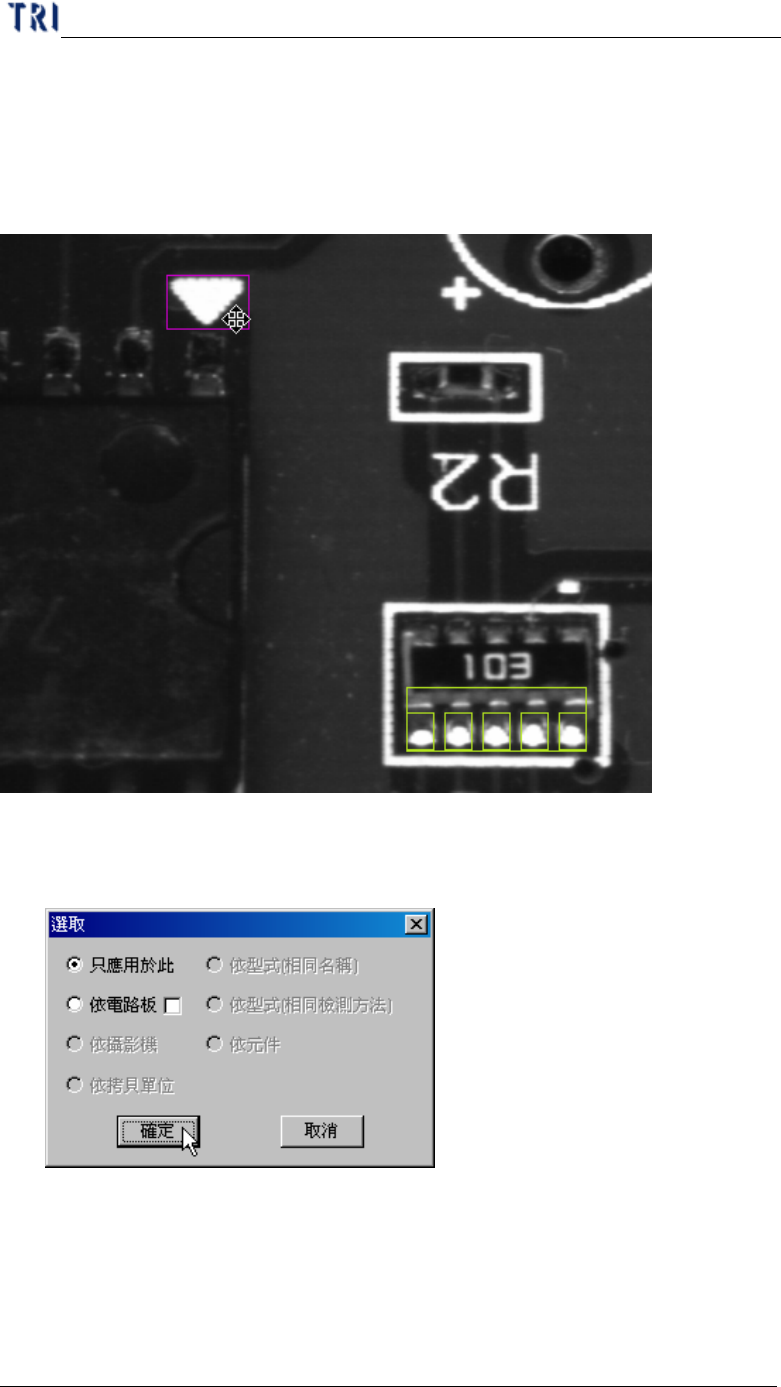

步驟1. 將萬用框移到欲設定板彎框的位置上
步驟2. 出現以下檢測框。[依電路板]選項點選表示將此設定套用到其他片
多連板的相對位置上。若在後方方塊打勾的話，表示其他片電路板
在設定時，FOV內的檢測框會根據[Warp]框移動的相對距離做移動。
步驟3. 設定完成，在影像區域產生[Warp]且在元件表上產生
[WARPMODEL]元件。
第四章、Train視窗功能介紹
TR7500E 使用手冊
251
6.4.2. 板彎分數(Warp score)
l 設定[Warp]框相似性的門檻值分數。若相似性超出門檻值則表示此 FOV 內
的檢測框會根據找到的[Warp]框位置做定位，若相似性沒有超出門檻值，則
表示[Warp]框無作用，此 FOV 內的檢測框的位置不會因[Warp]而改變。
第四章、Train視窗功能介紹
TR7500E 使用手冊
252
6.4.3. Warp 檢測屬性修改
l 在一個有[Warp]框的 FOV 下，按[Ctrl+W]，可以指定[Warp]框的屬性。其中
[逐點比對]代表影像比對之方法二(第三章 11.1.2. )，[特徵比對]代表影像比
對之方法一(第三章 11.1.1. )。
6.5. ROI 設定
l ROI 為用來檢測表面刮傷之檢測框。
6.5.1. 設 ROI(Set ROI)
l 設定步驟
步驟1. 先將萬用框框住欲設定 ROI 的範圍
步驟2. 在下方空格內輸入 ROI 之名稱，接著按下[設 ROI]即可設定 ROI 檢
測框。
