第四章、Train視窗功能介紹
TR7500E 使用手冊
252
6.4.3. Warp 檢測屬性修改
l 在一個有[Warp]框的 FOV 下，按[Ctrl+W]，可以指定[Warp]框的屬性。其中
[逐點比對]代表影像比對之方法二(第三章 11.1.2. )，[特徵比對]代表影像比
對之方法一(第三章 11.1.1. )。
6.5. ROI 設定
l ROI 為用來檢測表面刮傷之檢測框。
6.5.1. 設 ROI(Set ROI)
l 設定步驟
步驟1. 先將萬用框框住欲設定 ROI 的範圍
步驟2. 在下方空格內輸入 ROI 之名稱，接著按下[設 ROI]即可設定 ROI 檢
測框。
第四章、Train視窗功能介紹
TR7500E 使用手冊
253
步驟3. 選定套用規則。
步驟4. 選定不測區域 – 依預設值參數設定不測的區域。

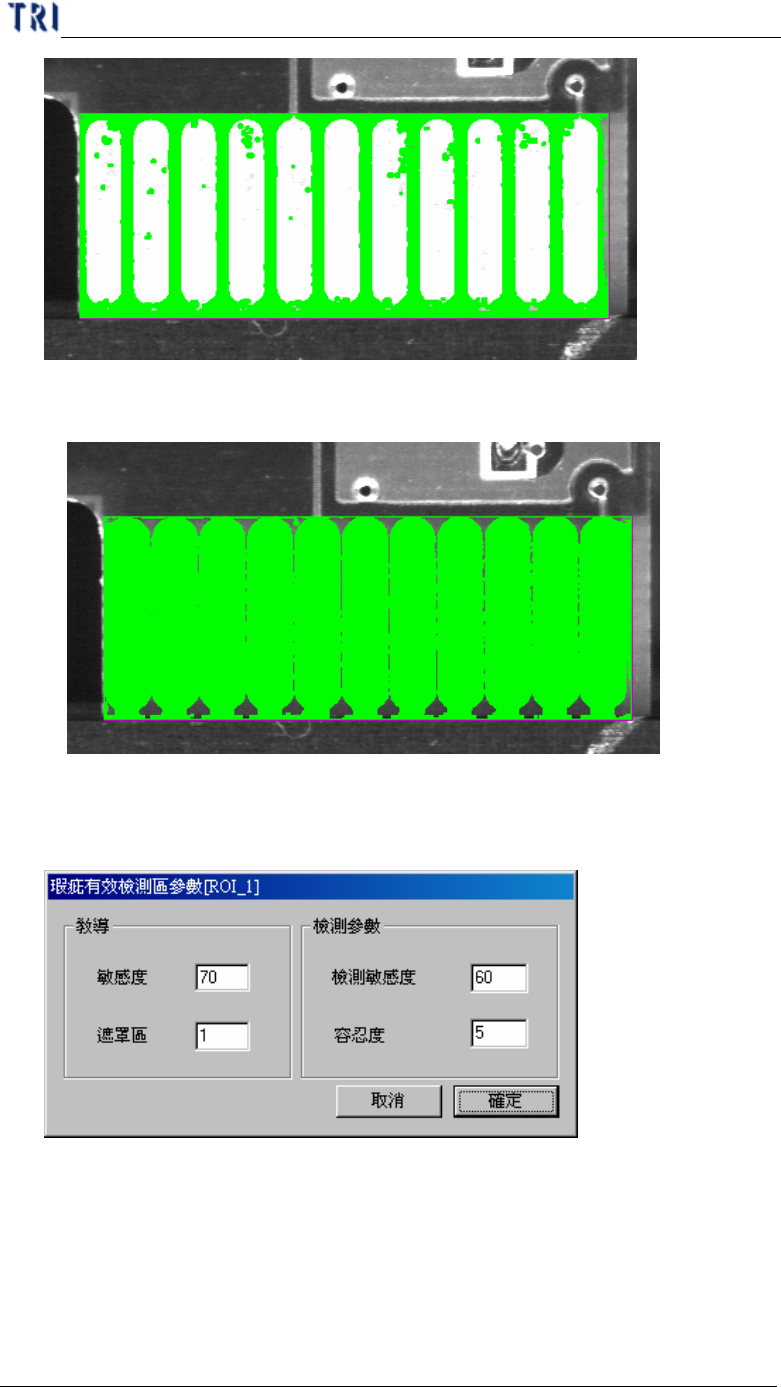

l 預設區
l 黑暗區不測
第四章、Train視窗功能介紹
TR7500E 使用手冊
254
l 明亮區不測
6.5.2. ROI 參數(ROI parameter)
l 按此按鈕可設定 ROI 參數，亦可重新設定不測的區域。
n 教導區 – 設定[ROI]框在學習時的參數
u 敏感度 – 設定 70 分表示若相鄰兩畫素間之灰階值若相差
30(100-70)以上的話，就認定這兩個畫素是已存在的邊界。
u 遮罩區 – 設定為 1 的話表示除了上述視為邊界的相鄰兩畫素外，
與這兩畫素相鄰 1 個畫素的點都設定為不檢測。
