6.8. 匯入(Merge)
l 將元件資料庫匯入指定元件，重新匯入資料庫後，必須重新取得 FOV 影像
(第二章 7.3. )。
l 匯入步驟
步驟1. 按下[匯入]按鈕會出現匯入元件程式庫視窗，視窗之詳細功能請參閱
第三章 10.1.2. 。選定欲匯入的資料庫後按下確定。
步驟2. 出現以下對話框，需在此對話框中輸入要將此程式庫匯入的目標元
件。
l 形式 – 選擇目標元件的形式，若在後方方塊打勾表示套用到此
形式所有的元件上。
l 元件 – 若形式選項後方沒有打勾，則此欄位就要選擇一顆需要
套用的元件。
l 覆寫 – 打勾表示不管原先有無檢測框一率覆寫，不打勾表示已
經存在檢測框的元件就不套用。
步驟3. 重新取得 FOV 影像
6.9. 直方圖顯示區
l 此區域會顯示出萬用框內的灰階點數分布情況。橫軸表示灰階值，縱軸表示
畫素(pixel)數目，紅線表示目前滑鼠箭頭所指位置的灰階值。
6.10. 光源設定
6.10.1. 移動到 FOV 位置(Move to FOV Position)
l 勾選表示將攝影機移動到目前檢視的 FOV 位置取像，在此可以更改 FOV 的
第四章、Train視窗功能介紹
TR7500E 使用手冊
258
燈光設定並儲存。
l 若不勾選表示攝影機會在目前的位置取像，使用者在此可改變燈光檢視元
件，但僅供檢視用，無法儲存燈光設定。
6.10.2. 設定光源(Set Lighting)

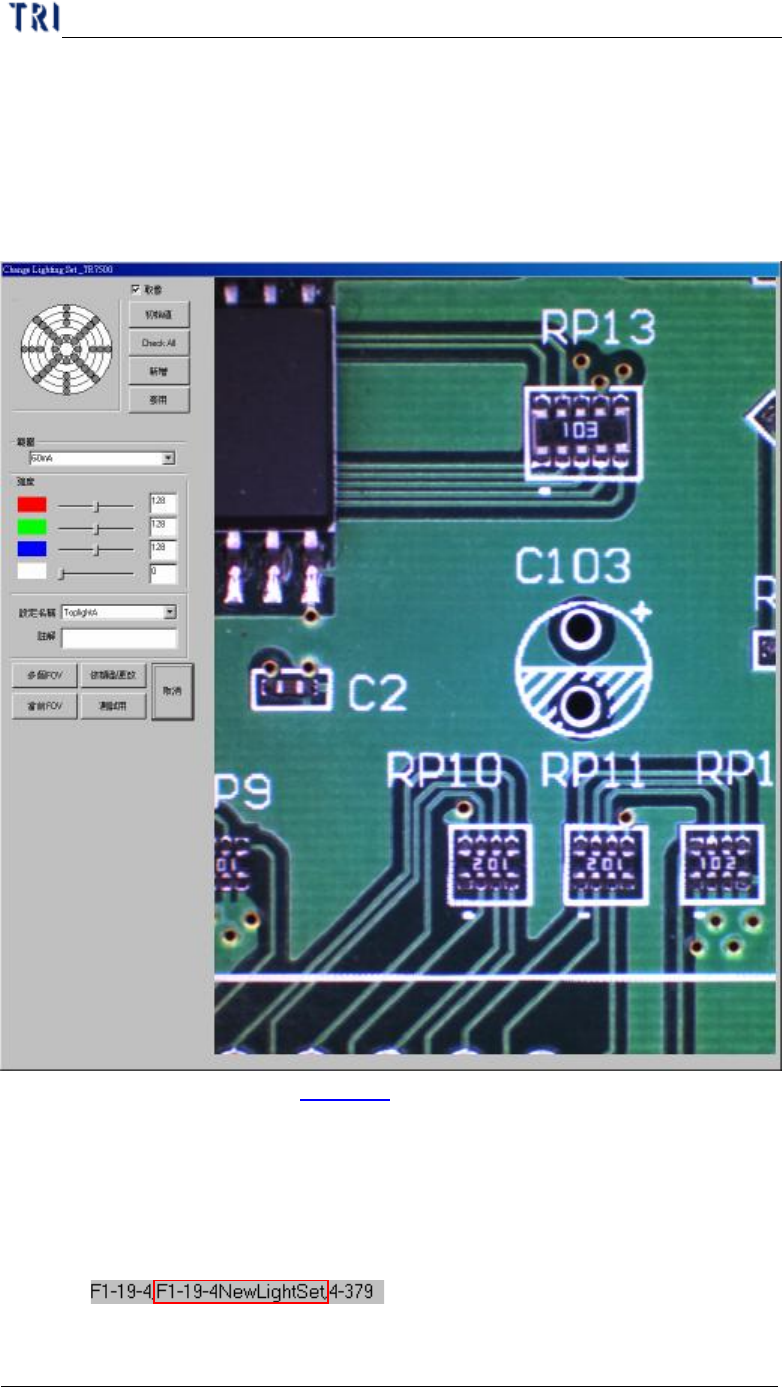

l 按此紐可以設定目前 FOV 的光源設定。出現視窗如下：
n 光源設定方式請參閱第三章 9. ，設定完成後可按[多個 FOV]表示將光
源設定套用到其他多連板上相對的 FOV，[依類型更改]表示套用到所有
包含所選擇類型元件的 FOV 上，[當前 FOV]表示只設定在目前的 FOV
上，[測試用]表示僅供檢視，檢測時的燈光不改變。[取消]表示關閉視
窗，不檢視也不設定。
n 若燈光有更改，在顯示區域顯示的燈光會以 FOV 名稱做命名。
n 若燈光以其他燈光預設值修改，系統會詢問是否要以新光源命名。若
第四章、Train視窗功能介紹
TR7500E 使用手冊
259
選擇[是]，表 示 系統會以 FOV 編號命名此燈光，且所有同時更改的 FOV
一同樣使用此組名稱的燈光；若選擇[否]，表示系統會以所使用的燈光
名稱來命名。
是
否
6.11. 教導(Train)/解除教導(Untrain)/檢測(Test)/不檢測(Untest)
6.11.1. 教導(Train)
l 按下以教導所選擇的檢測框
n 所有的 FOV (For all FOV) – 勾選此選項表示教導所有的檢測框
n 針對未教導框(For untrained) – 教導尚未教導的檢測框。
6.11.2. 解除教導(UnTrain)
l 按下以解除教導所選擇的檢測框
n 所有的 FOV (For all FOV) – 將所有檢測框解除教導
6.11.3. 檢測(Test)
l 將所選擇的檢測框設定為檢測
6.11.4. 不檢測(Untest)
l 將所選擇的檢測框設定為不檢測
6.12. 影像程式庫(Image Library)
6.12.1. 載入(Load)
l 按此選項可選擇路徑，將在[ImageLibrary]中已存在的影像載入程式中，載
入後可以在圖示區看到影像。
