第一章、程式製作流程
TR7500E 使用手冊
18
(5) 出現對話框標示出第一參考元件的座標，請按[確定]
(6) 接著按下 3 號按鈕設定第二參考元件

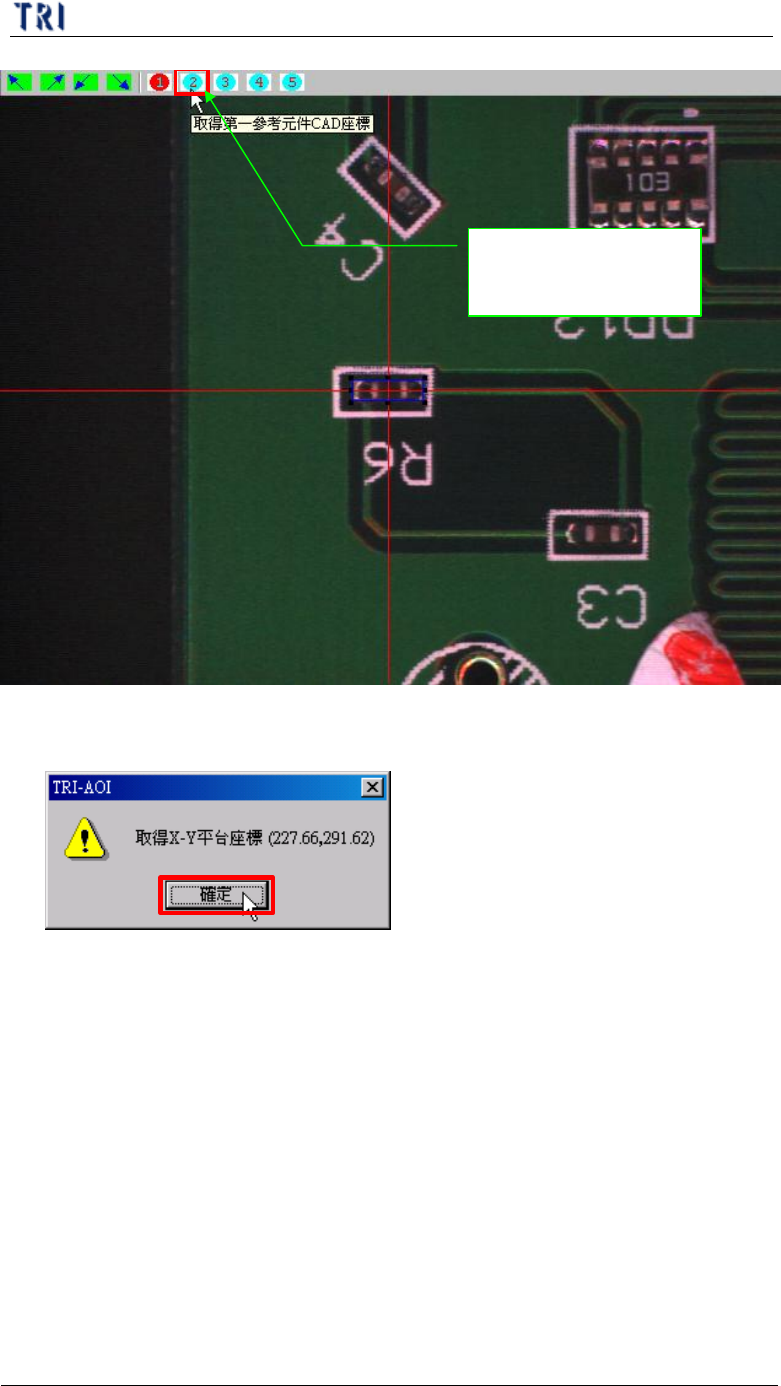

按下 2 號按鈕以獲得
第一參考元件座標
第一章、程式製作流程
TR7500E 使用手冊
19
(7) 出現[尋找第二定位元件]對話方塊，在元件名稱中輸入第二個參考元件的名
稱，建議尋找與第一定位元件相同大小及角度的元件，下步驟中藍色方框就
不需要再次調整大小，可節省時間。接著按下[確定]。
(8) 將攝影機中心位置移動至目標元件中心位置，可將藍色框調整至 Pad 大小，
所找到的元件中心會較準確。接著按下 4 號按鈕以獲得第二參考元件座標

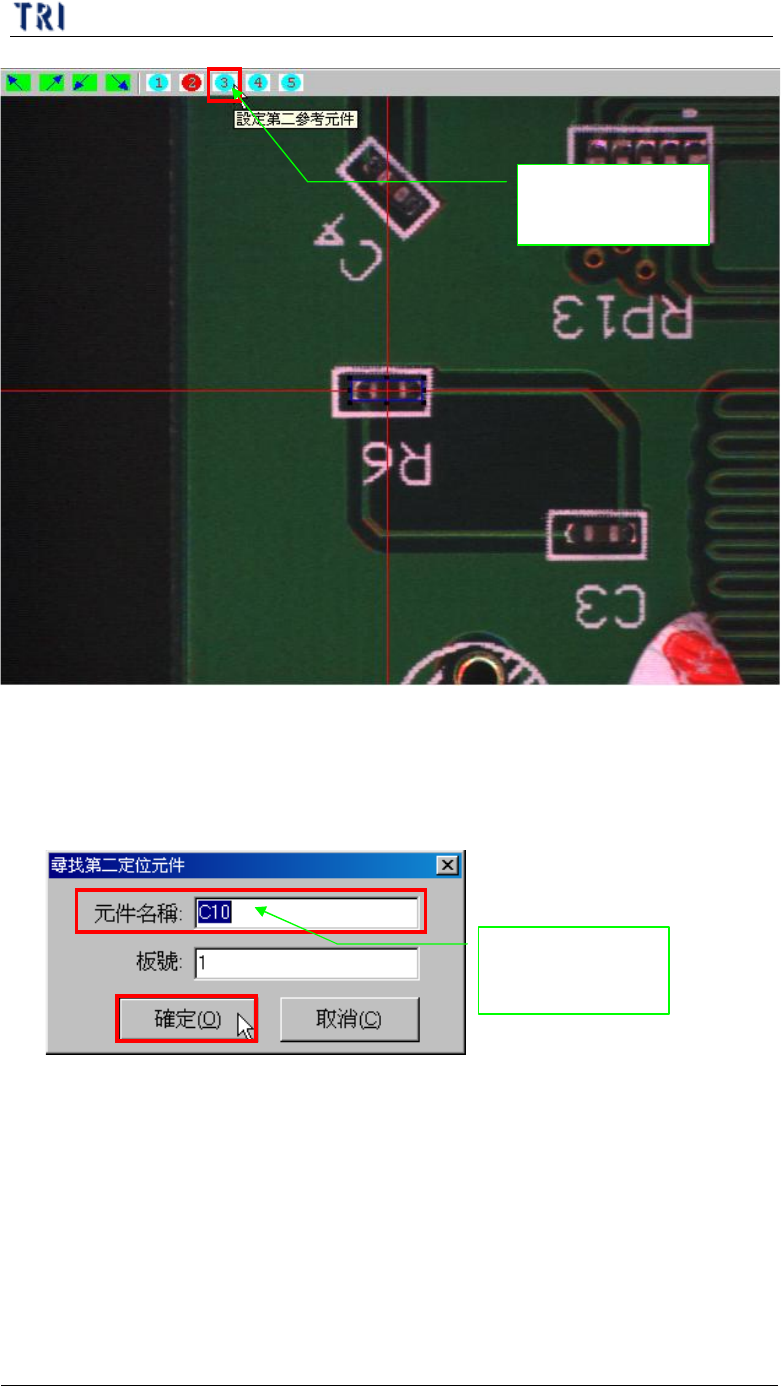

輸入第二參考元
件名稱
按下此 3 號鈕設
定第二參考元件
第一章、程式製作流程
TR7500E 使用手冊
20
2
1
將攝影機移動至目標元件中
心位置，可將藍色框調整至
Pad
大小，所找到的元件中
心會較準確

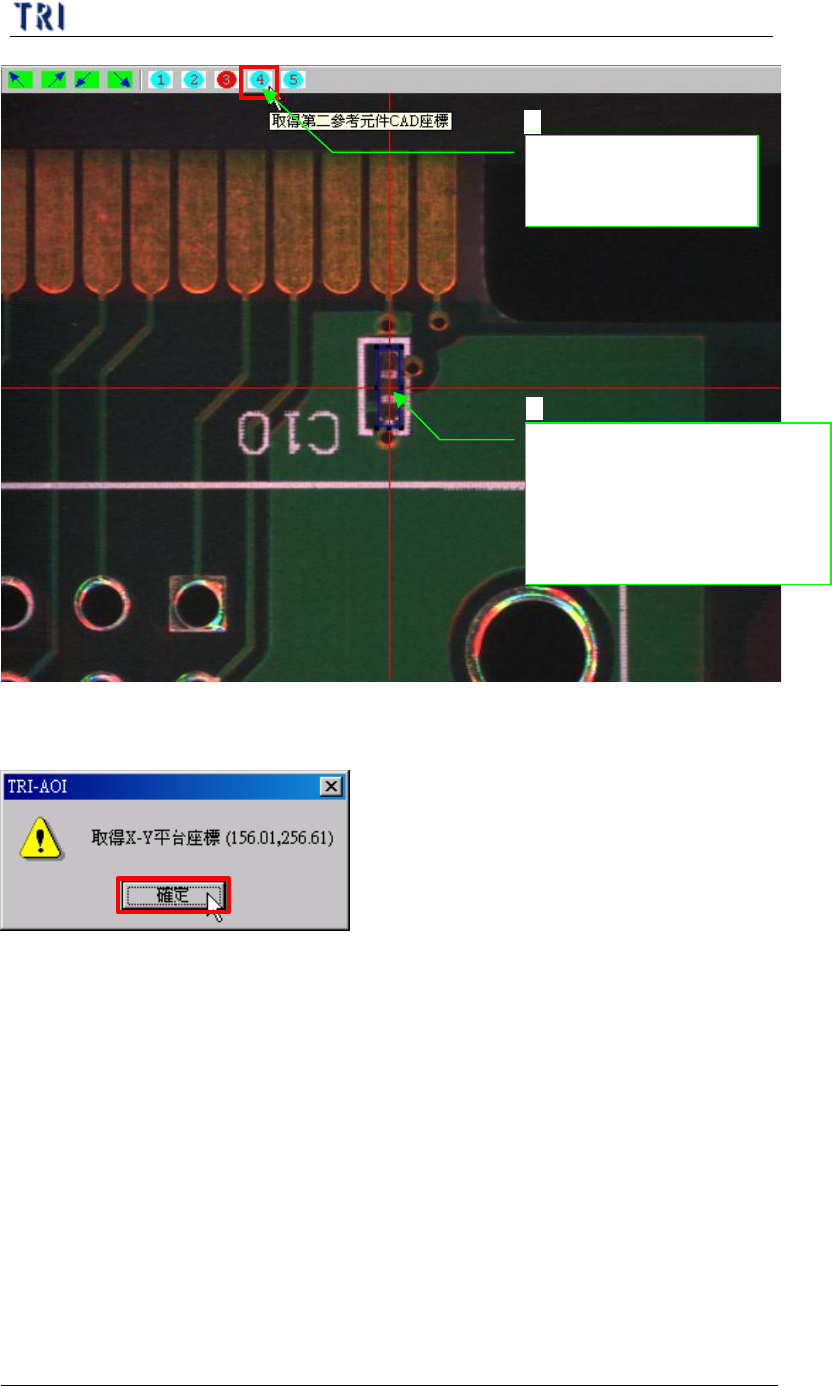

按下
4
號按鈕以獲得
第二參考元件座標
(9) 出現對話框標示出第二參考元件的座標，請按[確定]
(10) 最後按下 5 號按鈕來結束取得進板角度的步驟
