第四章、Train視窗功能介紹
TR7500E 使用手冊
261
6.12.3. 旋轉(Rotate)
l 旋轉目前位於圖示區的影像，按一下可逆時針旋轉 90 度。
6.12.4. 遮罩(Mask)
l 可在此設定影像的遮罩
6.12.5. 再定位(Relock)
l 按下此按鈕，系統會根據當前的元件影像為標準影像，將選擇類型的元件依
此影像重新定位其位置。
l 若將前方方塊打勾，表 示系統會將與標準影像相比後影像相似性達設定分數
的元件以指定的名稱做為新類型的名稱。更改後系統會以訊息告知有多少個
元件的類型被變了。
6.12.6. 設定(Set image)
l 將目前萬用框所在位置的影像抓取下來，顯示在影像區之中。
6.13. 尋找 FOV(Find FOV by Type/Name)
6.13.1. 型別(Type)
l 輸入或以下拉式選單選擇型別作為搜尋條件。
第四章、Train視窗功能介紹
TR7500E 使用手冊
262
6.13.2. 名稱(Name)
l 輸入或以下拉式選單選擇元件名稱作為搜尋條件。
6.13.3. 教導(Trained)
l 勾選表示以教導過的檢測框作為搜尋條件。
6.13.4. 未教導(UnTrained)
l 勾選表示以未教導的檢測框作為搜尋條件。
6.13.5. 檢測(Test)
l 勾選表示以設定為檢測的檢測框作為搜尋條件。
6.13.6. 不檢測(UnTest)
l 勾選表示以設定為不檢測的檢測框作為搜尋條件。
6.13.7. 未定位的檢測框(Single Void/Pin)
l 勾選表示只尋找單獨存在的[Void]或[Pin]，以方便尋找需要增加[Warp]的
FOV。
6.13.8. 往前(Previous)
l 按下此按鈕系統會根據以上所選擇的條件以「且」為條件往前搜尋 FOV。
6.13.9. 往後(Next)
l 按下此按鈕系統會根據以上所選擇的條件以「且」為條件往後搜尋 FOV。
6.14. 上個 FOV 及下個 FOV
6.14.1. 上個 FOV(Previous)
l 檢視上一個 FOV
6.14.2. 下個 FOV(Next)
l 檢視下一個 FOV
6.14.3. 確定(OK)
l 按鈕關閉[Train]視窗

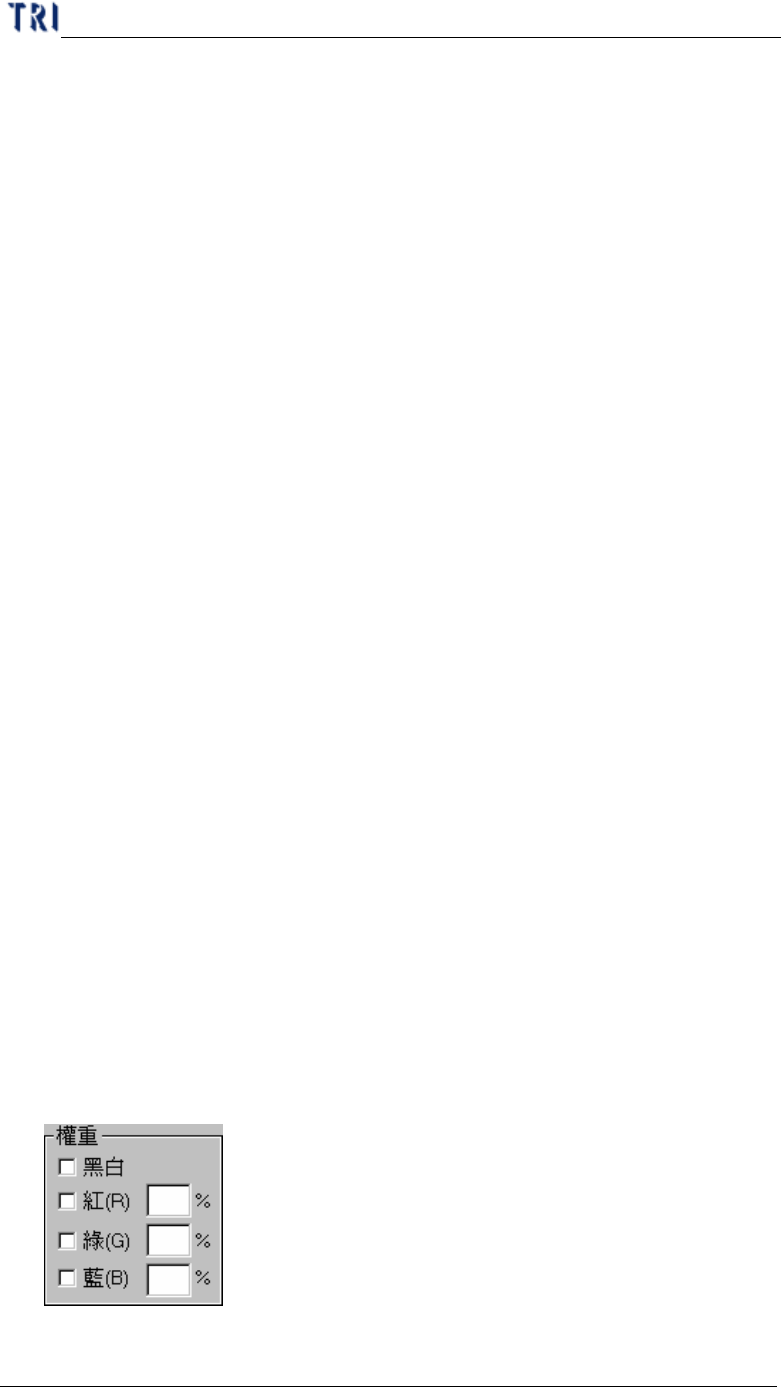

6.15. 權重(Weighting)
l 在此處勾選[黑白]或[紅、綠、藍]時，表示萬用框內的影像會依勾選的項目
顯示。使用者可依據顯示的影像參考權重的設定。

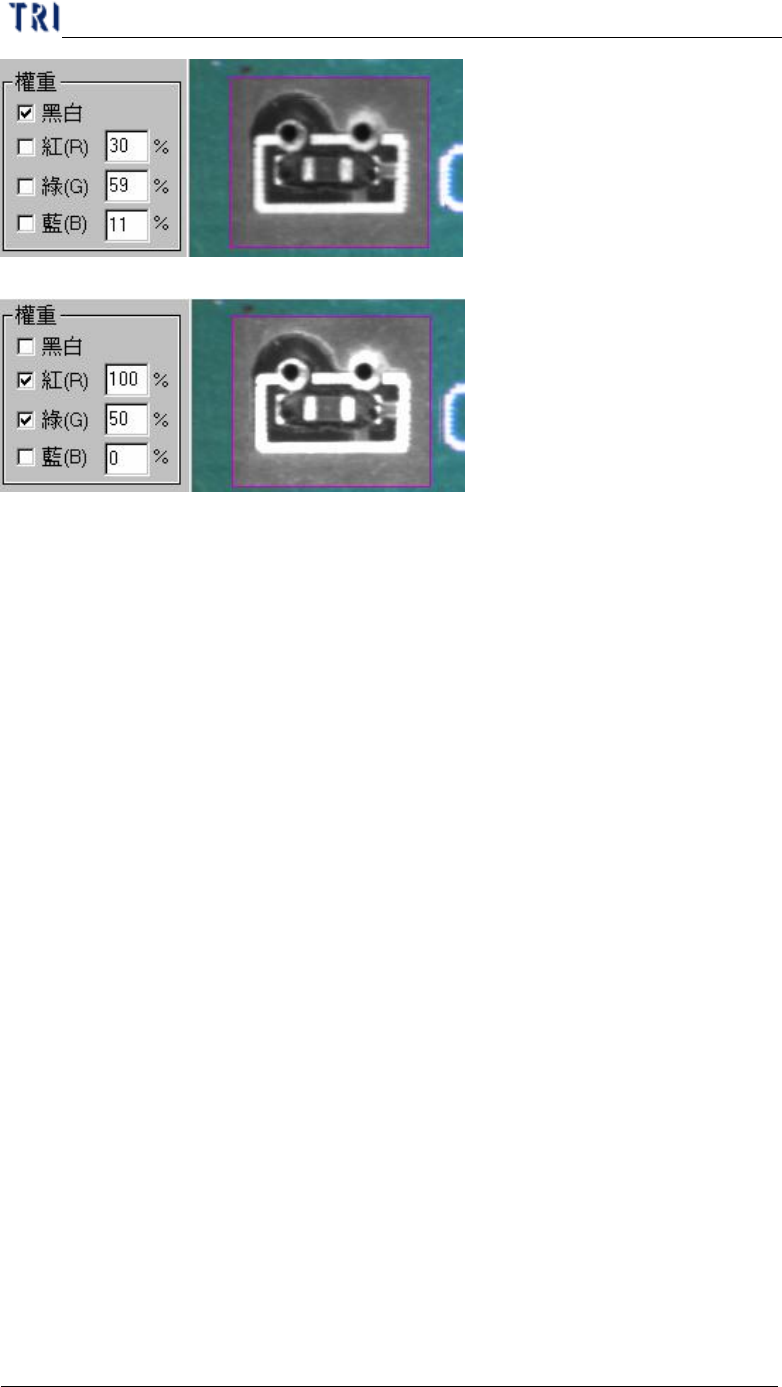

l 勾選[黑白]
第四章、Train視窗功能介紹
TR7500E 使用手冊
263
l 勾選[紅]及[綠]。
