第五章、檢測結果視窗功能介紹
TR7500E 使用手冊
265
1.1. 缺點位置圖(Panel Defect Map)
在本圖上按滑鼠左鍵一次，會顯示出兩倍大的圖。
l 會將目前所在缺點位置標示出來，並列出其缺點項目。若使用者設定檢測模
式為[Auto Confirm Mode]，此大圖會以兩倍的大小顯示。
l 若欲開啟已被關閉的缺點位置圖，可在鍵盤上鍵入[map] +[Enter 鍵]，即可
再將此圖叫出。
1.2. 結果視窗(Result Dialog)
第五章、檢測結果視窗功能介紹
TR7500E 使用手冊
266
l 確認正常板(Confirm PASS) – 確認這片板子為通過。
l 確認瑕疵板(Confirm FAIL) – 確認這片板子為缺陷板。
l 顯示檢測/顯示錯誤(Display Test/Display Fail) – 圖示區顯示[TEST]圖樣亦或
[PASS]、[FAIL]圖樣。
l 儲存專案(Save .pre) – 儲存程式

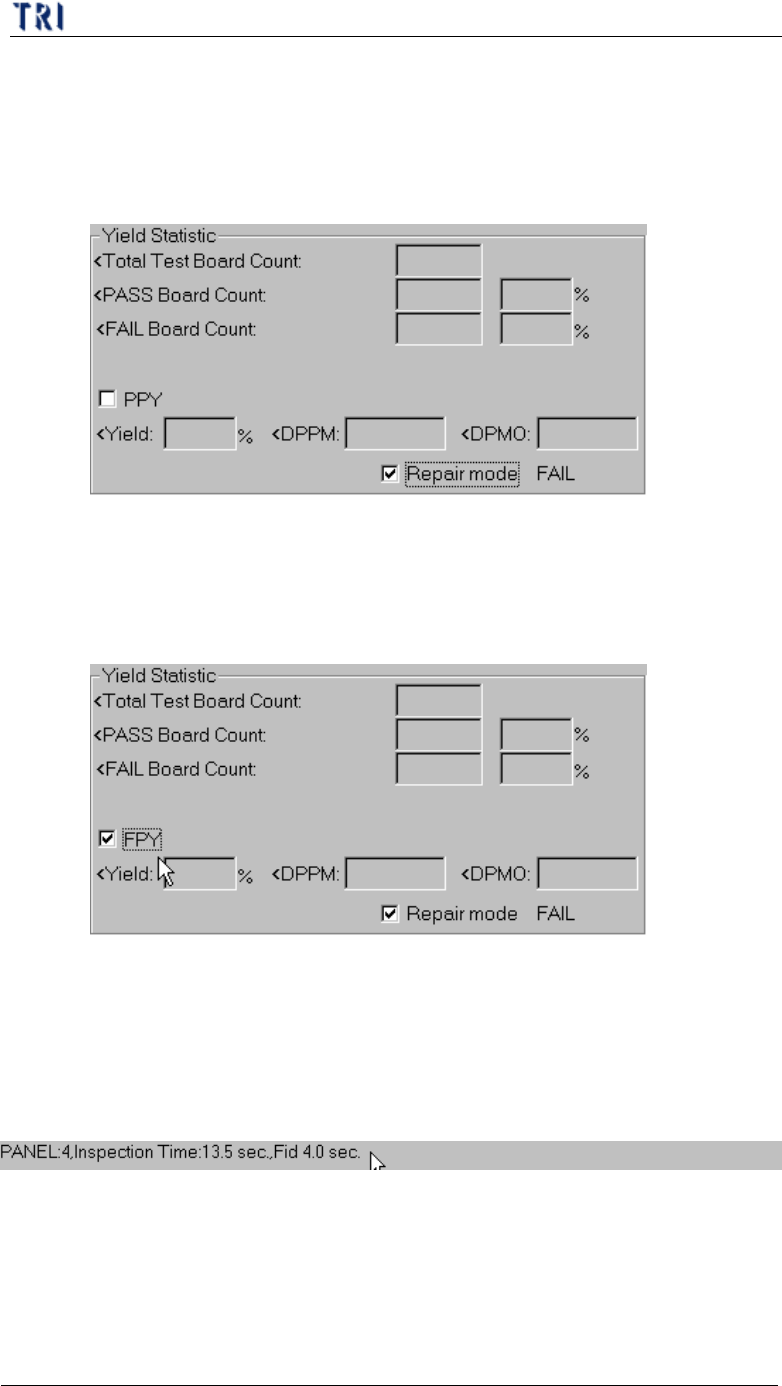

l 統計結果(Yield Statistic) – 將電路板檢測結果統計列表
n 電路板總數(Total Test Board Count) – 檢測過的電路板總數，以 單板 計。
n 正常板數量(PASS Board Count) – 測試結果為通過的電路板數。
n 瑕疵板數量(FAIL Board Count) – 測試結果為瑕疵板的電路板數。
n 檢測錯誤數量(Fail-to Confirm-PASS Board Count) – 測試結果為錯誤但
第五章、檢測結果視窗功能介紹
TR7500E 使用手冊
267
經由人工判斷為通過的板子數目。
n Repair mode – 勾選表示與維修站連結，顯示維修站經確認後回傳的統
計結果。使用此功能維修站須配合將[Setting/Other/SPCOutPut]選項設定
為[True]。若 要 顯示 DPMO 欄位，須在維修站端以[Window]模式 Confirm
資料。
Ø PPY Yield – (確認為正常板數量+誤判的板數)/電路板總數*100%
Ø PPY DPPM – [(確認為不良的元件數+誤判的元件數)/元件總
數]*1000000
Ø PPY DPMO – [(確認為不良的檢測框數+誤判的檢測框數)/(電路板
總數*板子上總檢測框數)]*1000000
Ø FPY Yield –確認為正常板數量/電路板總數*100%
Ø FPY DPPM – [(確認為不良的元件數)/總元件數]*1000000
Ø FPY DPMO – [(確認為不良的檢測框數)/(電路板總數*板子的總檢
測框數)]*1000000
l 檢測時間欄位 – 顯示檢測次數、總檢測時間及尋找定位點的時間。
l 瑕疵板統計(Fail Statistic) –將瑕疵的種類以及元件發生瑕疵的排名列出來。
l 樹狀圖瑕疵列表 – 列出瑕疵元件的詳細錯誤內容。
