第五章、檢測結果視窗功能介紹
TR7500E 使用手冊
267
經由人工判斷為通過的板子數目。
n Repair mode – 勾選表示與維修站連結，顯示維修站經確認後回傳的統
計結果。使用此功能維修站須配合將[Setting/Other/SPCOutPut]選項設定
為[True]。若 要 顯示 DPMO 欄位，須在維修站端以[Window]模式 Confirm
資料。
Ø PPY Yield – (確認為正常板數量+誤判的板數)/電路板總數*100%
Ø PPY DPPM – [(確認為不良的元件數+誤判的元件數)/元件總
數]*1000000
Ø PPY DPMO – [(確認為不良的檢測框數+誤判的檢測框數)/(電路板
總數*板子上總檢測框數)]*1000000
Ø FPY Yield –確認為正常板數量/電路板總數*100%
Ø FPY DPPM – [(確認為不良的元件數)/總元件數]*1000000
Ø FPY DPMO – [(確認為不良的檢測框數)/(電路板總數*板子的總檢
測框數)]*1000000
l 檢測時間欄位 – 顯示檢測次數、總檢測時間及尋找定位點的時間。
l 瑕疵板統計(Fail Statistic) –將瑕疵的種類以及元件發生瑕疵的排名列出來。

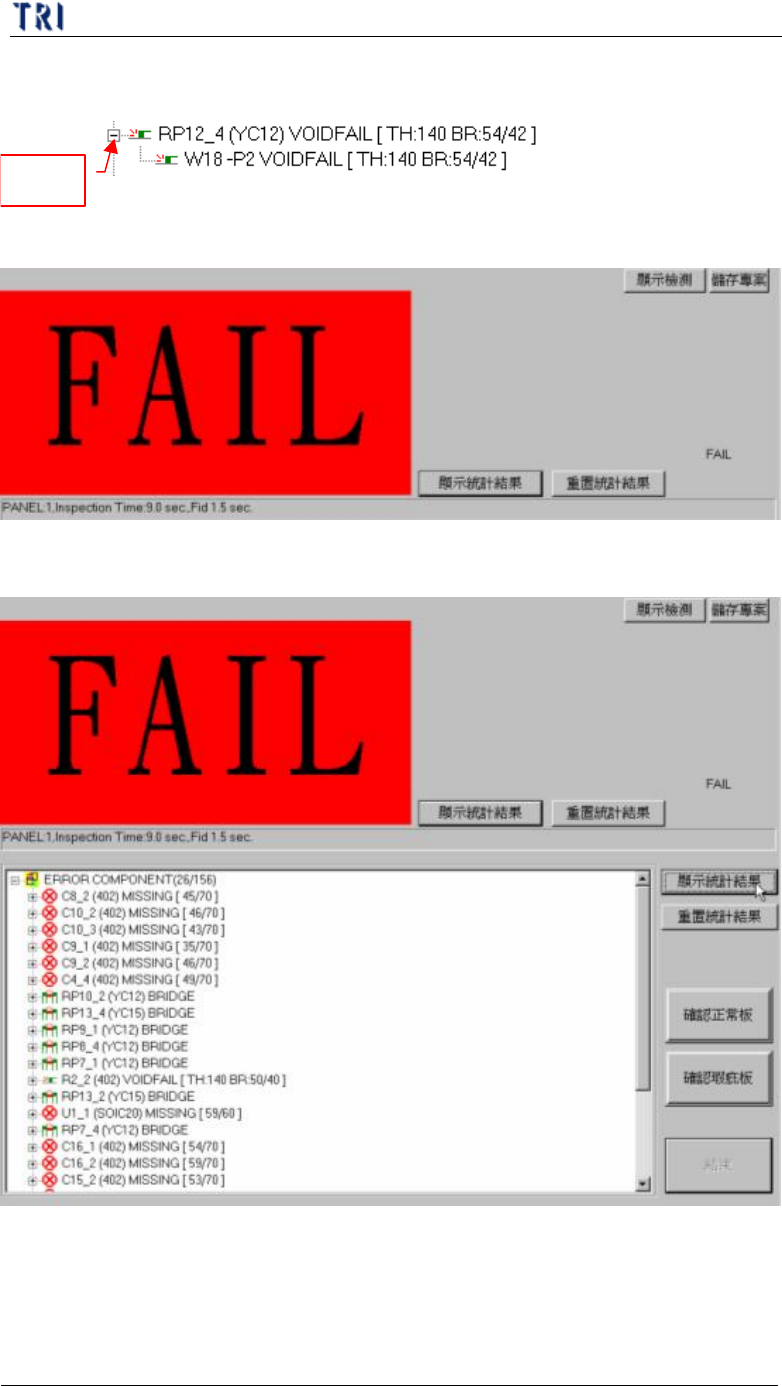

l 樹狀圖瑕疵列表 – 列出瑕疵元件的詳細錯誤內容。
第五章、檢測結果視窗功能介紹
TR7500E 使用手冊
268
元件名稱
(
類型
)
瑕疵種類
[
瑕疵參數
檢測分數
/
檢測參數
]
展開
檢測框名稱
瑕疵種類
[
瑕疵參數
檢測分數
/
檢測參數
]
l 不顯示統計結果(Disable Yield Count) – 不顯示出統計結果欄位
l 重置統計結果(Reset Yield Count) – 將統計結果欄位的數據歸零。
l 不顯示統計結果(Disable Fail Count) – 不顯示出瑕疵板統計欄位。
l 重置統計結果(Reset Fail Count) – 將瑕疵板統計的統計數據歸零
l 結束(Close&Stop) – 關閉檢測視窗
第六章、自動板寬設定
TR7500E 使用手冊
269
第六章 、自動板寬設定
1. 硬體
(1) 需安裝自動板寬模組

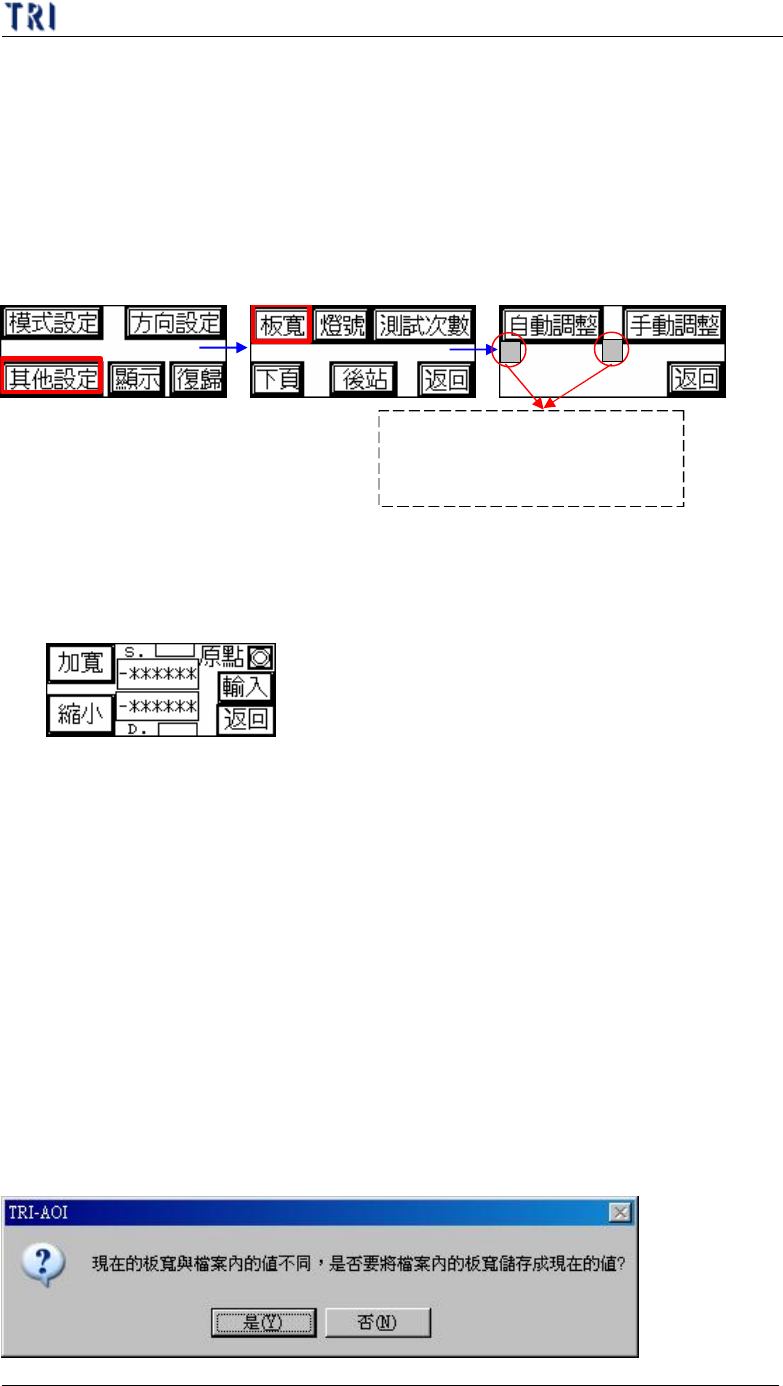

(2) 在人機介面，板寬調整中，開啟自動板寬功能。
(3) 按下[自動調整]，板寬會先作歸原點(機械原點)的動作，接著可按[加寬]或[縮
小]設定該機種的板寬，設定完成後按[輸入]，PLC 會自動記憶設定值，接著
按下[返回]即設定完成。
2. 軟體設定
(1) DOS PC 版本須配合自動板寬。
(2) 在登入檔中新增一 DWORD 值[AutoConveyerWidth]內容為[1]。
3. 儲存板寬資訊至程式
(1) 使用[自動板寬]功能調整板寬
(2) 程式完成後按下[存檔]按鈕，系統會自動將板寬資訊儲存在程式中。
(3) 若目前所使用的板寬與存在程式中的板寬資訊不符合時，系統會出現以下訊
息詢問是否要將目前使用的板寬大小儲存到程式中。
二個鍵同時按下，開啟自動板
寬功能，注意：一定要在有安
裝自動板寬硬體時才能開啟
