第六章、自動板寬設定
TR7500E 使用手冊
269
第六章 、自動板寬設定
1. 硬體
(1) 需安裝自動板寬模組
(2) 在人機介面，板寬調整中，開啟自動板寬功能。
(3) 按下[自動調整]，板寬會先作歸原點(機械原點)的動作，接著可按[加寬]或[縮
小]設定該機種的板寬，設定完成後按[輸入]，PLC 會自動記憶設定值，接著
按下[返回]即設定完成。
2. 軟體設定
(1) DOS PC 版本須配合自動板寬。
(2) 在登入檔中新增一 DWORD 值[AutoConveyerWidth]內容為[1]。
3. 儲存板寬資訊至程式
(1) 使用[自動板寬]功能調整板寬
(2) 程式完成後按下[存檔]按鈕，系統會自動將板寬資訊儲存在程式中。
(3) 若目前所使用的板寬與存在程式中的板寬資訊不符合時，系統會出現以下訊
息詢問是否要將目前使用的板寬大小儲存到程式中。
二個鍵同時按下，開啟自動板
寬功能，注意：一定要在有安
裝自動板寬硬體時才能開啟
第六章、自動板寬設定
TR7500E 使用手冊
270
4. 載入板寬資訊

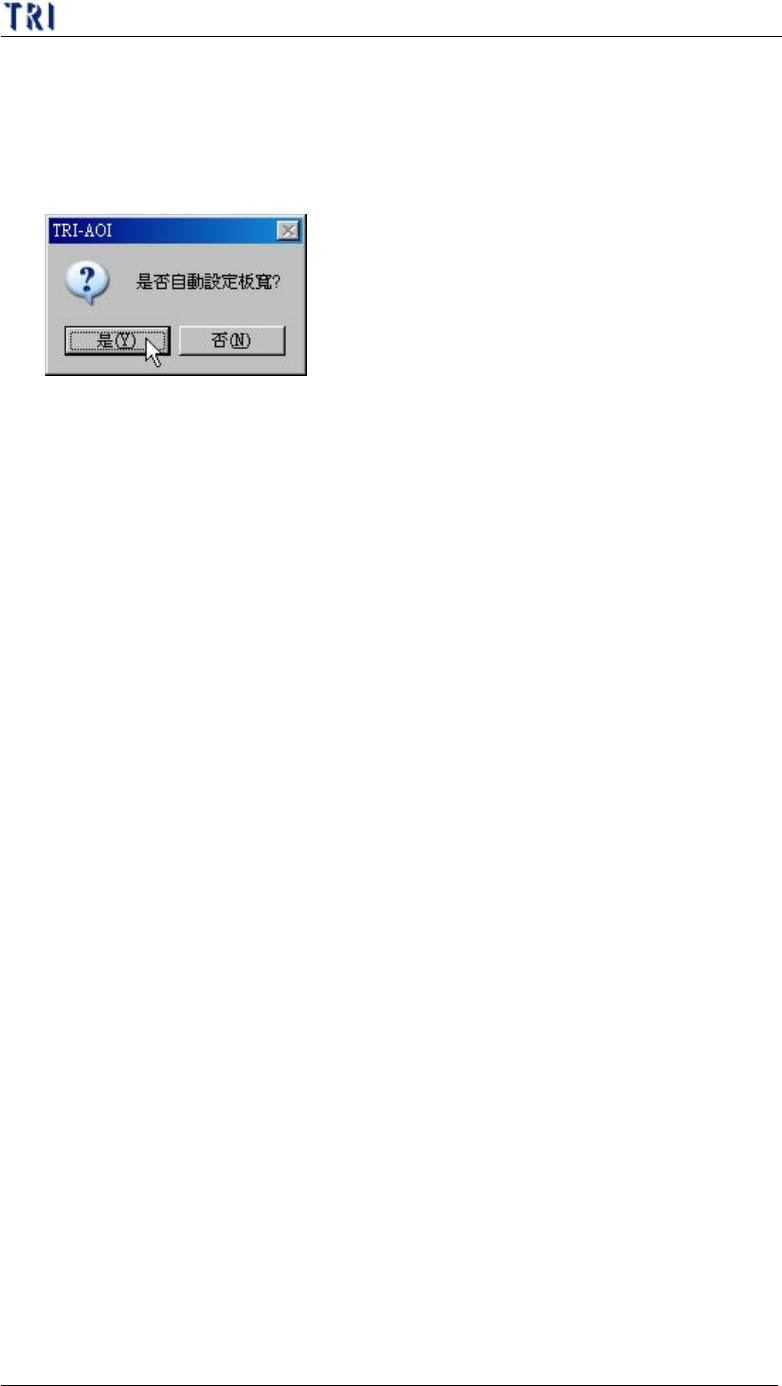

(1) [開啟]已存在的程式時，若系統在程式中有讀取到板寬資訊，則會出現以下
訊息，詢問是否要自動調整板寬。
(2) 若選擇[是]，則系統會開始調整輸送帶寬度，若輸送帶上有電路板，須先把
電路板移開，系統才會開始動作。若選擇[否]，則系統將不動作。
(3) 若本程式在儲存時沒有儲存板寬資訊，則開啟檔案時將不會出現任何訊息。
第七章、開始檢測
TR7500E 使用手冊
271
第七章 、開始檢測
警告：經過完整訓練的人員才能進行以下之安裝步驟，以避免
電擊或機械傷害。
警告：機器運作時不可將頭、手以及身體伸入機器中，以避免
電擊或機械傷害。
1. 開啟電源
(1) 打開機台上蓋確認內部無異物存在，確認前後緊急停止開關皆已鬆開，安全
鎖切換到[ON]，並關閉上前蓋。
(2) 確認電源線已接妥 220 伏特，單相電源。
(3) 開啟機器後門之斷路器(向上拉開)。
(4) 將前方電源開關順時針方向轉動來開啟電源。
