第七章、開始檢測
TR7500E 使用手冊
272

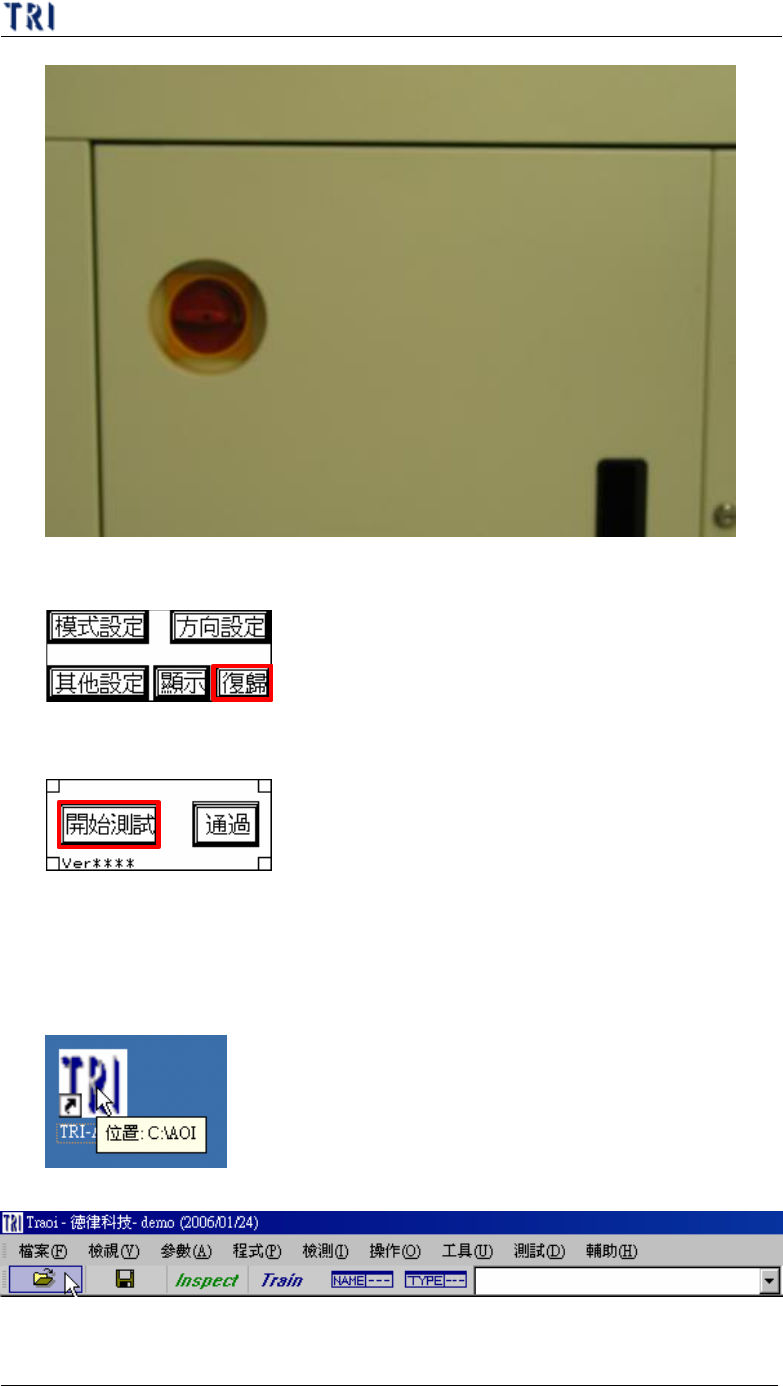

(5) 接著按下人機介面之[復歸]按鈕來啟動 X-Y Table。
(6) 待機畫面

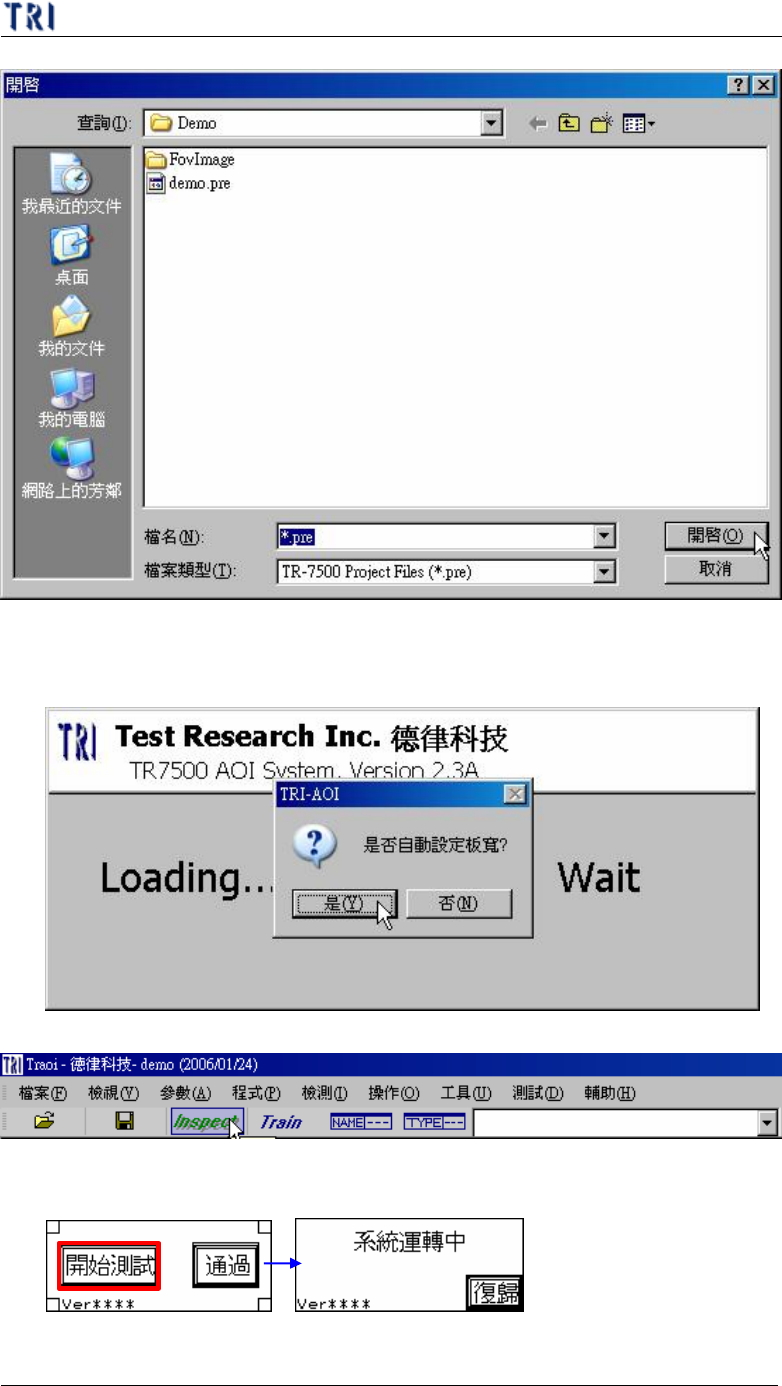

2. 開啟檢測程式
(1) 對桌面捷徑雙擊滑鼠左鍵開啟 TR7500 主程式
(2) 載入檢測程式(*.pre)檔案
第七章、開始檢測
TR7500E 使用手冊
273
(3) 程式載入中出現詢問是否載入自動板寬視窗，若機器有安裝自動板寬模組，
且在程式撰寫時有儲存輸送帶寬度，則可選擇[是]，板寬會自動調整至所需
大小。若沒有裝置自動版寬模組，則需使用 PLC 手動設定板寬。
(4) 按下[Inspect]按鈕，系統即可開始檢測
(1) 在人機介面按下[開始測試]
第七章、開始檢測
TR7500E 使用手冊
274
3. 使用條碼機
(1) 設定[參數/電路板/條碼/設定條碼機]
(2) 勾選[參數/電路板/條碼/測試前檢查條碼]
4. 連線至維修站
(1) 將[參數/使用者模式/連結維修站]選項打勾。
(2) 將[參數/電路板/維修站]路徑選擇連接至維修站之[AOI_Repair_Data]資料
夾。
(3) 按下[工具/重送影像資料至維修站]。
(4) 開始檢測。

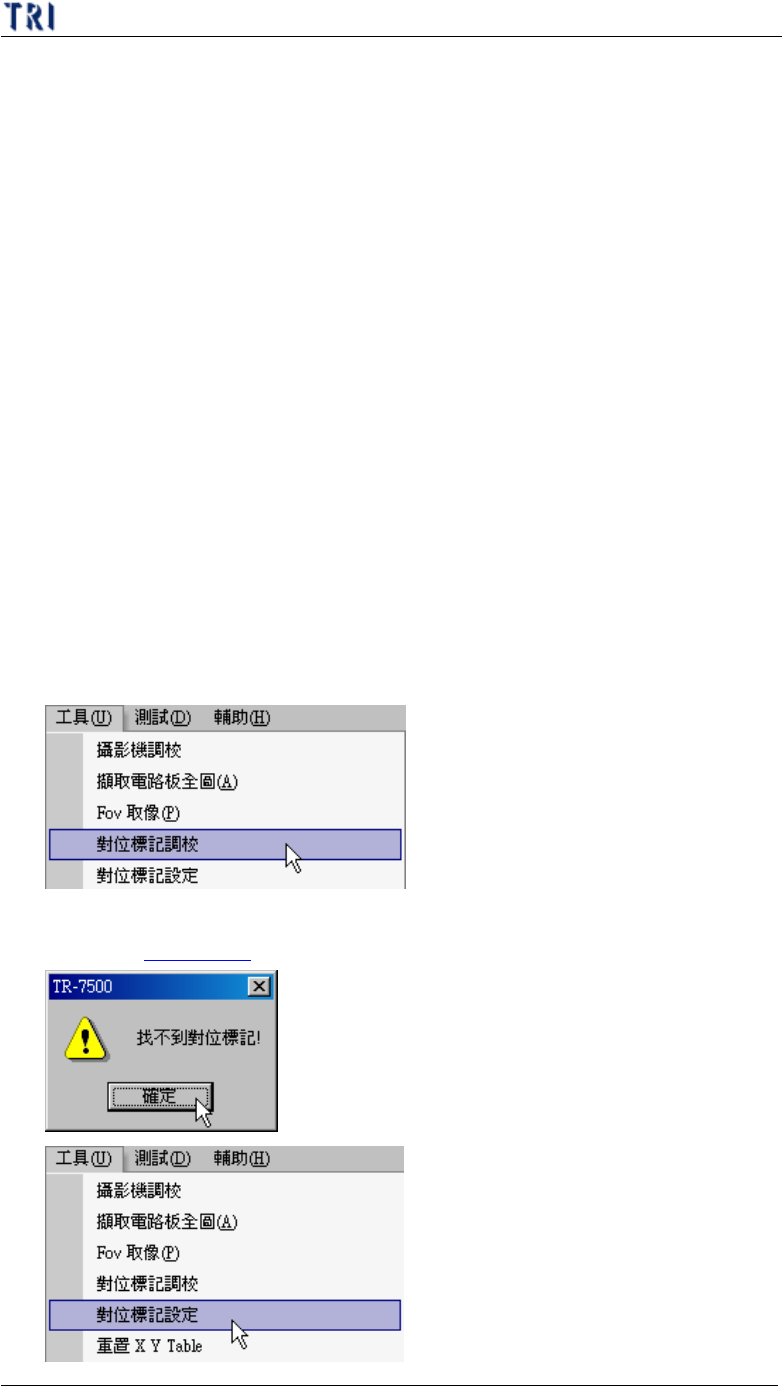

5. 程式跨機台使用
(1) 將程式(*.pre )及全圖影像複製到另一機台上
(2) 選擇[工具/對位標記調校]
(3) 若找不到對位標記則需進行[工具/對位標記設定]重新設定對位標記 0 的位
置(請參閱第二章 7.5. )。
