第八章、遠端編輯站
TR7500E 使用手冊
278
l 勾選功能表[參數(Parameter)\使用者模式(User Mode)\連線到主機(Link To
Machine)]。
l 選擇功能表之[參數(Parameter)\電路板(Panel)\遠端編輯站(Offline Station)]，
設定其路徑連到指定的資料夾。舉例而言若以維修站為資料存放的地點，則
此路徑需指到維修站之指定資料夾上。
4.2.4. TR7500 主機部分
l 在功能表中勾選[參數(Parameter)\使用者模式(User Mode)\連接到遠端編輯
站(Link To Offline Station)]。
l 選擇功能表之[參數(Parameter)\電路板(Panel)\遠端編輯站(Offline Station)]，
設定其路徑連到指定的資料夾。此 路 徑需與 4.2.3. 節中提到遠端編輯站所指
的路徑相同。
4.3. 使用說明
l 在結果視窗(Result Dialog)
(1) 將檢測程式及該[FOV Image]資料夾複製到遠端編輯站電腦上。
(2) 當 TR7500 檢測時，會將有缺 點的 FOV 影像以及[*.pnl]檔案傳到遠端編輯
站電腦的[AOI_Offline_Data]資料夾上。
(3) 開啟遠端編輯站的主程式，並載入相同的[*.pre]檔案。
(4) 可以按下[檢測\檢測 FOV 影像]按鈕，系統即會對於[FOV Image]資料夾的影
像進行檢測，若此時 AOI 有傳送不良影像資料進來，則系統會以 AOI 傳送
過來的影像取代原先的 FOV 影像進行檢測。使用者可根據這些影像更改檢
測框的搜尋範圍(SearchRange)、比對條件(PassLevel)，或是增加代料影像。
(5) 按下[Confirm PASS]或[Confirm FAIL]按鈕後本次檢測結果即消失，且可繼續
檢視下一次檢測結果。
(6) 當使用者更改程式後，遠端編輯站系統會將資訊以[*.fbk]檔案儲存在
[AOI_Offline_Data]資料夾中，當 AOI 持續將資料傳送到遠端編輯站電腦
時，會同時檢查更新的[*.fbk]檔案，所變動的部份將在下一次的檢時更新。
l 在學習視窗(Train Dialog)
(1) 按下[Train]按鈕進入學習視窗。
(2) 點選想要知道結果的一個檢測框。
(3) 按下滑鼠右鍵，並選擇[檢視\顯示檢測資料統計圖表]，即可以看到此檢測框
所有檢測結果(最近的 1000 筆)。
(4) 可直接在此視窗改變檢測框的搜尋範圍(SearchRange)、比對條件
(PassLevel)，或是增加代料影像。
附錄一、燈光補償
TR7500E 使用手冊
279
附錄一 燈光補償
1. 燈光補償功能(Lighting Compensation)
Ø 此功能可對於攝影機以軟體進行亮度的補償。補償標準為當燈光設定為
60mA，全區亮度 128 時，灰卡影像的灰階值補償至 100。
Step1. 按下[開始/執行/ 輸入“regedit”]開啟登錄檔檔案。選擇路徑
[HKEY_LOCAL_MACHINE\HKEY_LOCAL_MACHINE\SOFTWARE\TRI
]。檢查此目錄下是否有一名稱為[LightingCompensation]的 DWORD 變
數。如果沒有的話可自行增加，或執行一次 TR7500 主程式後系統會自動
產生此變數。
Step2. 設定[LightingCompensation]的值為 1 表示系統可以執行燈光補償動作，若
設定為 0 則表示系統不執行此動作。

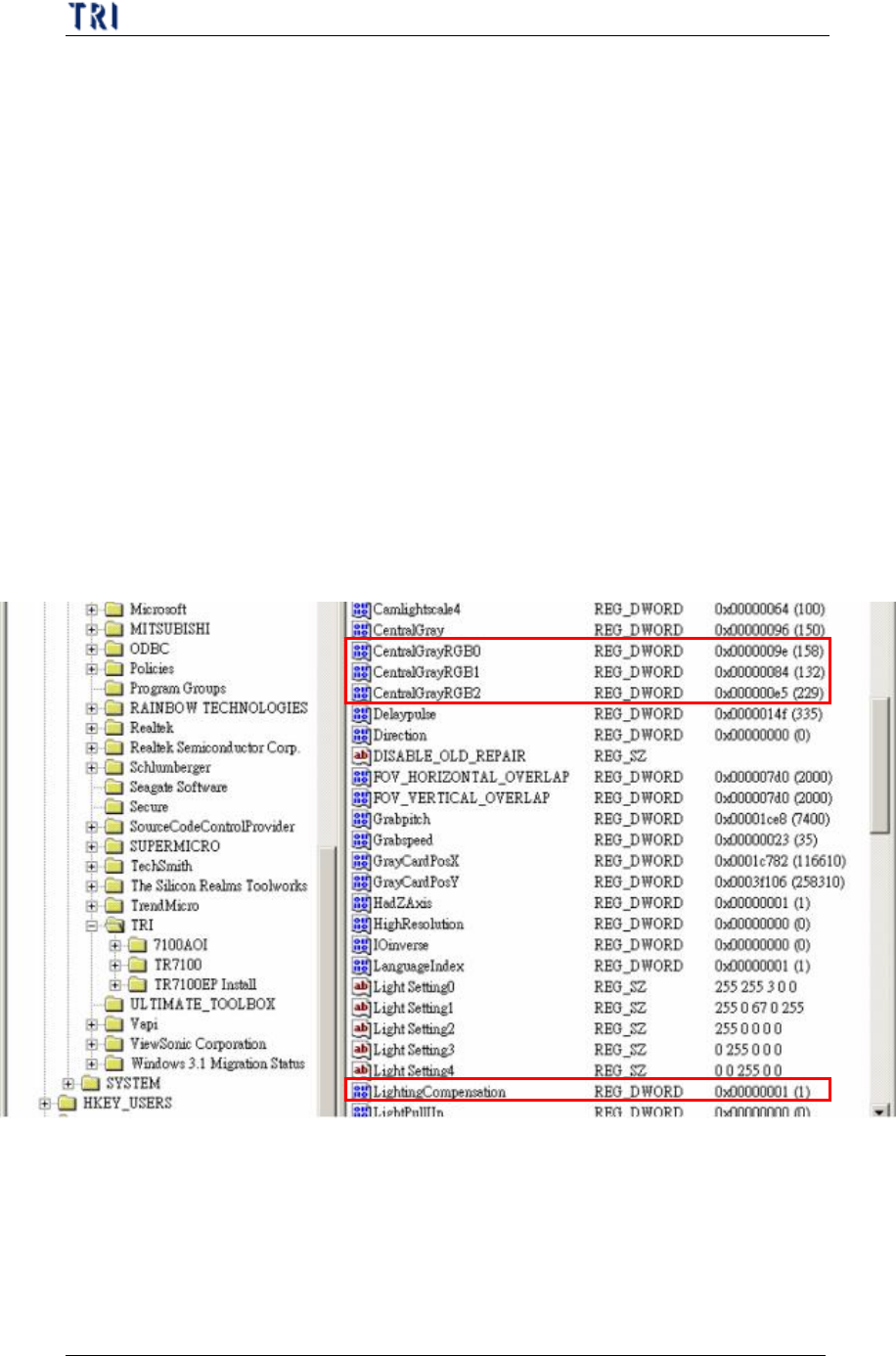

Step3. 第一次執行燈光補償功能後，系統會自動產生 3 個變數：
[CenteralGrayRGB0]、[CenteralGrayRGB1]及[CenteralGrayRGB2]來指定
TopView 攝影機的光源補償目標 R、G、B 灰階值。
Step4. 開啟 TR7500 主程式且進入[Utilities/Camera Alignment]視窗。
附錄一、燈光補償
TR7500E 使用手冊
280
Step5. 移動 X-Y table 使得攝影機位置位於灰卡的正上方，或按[移到灰卡位置]
按鈕亦可。

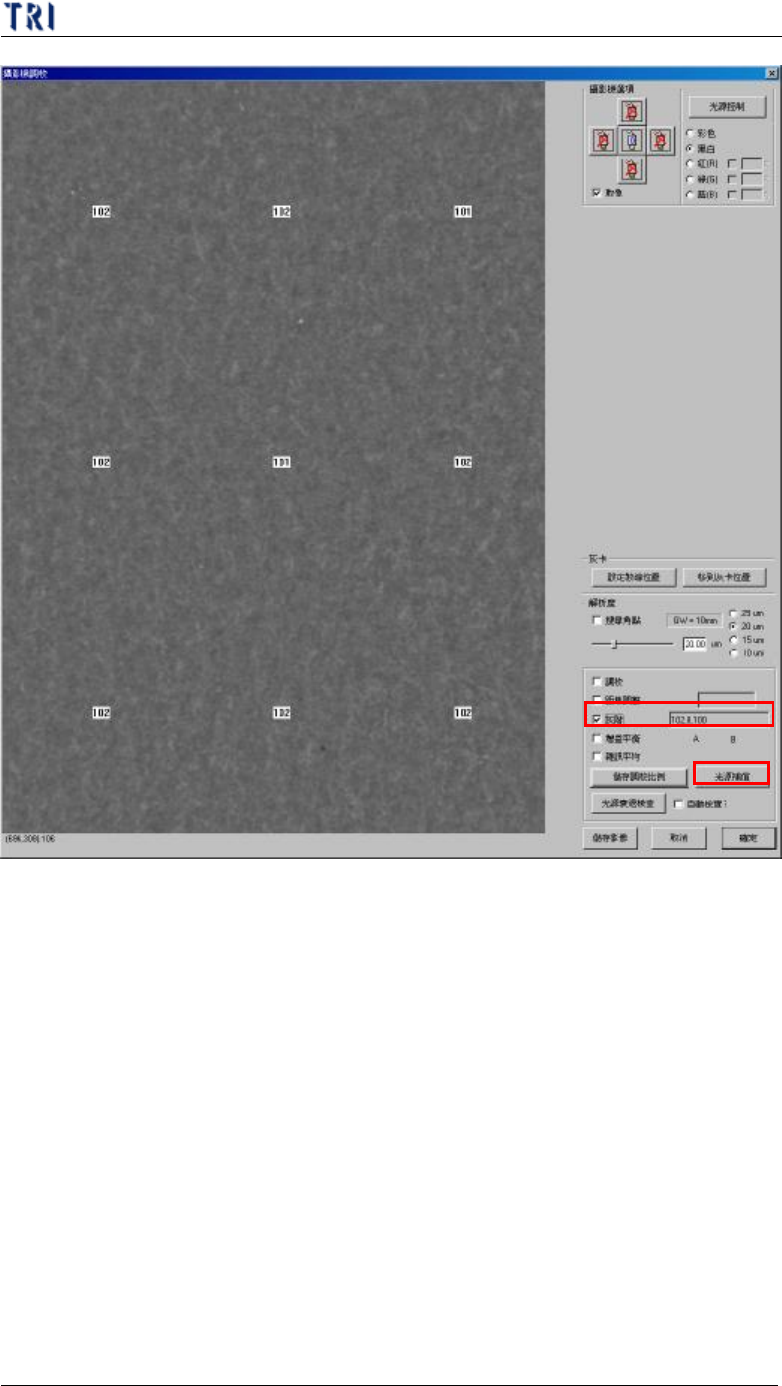

Step6. 勾選[灰階(Gray Level)]選項，系統即會顯示出目前影像的灰階值。燈光需
設定為 60mA，全區亮度 128。
Step7. 按下[光源補償(Lighting Balance)]按鈕，並輸入密碼[7100]，系統即開始進
行燈光補償的動作。(注意事項：請確認五部攝影機擷取的影像均落在灰
卡範圍之內）
2. 燈光衰減自動檢查功能(Lighting Decay Auto Check)
Ø 此功能可對於攝影機以軟體檢測中心位置亮度值(未補償前)與出廠設定
值的差異(衰減)程度。
Step1. 開啟 TR7500 主程式且進入[Utilities/Camera Alignment]視窗。
Step2. 移動 X-Y table 使得攝影機位置位於灰卡的正上方。
