附 錄一、燈光 補償 T R 7500 E 使用手冊 2 82 出 現 警告視窗 ， 詢問 是 否 繼續 執 行 光源 衰退 檢 查 。 i i. 若 亮 度 衰 減 程度 均 小 於 1 0% ， 則 系統將 繼續 自動 執 行 光源 補償 動作 。 若 亮 度 衰 減 程度大 於 1 0% ， 則 出 現如 S t e p6 之 警告視窗 。

100%1 / 290
附錄一、燈光補償
TR7500E 使用手冊
280
Step5. 移動 X-Y table 使得攝影機位置位於灰卡的正上方，或按[移到灰卡位置]
按鈕亦可。
Step6. 勾選[灰階(Gray Level)]選項，系統即會顯示出目前影像的灰階值。燈光需
設定為 60mA，全區亮度 128。
Step7. 按下[光源補償(Lighting Balance)]按鈕，並輸入密碼[7100]，系統即開始進
行燈光補償的動作。(注意事項：請確認五部攝影機擷取的影像均落在灰
卡範圍之內）
2. 燈光衰減自動檢查功能(Lighting Decay Auto Check)
Ø 此功能可對於攝影機以軟體檢測中心位置亮度值(未補償前)與出廠設定
值的差異(衰減)程度。
Step1. 開啟 TR7500 主程式且進入[Utilities/Camera Alignment]視窗。
Step2. 移動 X-Y table 使得攝影機位置位於灰卡的正上方。
附錄一、燈光補償
TR7500E 使用手冊
281
Step3. 按下[光源衰退檢查(Light-Decay Check)]按鈕。

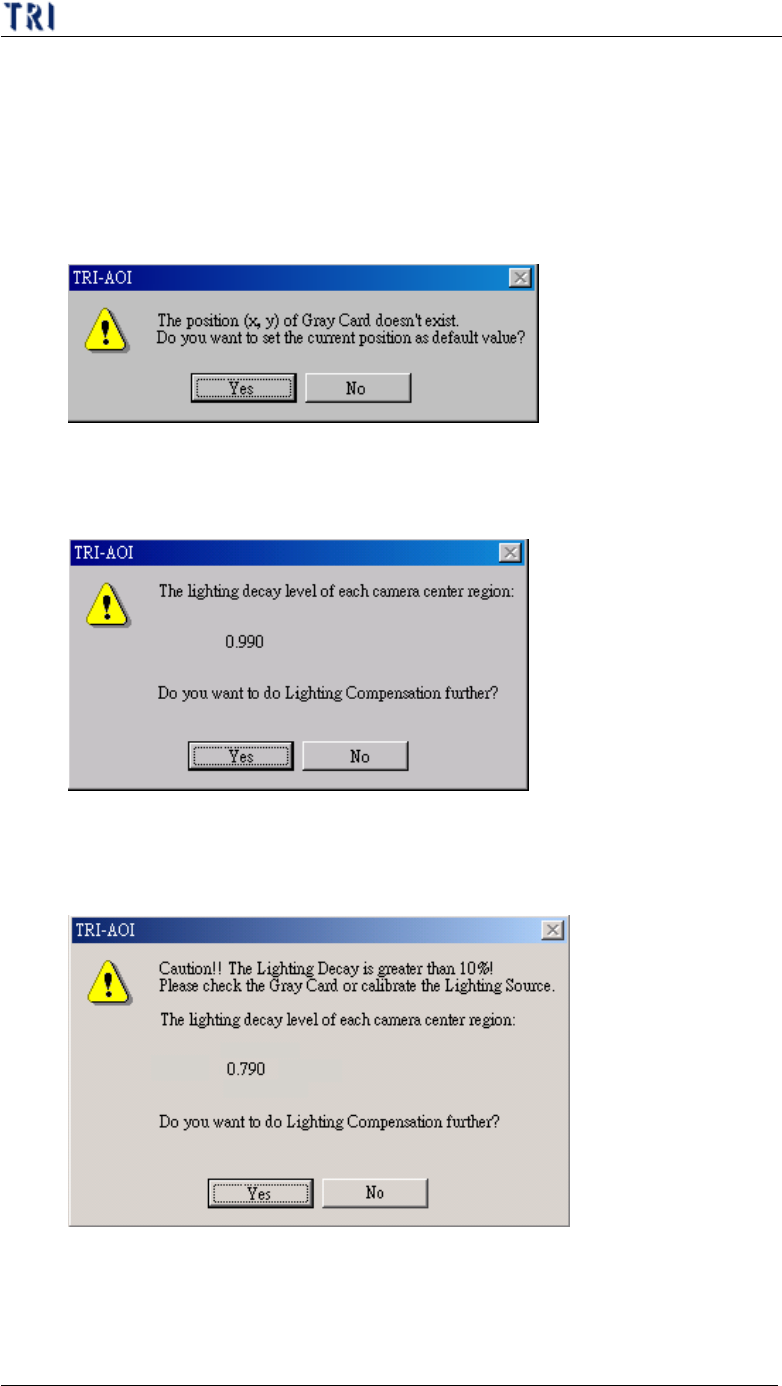

Step4. 若為第一次使用此功能，則會出現以下視窗詢問是否要儲存灰卡的位置。
灰卡的 X 軸座標與 Y 軸座標值將儲存在登錄檔中，變數名稱各為
[GrayCardPosX]及[GrayCardPosY ]。當這兩個變數已經存在於登錄檔時，
則系統不會再詢問是否要儲存座標位置。若 使用者想要更改已儲存的座標
值，可先將攝影機移動到灰卡位置後，按下[設定教導位置]按鈕即可。
Step5. 按下[光源衰退檢查(Light-Decay Check)] 按鈕後，系統會出現以下視窗，
此視窗會顯示出攝影機的衰減情況百分比，而使用者可以根據衰減的情況
決定是否繼續進行燈光補償的動作。
Step6. 如果有任何一隻攝影機影像亮度衰減的程度大於 10%，則在步驟五中出
現的對話框會以以下的警告形式出現，提醒使用者衰減的情況過於嚴重，
需要注意。
Step7. 如果勾選[自動檢查(Auto Check)]，表示每當開啟程式時，系統即會自動
執行燈光衰減程度的檢查。

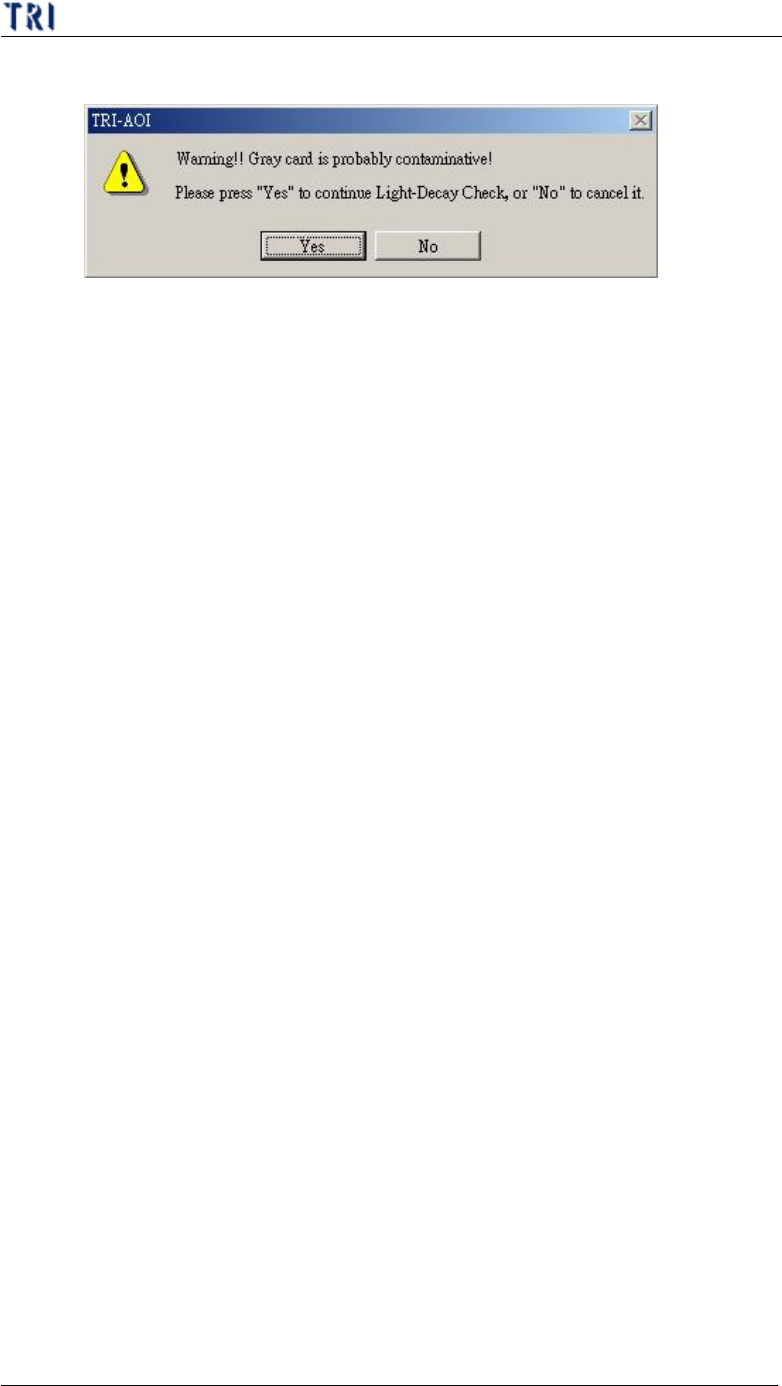

i. 自動檢測灰卡是否有異物干擾或不均勻狀況。若無，繼續執行；若有，
附錄一、燈光補償
TR7500E 使用手冊
282
出現警告視窗，詢問是否繼續執行光源衰退檢查。
ii. 若亮度衰減程度均小於 10%，則系統將繼續自動執行光源補償動作。
若亮度衰減程度大於 10%，則出現如 Step6 之警告視窗。
