第 一 章 、 程 式製作 流程 T R 7500 E 使用手冊 27 ( 1 1) 出 現 視窗 顯示 2 號 板 的 定位元件 座 標 ， 請 按 [ 確 定 ] ( 1 2) 系統回 到 [ 產生多連板元件資料 ] 頁籤 ， 並 顯示 出 2 號 板 已完成的 相關 資料 再 按下此按 鈕 取得 元件 座 標 首 先 移 動攝影 機 至 元件 中 心 位置
第一章、程式製作流程
TR7500E 使用手冊
26
(9) 輸入 2 號板的定位元件名稱，可以選擇本片板子上的任何一個元件，但為節
省時間通常使用與 1 號板相同元件。若此板為背面板，則需選擇位於背面的
元件。接著按[確定]。

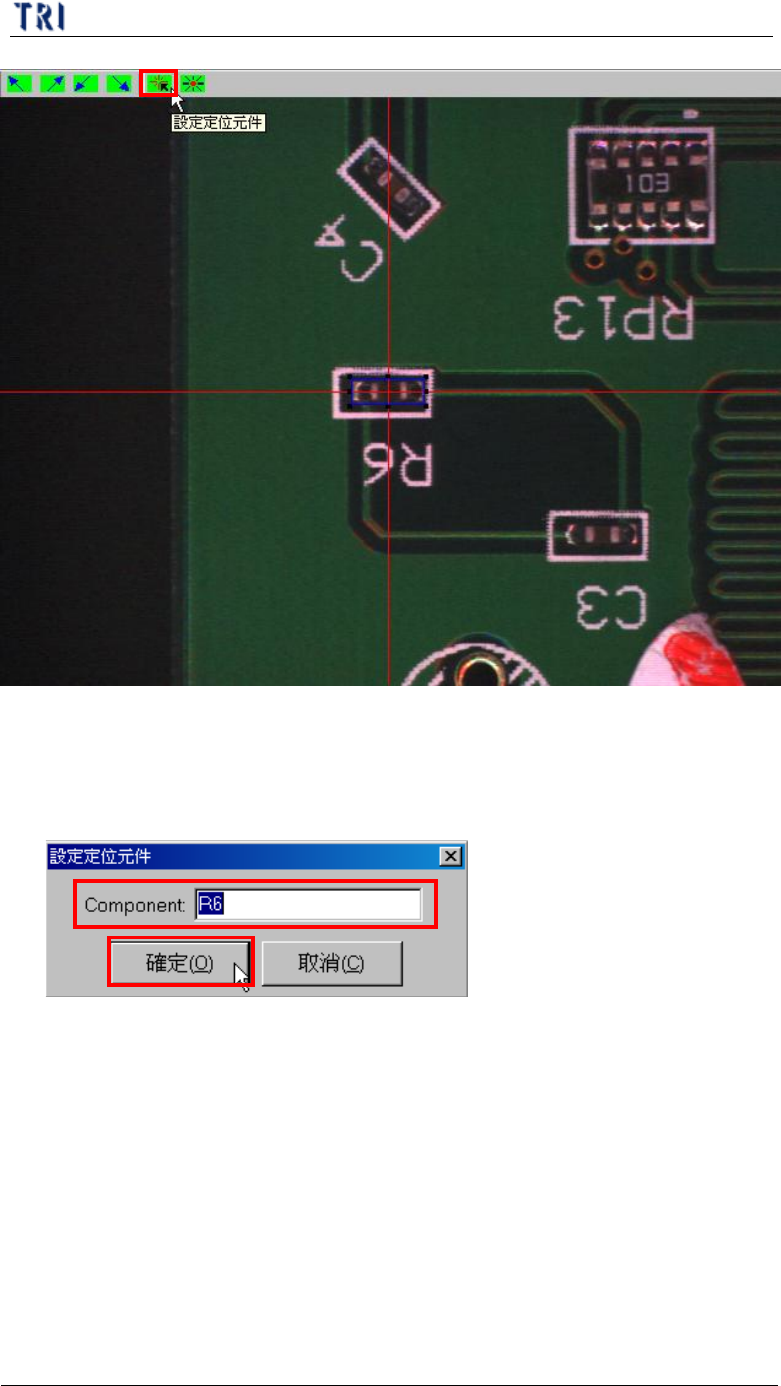

(10) 移動攝影機中心位置到指定元件的中心位置，接著按下[取得定位元件 CAD
座標]按鈕。
第一章、程式製作流程
TR7500E 使用手冊
27

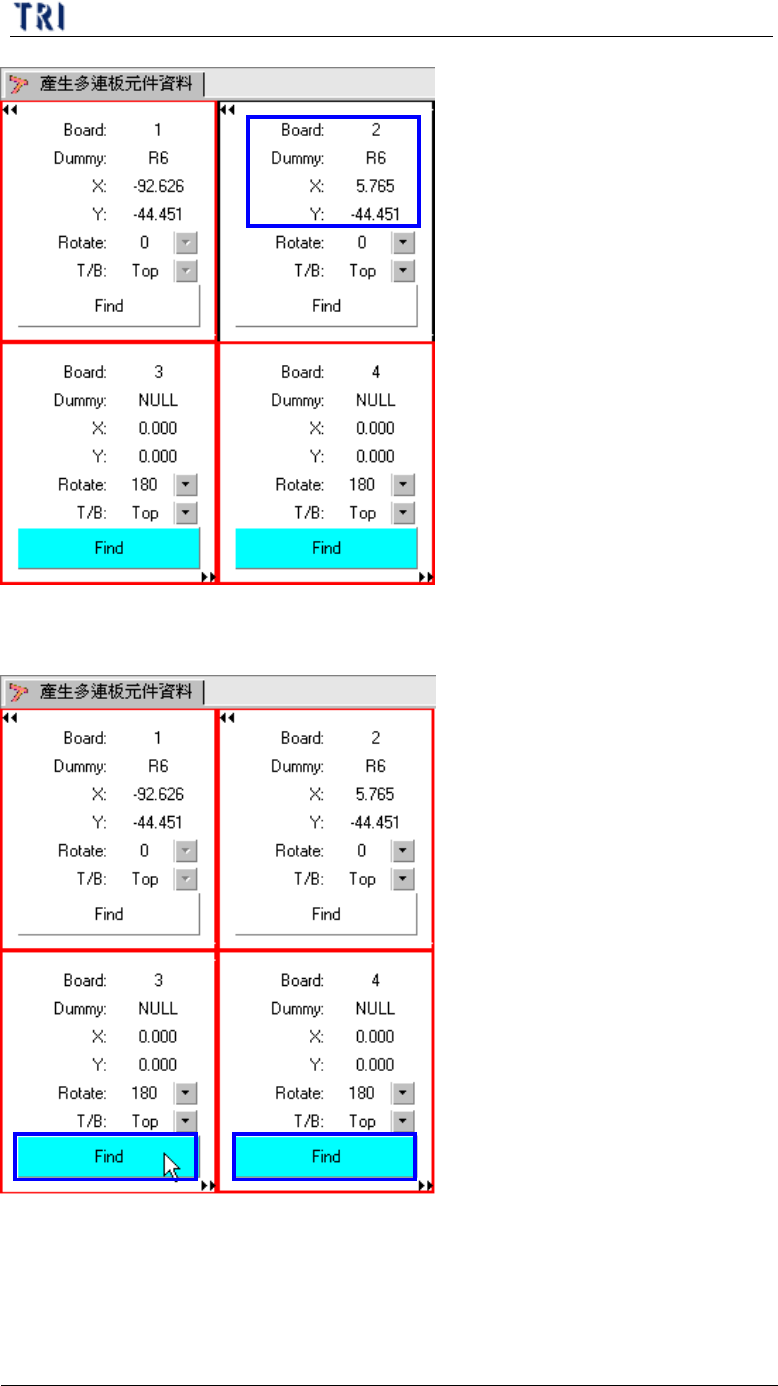

(11) 出現視窗顯示 2 號板的定位元件座標，請按[確定]
(12) 系統回到[產生多連板元件資料]頁籤，並顯示出 2 號板已完成的相關資料
再按下此按鈕取得
元件座標
首先移動攝影機
至元件中心位置
第一章、程式製作流程
TR7500E 使用手冊
28
(13) 接著以相同的方法設定其餘多連板的資訊
(14) 全部完成後[產生多連板元件資料]頁籤如下，若有需要修改可再次按下該板
的[Find]按鈕，重新尋找定位元件。
