第一章、程式製作流程
TR7500E 使用手冊
30
5. 學習對位標記
5.1. 學習對位標記
l 學習對位標記以作為每片待測板位置的標準

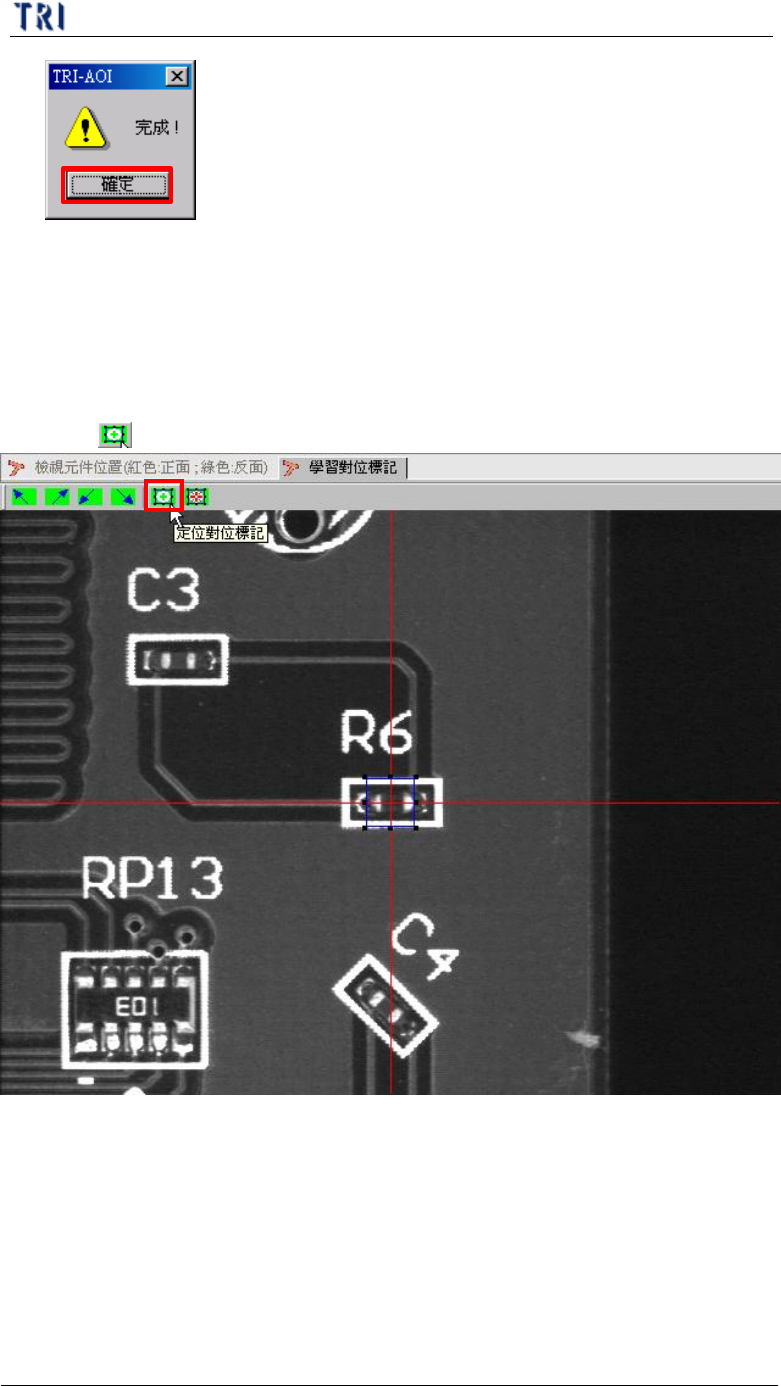

(1) 按下[ 定位對位標記]按鈕
(2) 首先尋找第一個對位標記(Fiducial0)。若對位標記點有座標列在 CAD 中，則
可直接輸入其元件名稱，接著按[確定]，若對位標記點沒有座標列在 CAD
中，則可按[無 CAD]，以手動尋找對位標記。
l 有 CAD

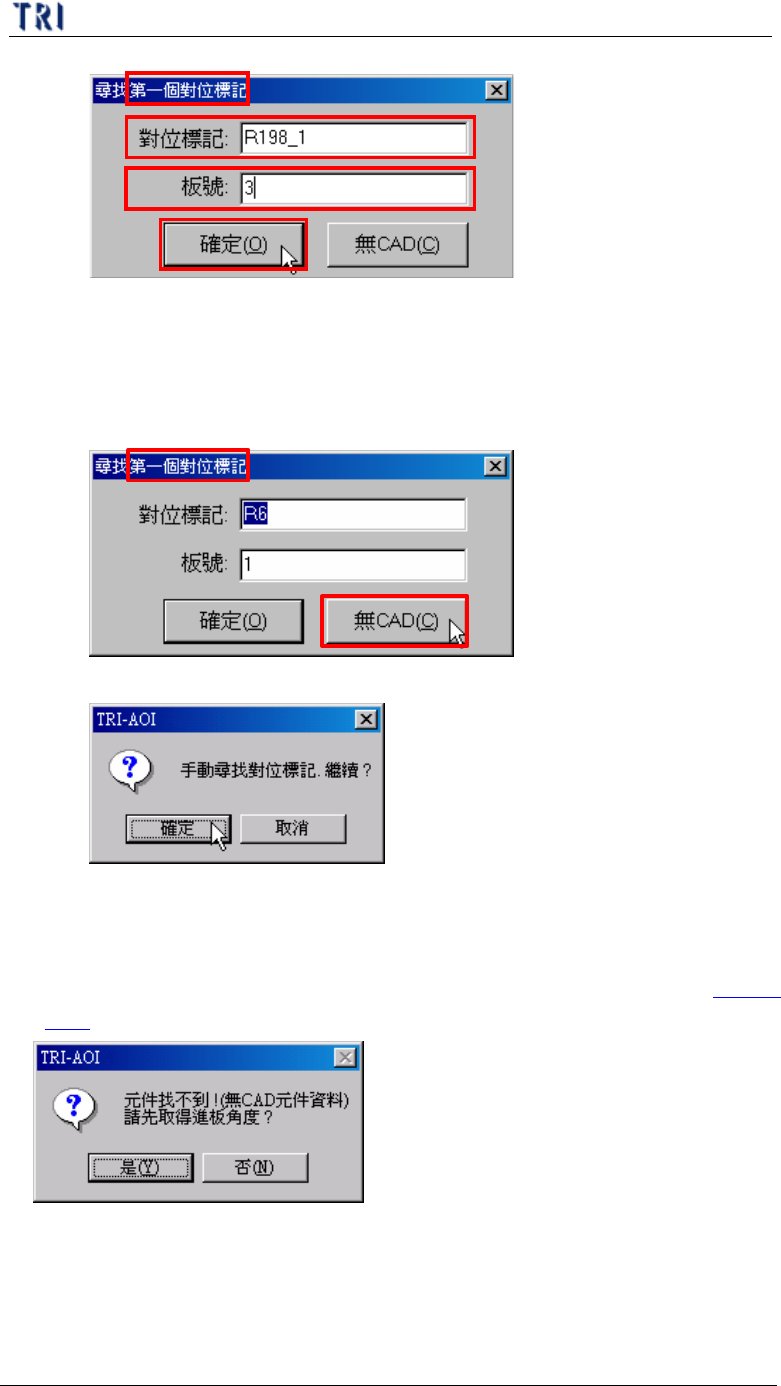

步驟1. 輸入對位標記的名稱及所在板號，並按下[確定]
第一章、程式製作流程
TR7500E 使用手冊
31
步驟2. 系統會將攝影機自行移動到所在元件位置
l 無 CAD
步驟1. 按下[無 CAD] 按鈕
步驟2. 出現[手動尋找對位標記]視窗，請按[確定]
步驟3. 需要使用[運動控制視窗]或按滑鼠左鍵來移動攝影機至指定之
元件位置
l 若待測板為單板，且在此步驟選擇[無 CAD]，則按下此[無 CAD]按鈕時，系
統會出現詢問訊息，要求先取得進板角度。取得進板角度步驟請參閱第一章
4.3. 。
l 若待測板為單板，且對位標記點有列在 CAD 檔上時，系統會已對為標記之
位置計算進板角度，所以就不需要進行取得進板角度的動作。
第一章、程式製作流程
TR7500E 使用手冊
32

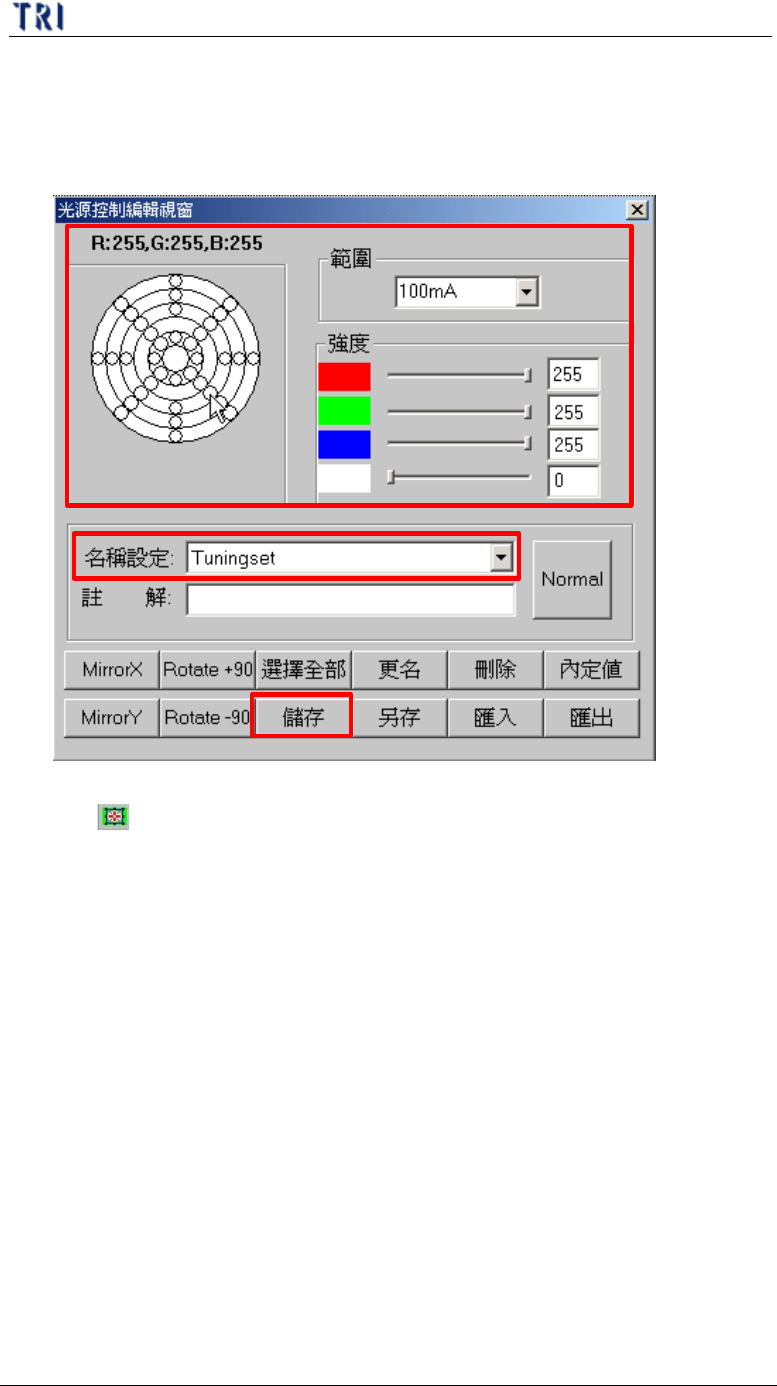

(3) 設定第一對位標記點的燈光。若目前的燈光無法看清定位點的形狀，可按下
[光源設定按鈕]，會出現[光源控制編輯視窗]。選擇名稱為[Fiducial0]的燈光
作調整，直到合適定位標記點後，按下[儲存]按鈕，燈光即設定完成。
1.選取
2.調整
3.儲存
(4) 按下[ 擷取對位標記]按鈕
