第一章、程式製作流程
TR7500E 使用手冊
35
步驟2. 出現視窗顯示標記點的座標，按[確定]
步驟3. 系統將以目前抓取的影像作為標記點的標準影像
第一對位標記
點的影像
(6) 按下[ 定位對位標記]按鈕，設定第二對位標記點
第一章、程式製作流程
TR7500E 使用手冊
36

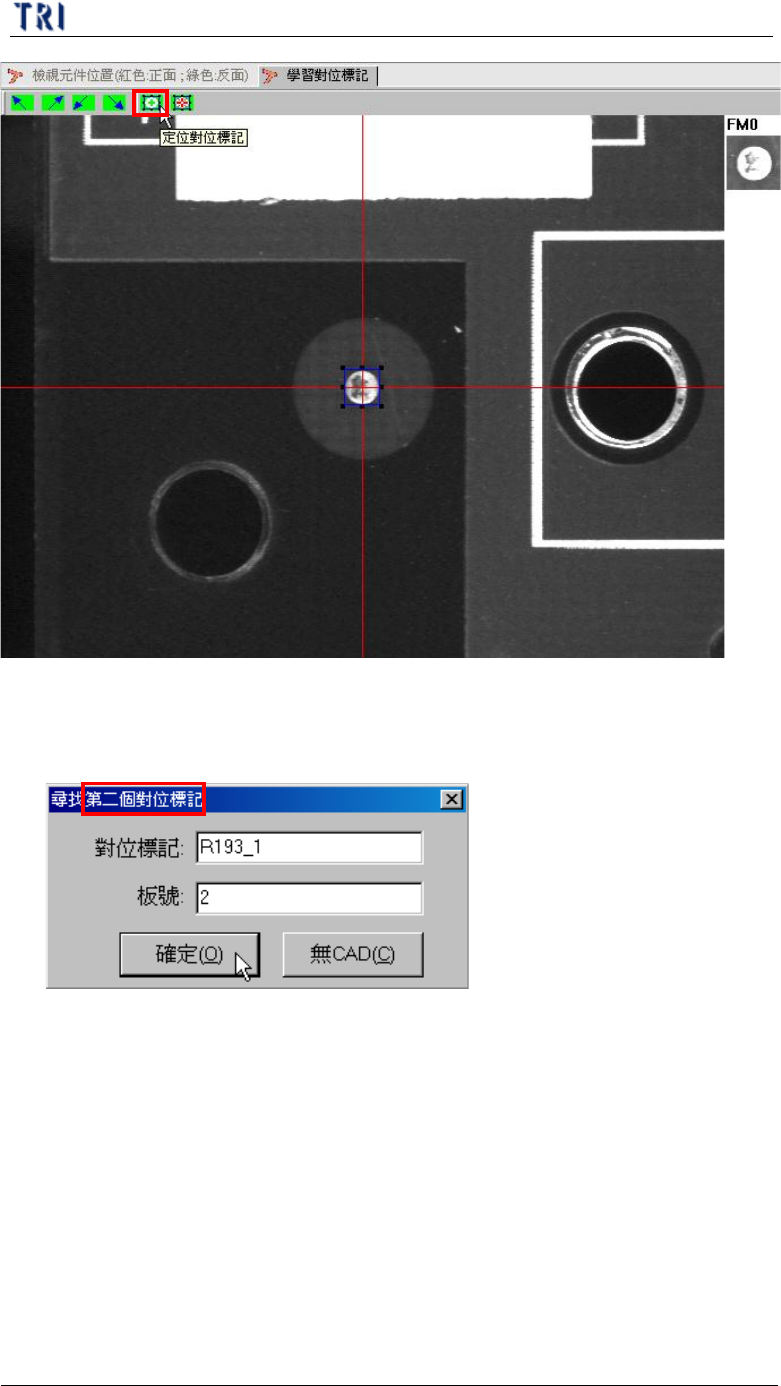

(7) 輸入第二個對位標記點的名稱以及所在的板號，按[確定]。或按下[無 CAD]
使用手動尋找定位標記位置。
(8) 設定第二對位標記點的燈光。若目前的燈光無法看清定位點的形狀，可按下
[光源設定按鈕]，會出現[光源控制編輯視窗]。選擇名稱為[Fiducial1]的燈光
作調整，直到合適定位標記點後，按下[儲存]按鈕，燈光即設定完成。
第一章、程式製作流程
TR7500E 使用手冊
37
1.選取
2.調整
3.儲存
(9) 按下[ 擷取對位標記]按鈕
3. 按下此按鈕擷
取對位標記
1.
移動攝影機至標記
點的中心位置
2. 調整藍色框的大小至
與標記點相同，如此可
協助尋找標記點的中心
位置
