第一章、程式製作流程
TR7500E 使用手冊
40
1.
將攝影機移動到
1
號板的右下角位置
2.
按下此按鈕取得
1
號板右下角的位
置座標

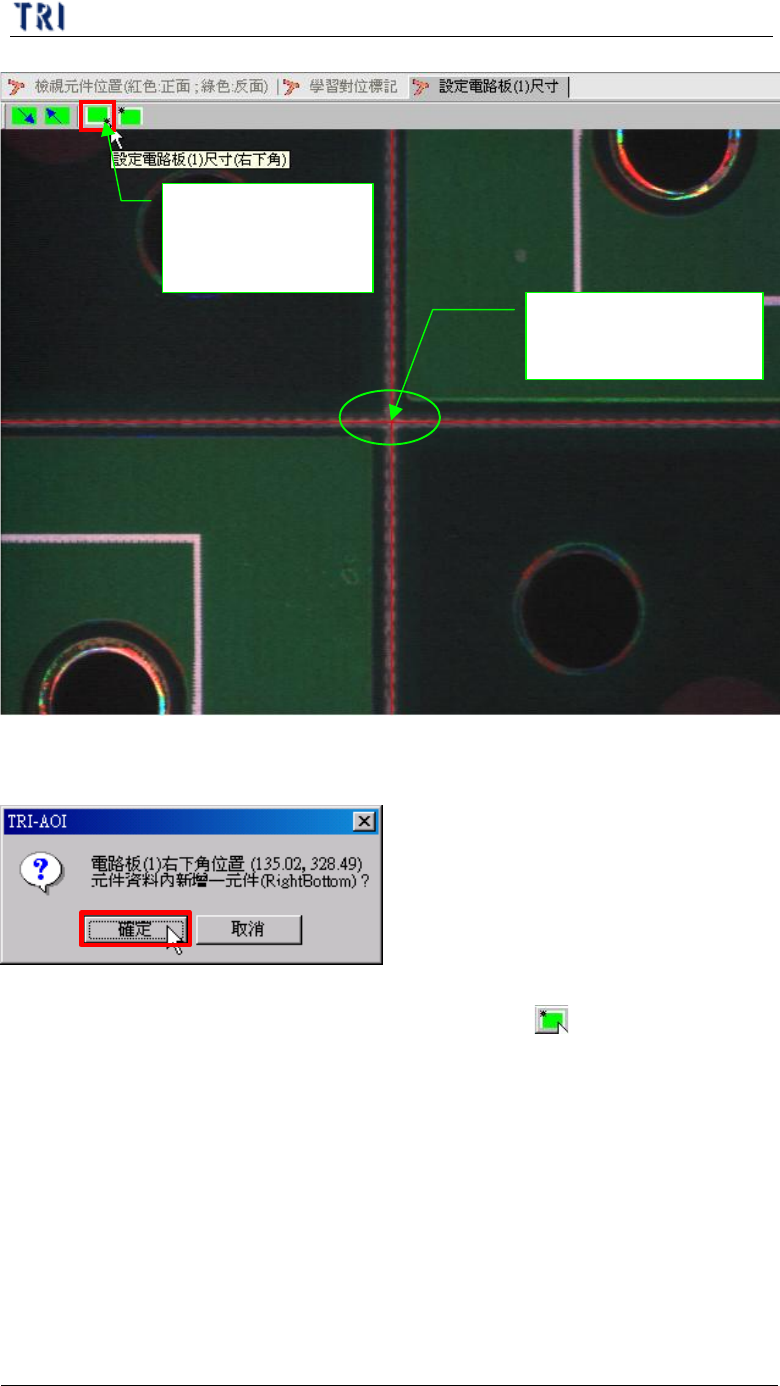

(2) 出現確認 1 號電路板右下角位置座標視窗，請按[確定]。
(3) 將攝影機移動到1 號電路板的左上角位置後，按下[ 設定電路板(1)尺寸(左
上角)]按鈕，取得其座標位置。
第一章、程式製作流程
TR7500E 使用手冊
41
1. 將攝影機移動到 1
號板的左上角位置
2.
按下此按鈕取得
1
號板左上角的位
置座標
(4) 出現確認 1 號電路板左上角位置座標視窗，請按[確定]。
(5) 完成電路板尺寸設定後請在畫面左上方按下[下一步]按鈕，系統將出現[關閉
視窗]訊息，請按[確定]。
第一章、程式製作流程
TR7500E 使用手冊
42
(6) [建立電路板元件資料]之所有步驟已經完成，畫面上也已將完成之步驟畫上
作記號。
6. 編輯元件資料庫(Library)
l 此步驟是針對不同封裝類型(Type)的元件，建立其專屬的資料庫，其內容包
跨產生所需的檢測框、安排檢測框的大小及位置、設定各檢測框的參數，以
及抓取所需標準影像等等。所產生的元件資料庫將被儲存在
[C:/AOI/packagelibrary]資料夾中，而所抓取的影像將被儲存在
[C:/AOI/imagelibrary]資料夾中。
(1) 在[ATPG 流程]欄位之左下方，選擇[微調]頁籤，接著點選[Library]。在
[Component Type]列表上按兩下，此時攝影機會先尋找對位標記點，接著即
列出所有類型的元件列表。
