第 一 章 、 程 式製作 流程 T R 7500 E 使用手冊 43 ( 2) 所 列 出的類型 中 ， 藍色 記 號 表 示 系統 中 已 經 儲存有 元件資料庫 ， 紅色 記 號 表 示 此類型 之 資料庫 尚未 建立。 ( 3) 在 列 表上以滑鼠左鍵 點 選後 ，可以 編輯 或 檢視 該 類型 元件 之 資料庫 在此 處 雙擊滑鼠左鍵
第一章、程式製作流程
TR7500E 使用手冊
42

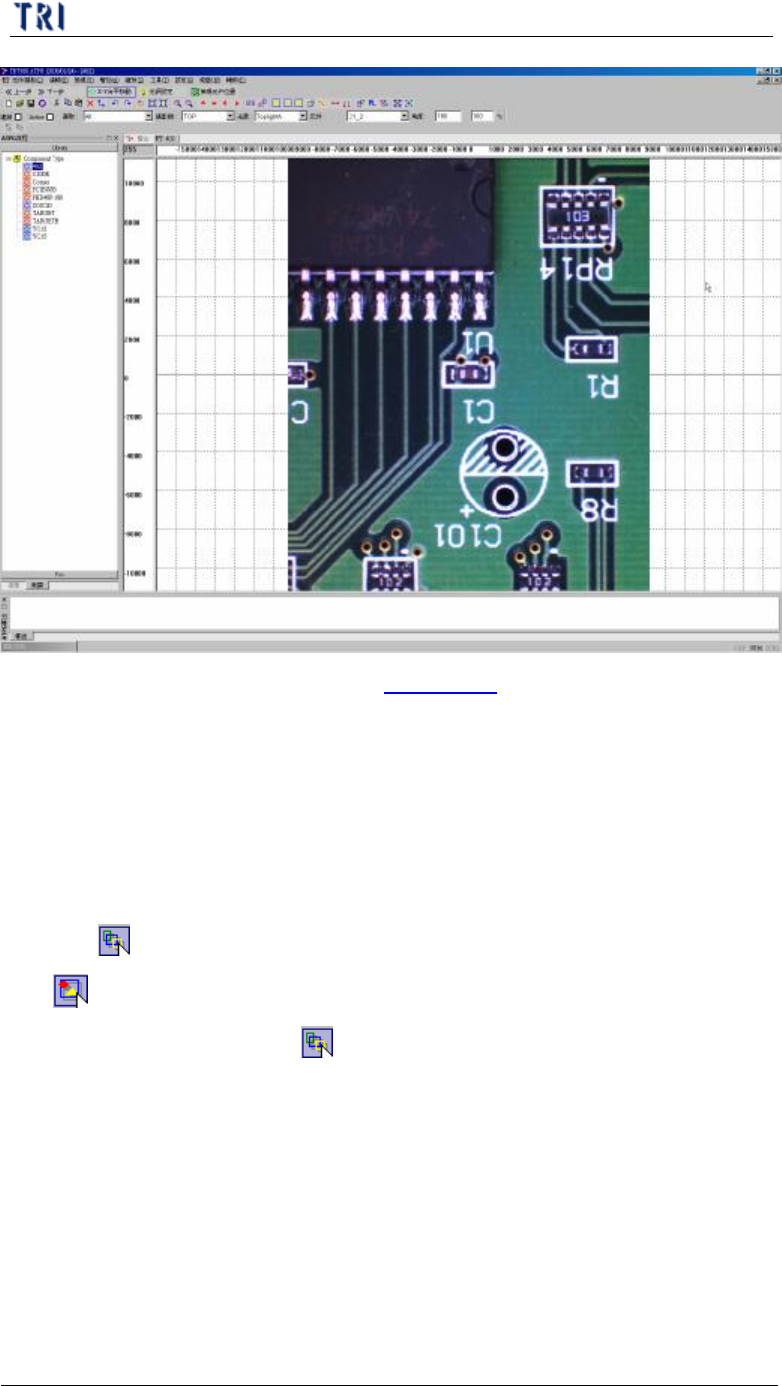

(6) [建立電路板元件資料]之所有步驟已經完成，畫面上也已將完成之步驟畫上
作記號。
6. 編輯元件資料庫(Library)
l 此步驟是針對不同封裝類型(Type)的元件，建立其專屬的資料庫，其內容包
跨產生所需的檢測框、安排檢測框的大小及位置、設定各檢測框的參數，以
及抓取所需標準影像等等。所產生的元件資料庫將被儲存在
[C:/AOI/packagelibrary]資料夾中，而所抓取的影像將被儲存在
[C:/AOI/imagelibrary]資料夾中。
(1) 在[ATPG 流程]欄位之左下方，選擇[微調]頁籤，接著點選[Library]。在
[Component Type]列表上按兩下，此時攝影機會先尋找對位標記點，接著即
列出所有類型的元件列表。
第一章、程式製作流程
TR7500E 使用手冊
43
(2) 所列出的類型中，藍色記號表示系統中已經儲存有元件資料庫，紅色記號表
示此類型之資料庫尚未建立。
(3) 在列表上以滑鼠左鍵點選後，可以編輯或檢視該類型元件之資料庫
在此處雙擊滑鼠左鍵
第一章、程式製作流程
TR7500E 使用手冊
44
(4) 資料庫建立方式之詳細說明請參閱第三章 10. 。
(5) 若所有所需之元件之資料庫皆已完成，則可以將視窗關閉跳回[流程]頁籤中
之[整合]步驟。
7. 整合元件庫
l 此步驟是對於此電路板上所有的元件，套用其所屬種類的元件資料庫。
(1) 按下[ Merge All]按鈕，表示所有類型的資料庫都要整合進程式中，若按下
[ Merge Component Type]按鈕表示只針對右方所選取的元件種類作整
合，一般的情況都是使用[ Merge All]按鈕整合全部。
