第一章、程式製作流程
TR7500E 使用手冊
45

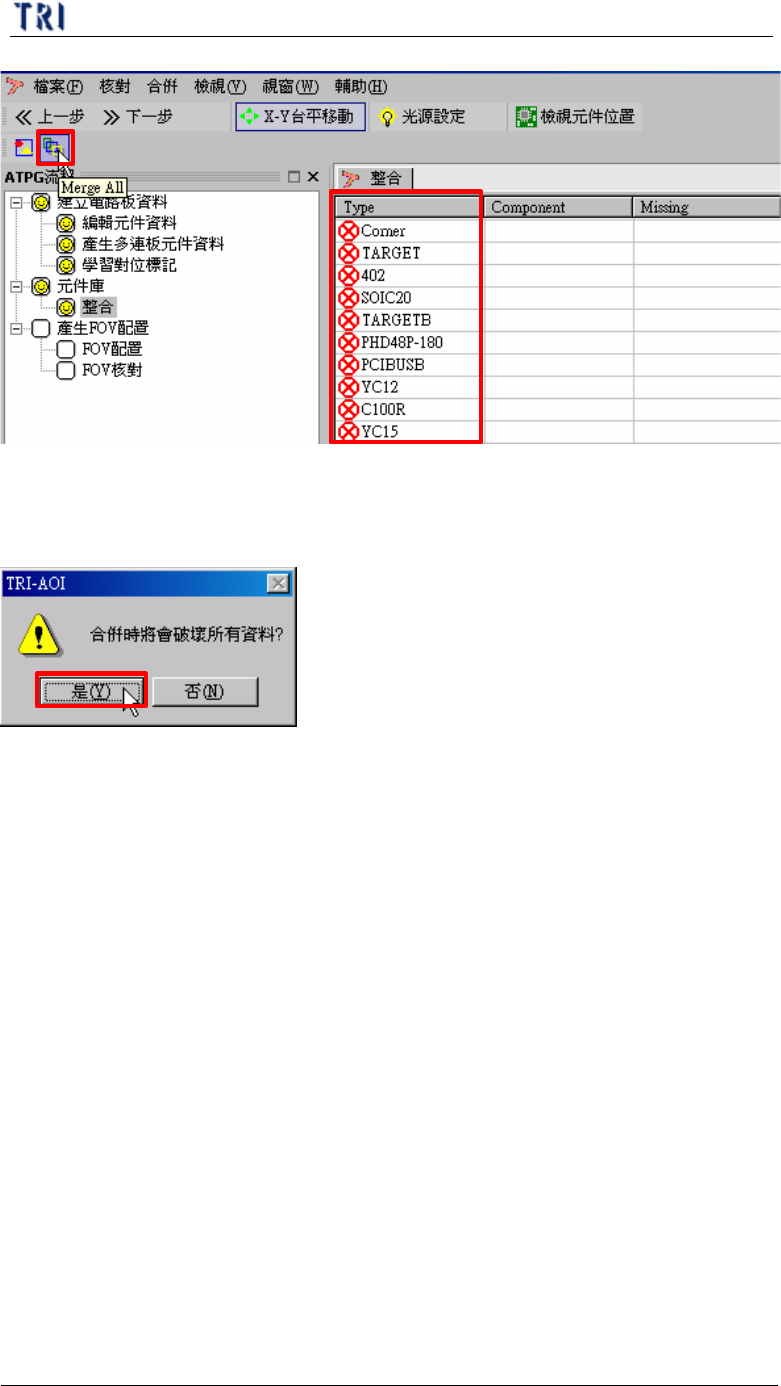

(2) 出現警告視窗，表示若重新進行整合步驟將會覆蓋原先資料，請按下[是]。
若按下[否]，表示將此動作取消。

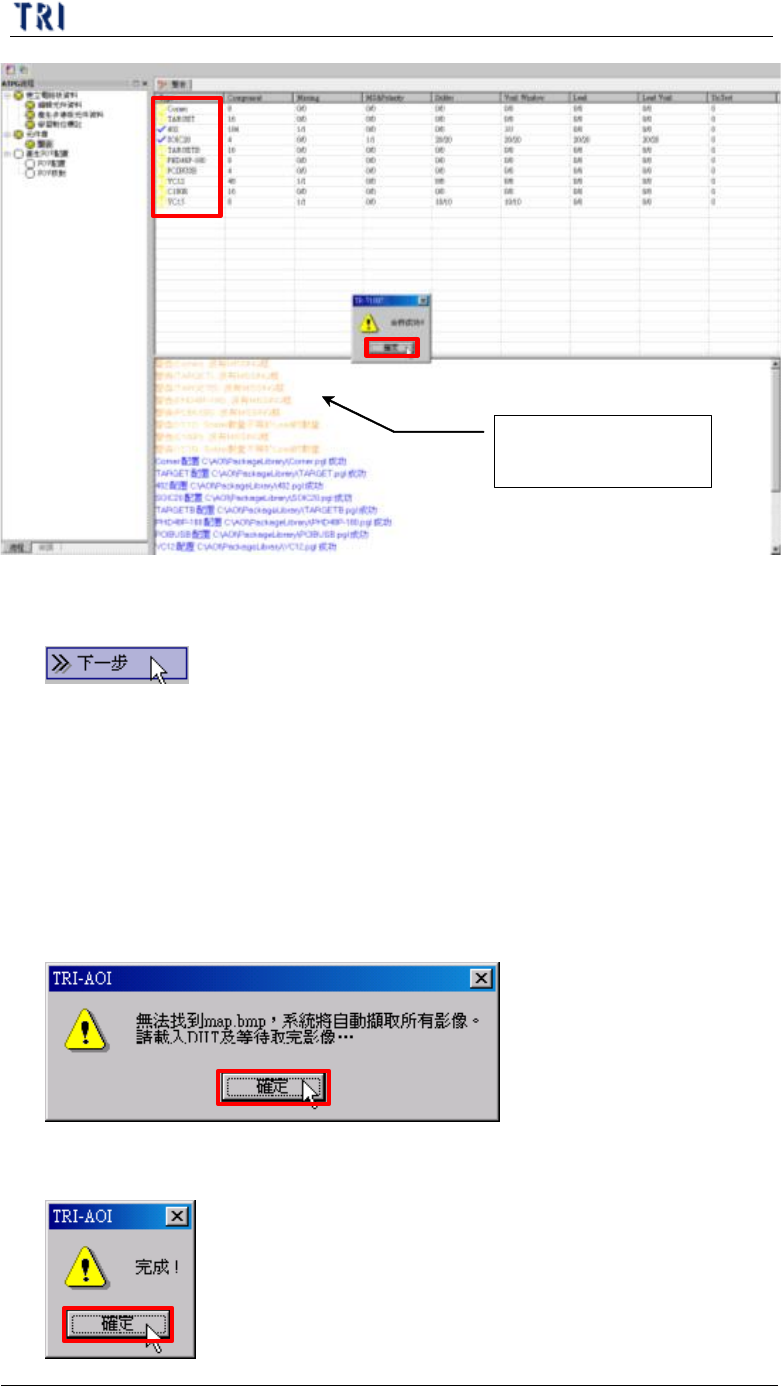

(3) 整合成功，請按[確定]，在整合的步驟中系統會自行計算元件資料庫的配置
邏輯，若有問題會在下方警告區域顯示詳細內容，且上方元件種類前也會有
小型圖示顯示，藍色代表成功，黃色代表警告。
第一章、程式製作流程
TR7500E 使用手冊
46
警告區域，顯示整
合的情況
(4) 完成後請按[下一步]
8. FOV(Field of View)配置
l 此步驟是根據元件資料庫整合後的資料，將整片電路板做取像區域的配置，
未來程式就根據這些區域影像來作檢測。
(1) 若本程式尚未抓取電路板的完整圖形，即在本程式相同資料夾中沒有
[Map.bmp]檔案的話謝統會先詢問是否要先掃描大圖，請按下[確定]。
(2) 此時攝影機開始移動，擷取大圖影像，完成後會出現[完成]視窗，請按[確
定]。
第一章、程式製作流程
TR7500E 使用手冊
47

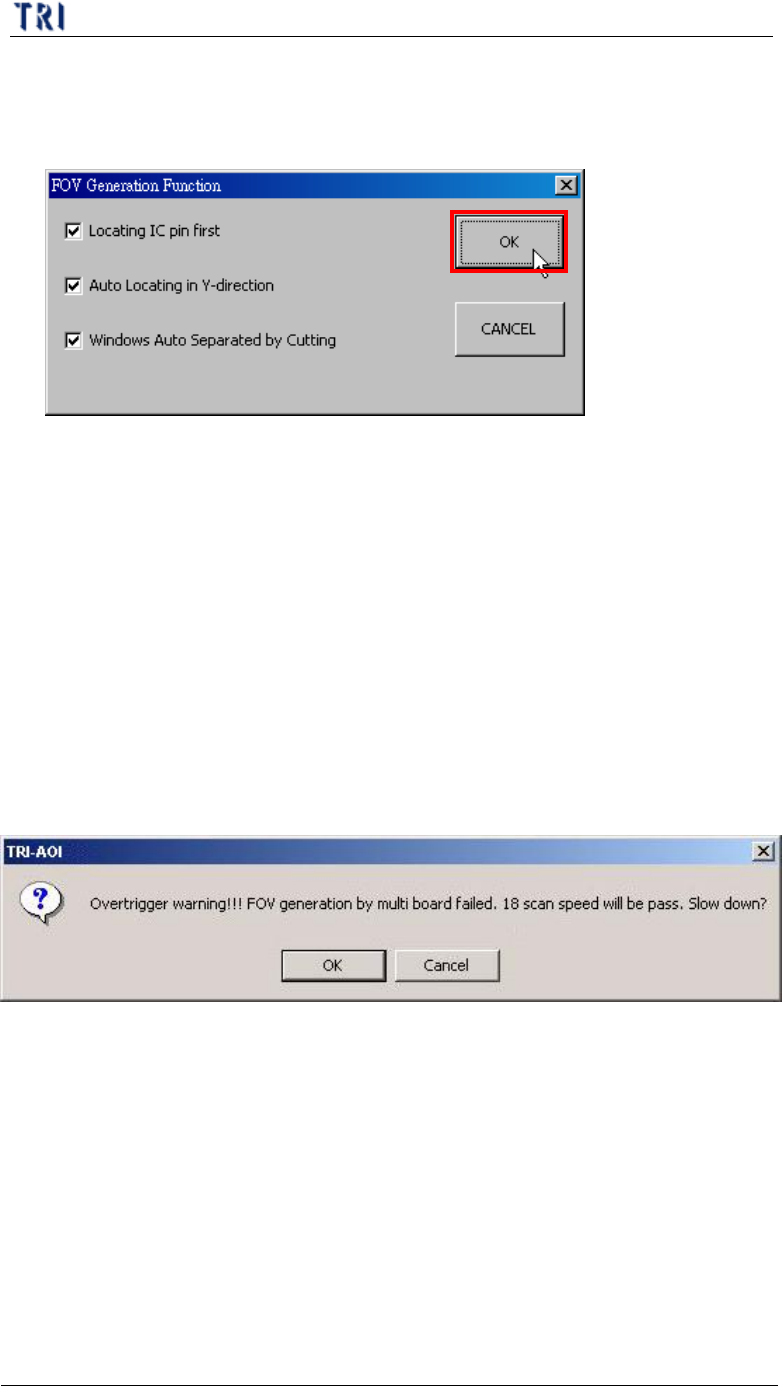

(3) 大圖抓取完成後，出現[FOV Generation Function]視窗，在此可選擇 FOV 配
置時所希望的配置方式及檢測框的安排方式。在此視窗中有三個選項可以做
選擇，分別說明如下。
a. Locating IC pin first–勾選表示同一 IC 的腳的檢測框將會盡量可能安排
在最少的 FOV 中。
b. Auto Locating in Y-direction–勾選的話表示在 FOV 配置完畢後，系統會
再檢視一次是否有被切割到的檢測框可以經由 Y 軸方向上下微調整排
FOV 位置而使之不被切割到，如果可以的話將進行調整。
c. Windows auto separated by cutting–勾選此選項表示，如果無法經由微調
使檢測框不被切割到的話，那麼被切割到的 Missing 框會自動被分割成
兩個以 Missing 框並以邏輯[OR]接起來。
(4) 若多連板間的距離過密，且有元件距離板邊過近，會造成 FOV 過密的現象，
系統必須降速才能夠維持多連板 FOV 的配置，此時會出現如下視窗。遇到
此視窗時，可選擇以下三個方法繼續進行程式製作。
a. 選擇[OK]表示使用系統建議的速度進行掃描及檢測。使用此選項會使用
原本的多連板 FOV 配置，但檢測速度將變慢。
b. 選擇[Cancel]表示不降速，但 FOV 的配置會自動以單板方式配置，即表
示之後製作程式時將無法使用[By Set]套用參數。
c. 重新編輯位於板邊元件的元件資料庫(Library)，可是著將檢測框範圍縮
小，嘗試是否可以避免需要降速的情形發生。
(5) 系統詢問[是否擷取所有的 FOV 影像]，請按[確定]。若按[取消]表示不進行
擷取 FOV 影像的動作。
