第一章、程式製作流程
TR7500E 使用手冊
48

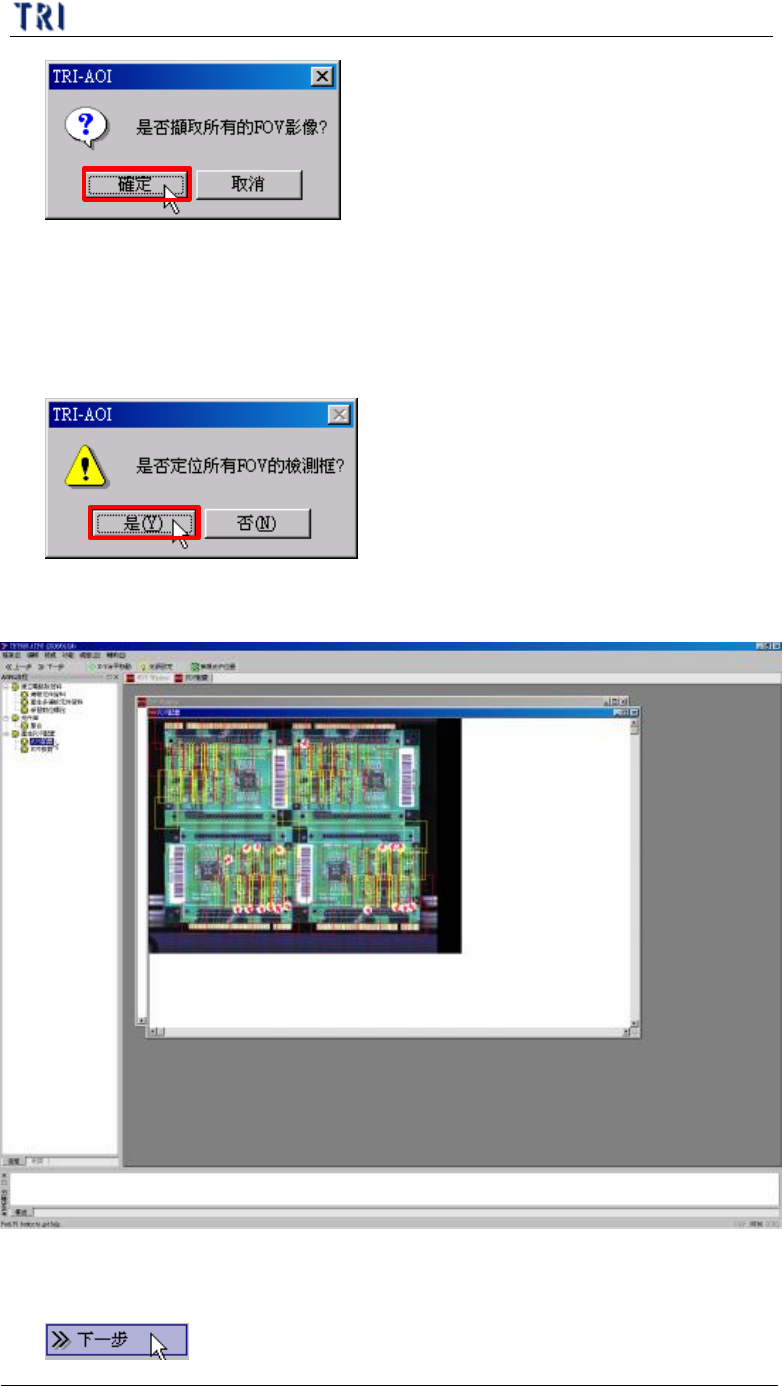

(6) 出現[是否定位所有 FOV 的檢測框]，按[ 是]表示對於在元件資料庫中有抓取
影像的檢測框，系統會自行搜尋所在位置是否有相似的影像，有的話會將檢
測框移動至有相似影像的位置，並且將元件資料庫所抓取的影像套用到該元
件上。若按[否]表示不進行上述用影像再次定位的動作。
(7) 完成後出現整片電路板的[FOV 配置]影像示意圖，表示 FOV 已配置完成。
(8) 按[下一步]
第一章、程式製作流程
TR7500E 使用手冊
49
(9) 系統出現關閉視窗訊息，請按[確定]
9. FOV 核對
l 在此步驟系統會列出關於這片電路板的所有資訊清單，若有需要可以在此清
單中獲得所需的 FOV 資訊。
(1) 請按[下一步]。
(2) 系統出現關閉視窗訊息，請按[確定]
(3) ATPG 流程已全部完成，可按下[ 關閉]按鈕來結束 ATPG 視窗。
第一章、程式製作流程
TR7500E 使用手冊
50
10. 學習(Train)
(1) 按下[Train]按鈕進入學習視窗。
l 主畫面
按下[關閉]按鈕
