第 一 章 、 程 式製作 流程 T R 7500 E 使用手冊 53 ( 2) 檢測 結 果 列 在以下 對 話 框 中 ( 3) 可按 [ 下 張 ] 按 鈕 ， 依序 檢視 F OV 內 檢測框 的 設定 。 亦 可 直接輸 入 號 碼，將 影 像 跳 至 指 定 的 缺 點 F OV 。 缺 點 位置圖 缺 點 列 表 樹 狀 圖 結 果 視窗 微調 功能表區
第一章、程式製作流程
TR7500E 使用手冊
52
l 設定[Warp]框。

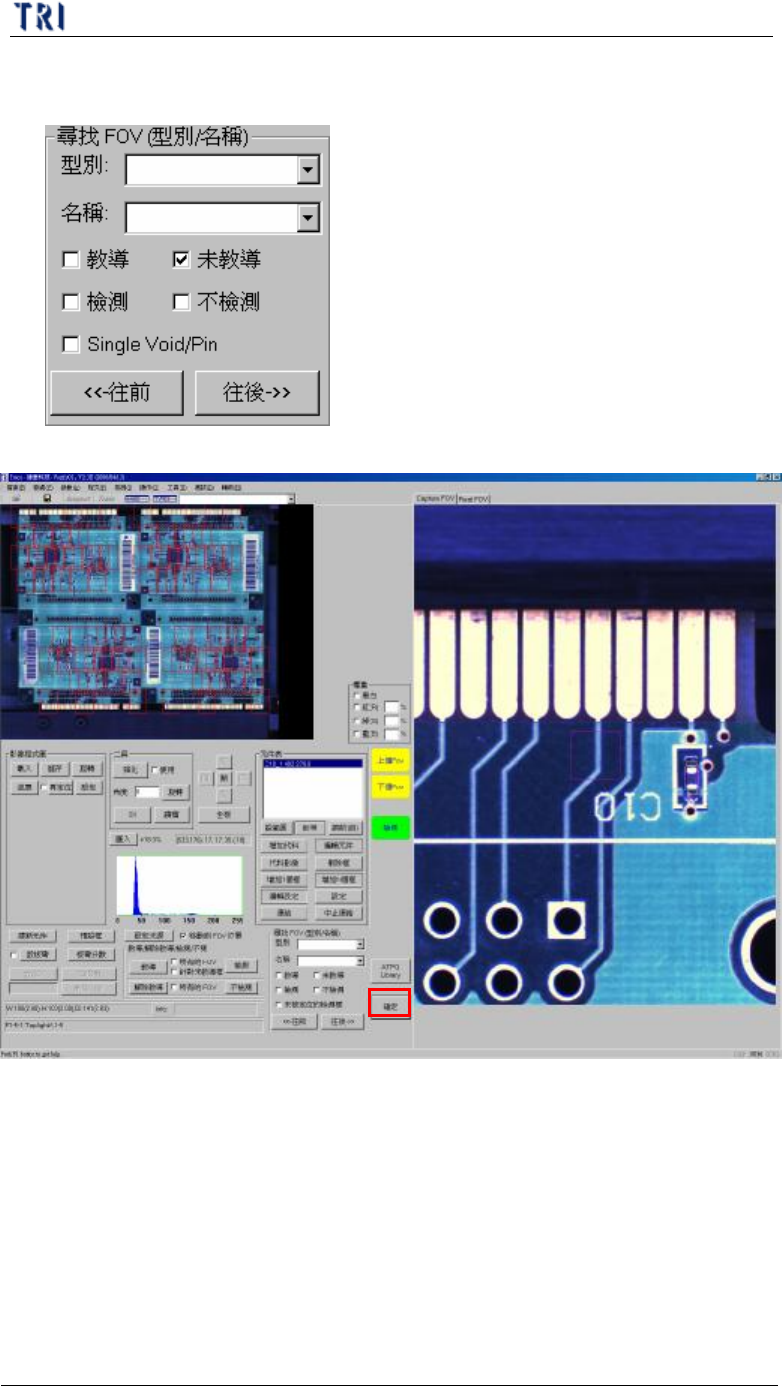

(4) 可搜尋本電路板中未教導的元件進行再次確認。
(5) 每個方向之 FOV 都確認完畢後按[確定]關閉[Train]視窗。
11. 微調(Fine Tuning)
(1) 選擇[檢測/檢測 FOV 影像檔]
第一章、程式製作流程
TR7500E 使用手冊
53
(2) 檢測結果列在以下對話框中
(3) 可按[下張]按鈕，依序檢視 FOV 內檢測框的設定。亦可直接輸入號碼，將
影像跳至指定的缺點 FOV。
缺點位置圖
缺點列表樹狀圖
結果視窗
微調功能表區
第一章、程式製作流程
TR7500E 使用手冊
54
(4) 在影像區或元件列表區點選缺點元件時，右方的缺點樹狀圖列表會自動將該
元件的缺點列表標示出來，使用者可由此確認缺點的檢測框。
