第二章、主程式選單介紹
TR7500E 使用手冊
58
第二章 、主程式選單介紹
1. 檔案(File)
建立一個新的程式
開啟一個已存在的程式
將目前開啟的程式以其他名稱或路徑另存新檔
設定印表機
最近開啟的程式
登出目前的使用者
關閉程式
2. 檢視(View)
勾選表示開啟工具列表
勾選表示顯示狀態列
顯示結果對話視窗並顯示最後的統計結果
設定程式以作業系統的語言顯示
設定程式以英文顯示
3. 參數(Parameter)
關於使用者模式設定及是否連結維修站
設定系統出現警示的狀態
關於此電路板的參數設定
讀取二維條碼功能
定義電路板流水號
第二章、主程式選單介紹
TR7500E 使用手冊
59
3.1. 使用者模式(User Mode)
勾選表示檢測結果將傳送至維修站
勾選表示檢測結果將傳送至遠端編輯站
勾選表使用操作者模式
勾選表使用工程師模式
3.1.1. 連結維修站?(Link to Repair Station?)
l 勾選表示需將機台之檢測結果傳送至維修站，若與維修站之連線中斷時，檢
測結果將暫存在本電腦之[C:\AOI_Repair_Data]資料夾中，待連線恢復時再
將資料傳到維修站。
3.1.2. 連結遠端編輯站?(Link to Offline Editor?)
l 勾選表示需將機台之檢測結果與遠端編輯站連結。若在登錄檔中設定參數
[Offline=1]時，表示機器作為遠端編輯站使用，此時這個選項會顯示為[連線
到主機?]。遠端編輯站詳細功能請參閱第八章。
3.1.3. 操作者模式(Operator Mode)/工程師模式(Engineer Mode)
l [操作者模式]與[工程師模式]需擇一使用，程式開啟時之模式會與前一次的
設定相同。[操作者模式]之使用者沒有編輯程式的權限，僅能進行[開啟程式]
與[開始檢測]等較簡單之步驟。若要切換至[工程師模式]需先輸入密碼，密
碼預設值為[7100]。
3.2. 系統(System)
3.2.1. 當 Repeat Fail 停機
l 當同一個錯誤重複產生達指定次數時，機器之動作停止並發出警告訊息。
l 設定次數視窗
第二章、主程式選單介紹
TR7500E 使用手冊
60

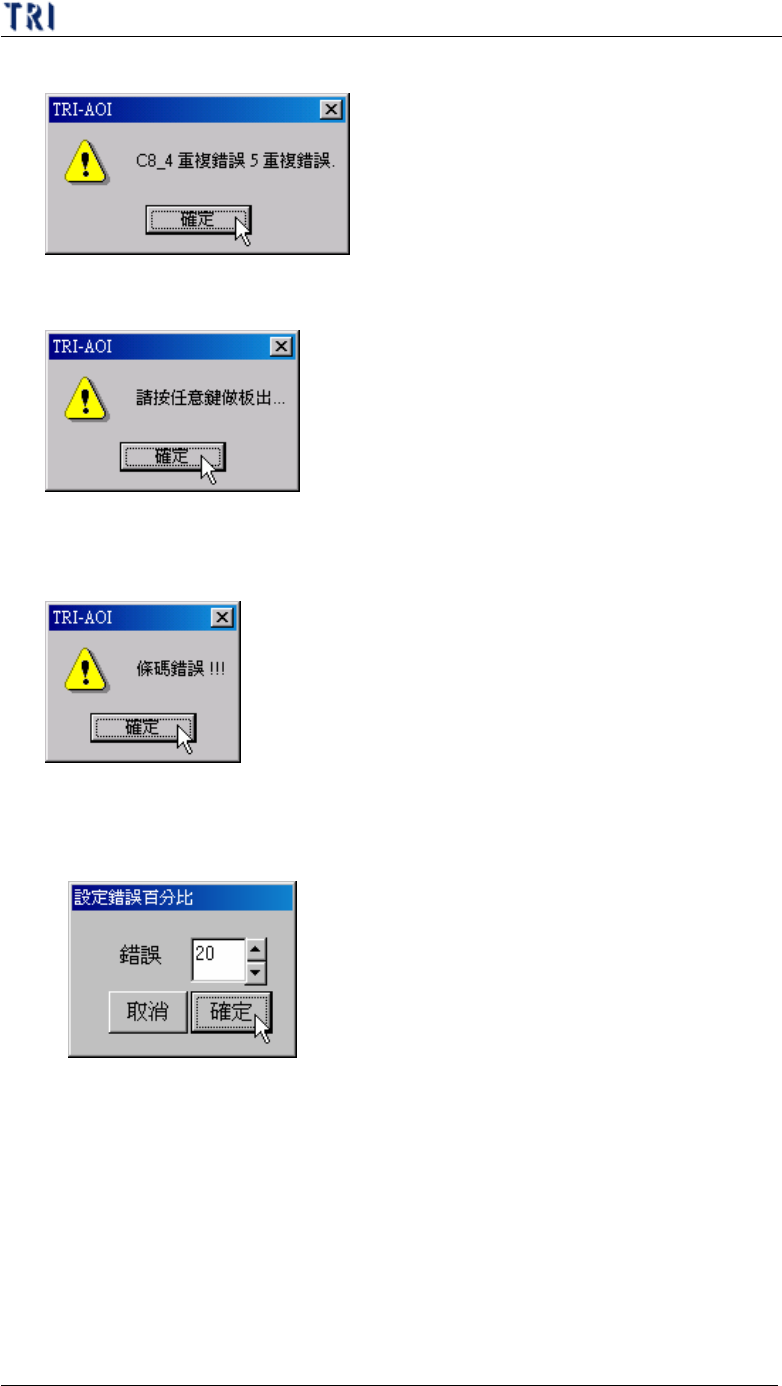

l 警告訊息視窗
3.2.2. 當 Fiducial Fail 停機
l 當找不到對位標記時，機器之動作停止並發出出板訊息。
3.2.3. 當 Barcode Fail 停機
l 需將[測試前檢查條碼]打勾此選項才有作用。勾選表示若沒有讀取到條碼
時，機器之動作停止並發出警告訊息。
3.2.4. 當 Abnormal Fail_board Rate 停機
l 當有缺點的電路板數超過指定比率時，機器之動作停止並發出警告訊息。
l 設定視窗
3.2.5. 轉換 pass/Fail 輸出訊號
l Port 2 的黃白端訊號切換，若原本[通過]之輸出訊號為[短路]而[缺點]的訊號
為[開路]，切換後短路與開路的訊號會相反。密碼為 7100。
