第二章、主程式選單介紹
TR7500E 使用手冊
61
3.3. 電路板(Panel)
3.3.1. 條碼(Bar Code)
3.3.1.1
本頁面功能

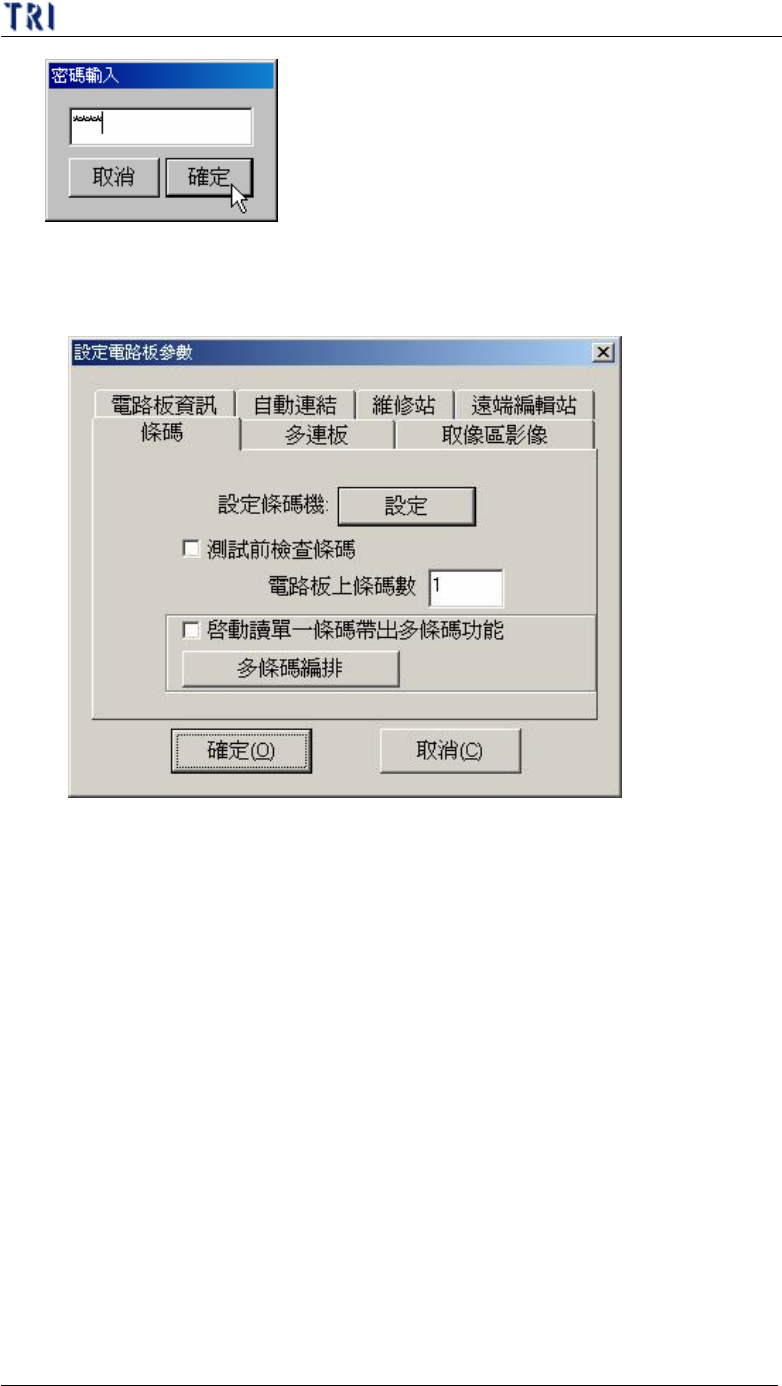

l 設定(Setting) – 按下本案鈕可進入條碼機設定畫面。
l 測試前檢查條碼(Check Barcode) – 勾選表示將讀取條碼功能開啟，每片電路
板測試前須先讀取條碼。
l 電路板上條碼數(Barcode count in one panel) – 輸入本片電路板上需讀取的
條碼總數
l 啟動讀取單一條碼帶出多條碼功能(Assign multi-barcode by reading one
barcode) – 勾選表示在多連板上，當條碼號碼有規則性時，可以只讀取一個
單板條碼後，系統自動帶出其他片單板的條碼資訊。若從左邊進板，則須以
條碼機讀取右上角板子的條碼，若從右邊進板，則須以條碼機讀取左上角板
子的條碼。要使用此功能還需先設定多條碼編排方式。
第二章、主程式選單介紹
TR7500E 使用手冊
62
l 多條碼編排(Multi Barcode Layout) – 若在[電路板上條碼數]的值大於 1，按
下此按鈕可以進入條碼編排的畫面。
n 進板方向(Panel input direction) – 設定進板方向為從左進或從右邊進
板。
n 十進位/十六進位(Decimal/Hex.) – 設定所讀取條碼的進位方式。
n 條碼編排方式(Barcode layout) – 從以下四種當中點選目前所使用的條
碼編排的方式。
AOI
第二章、主程式選單介紹
TR7500E 使用手冊
63
3.3.1.2
條碼機設定步驟

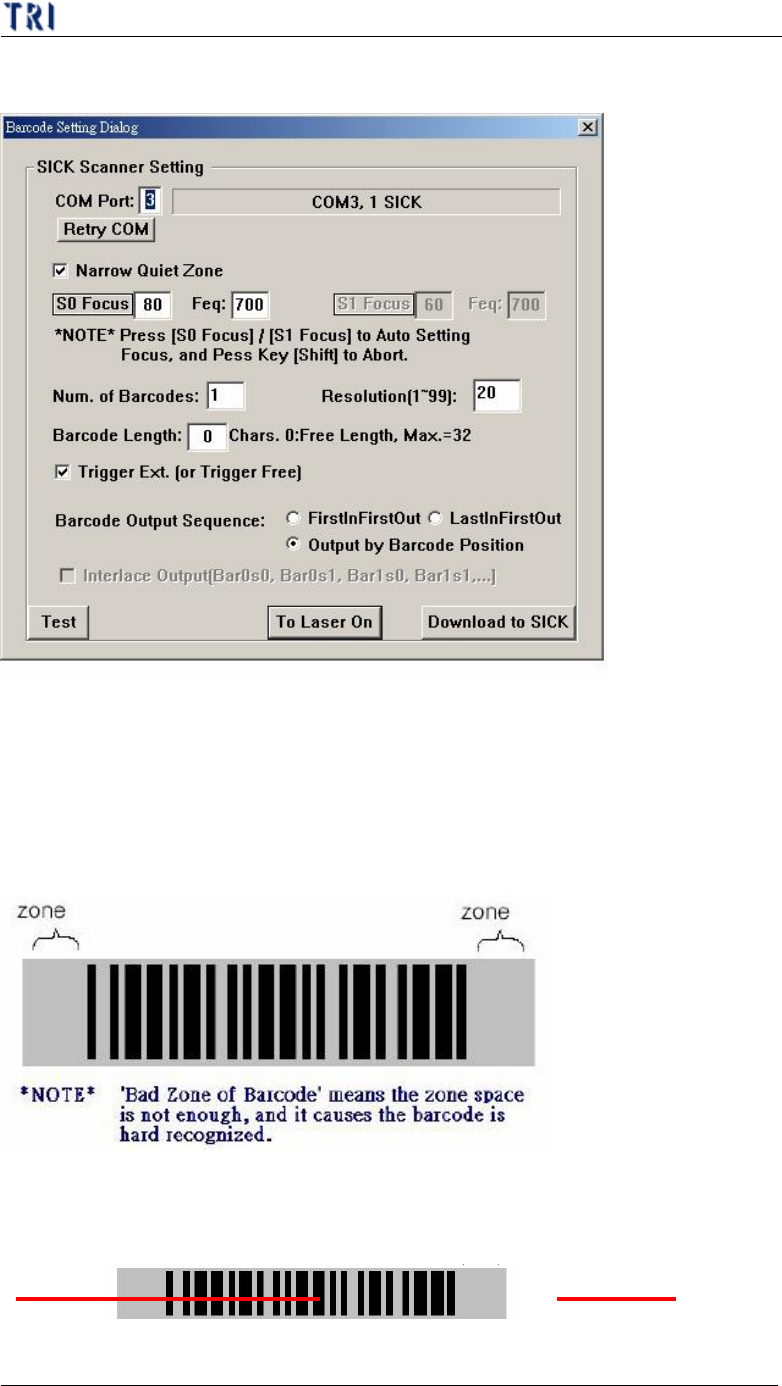

步驟1. 確認 Barcode 是否在 COM3 被偵測到，若顯示如上圖[COM3,1 SICK]為
正常。若沒有偵測到可按[Retry Com]重新尋找，如果還是找不到，需確
認硬體是否裝置正確。
步驟2. 若 Quite Zone 極小（如圖下所示），會使得條碼難以辨識，此時需勾選
[Narrow Quiet Zone]。
步驟3. 按 Laser On 按鈕，使雷射開啟，並調整 Scanner 位置，使雷射與欲讀取
的條碼位置如圖所示。
