第二章、主程式選單介紹
TR7500E 使用手冊
65

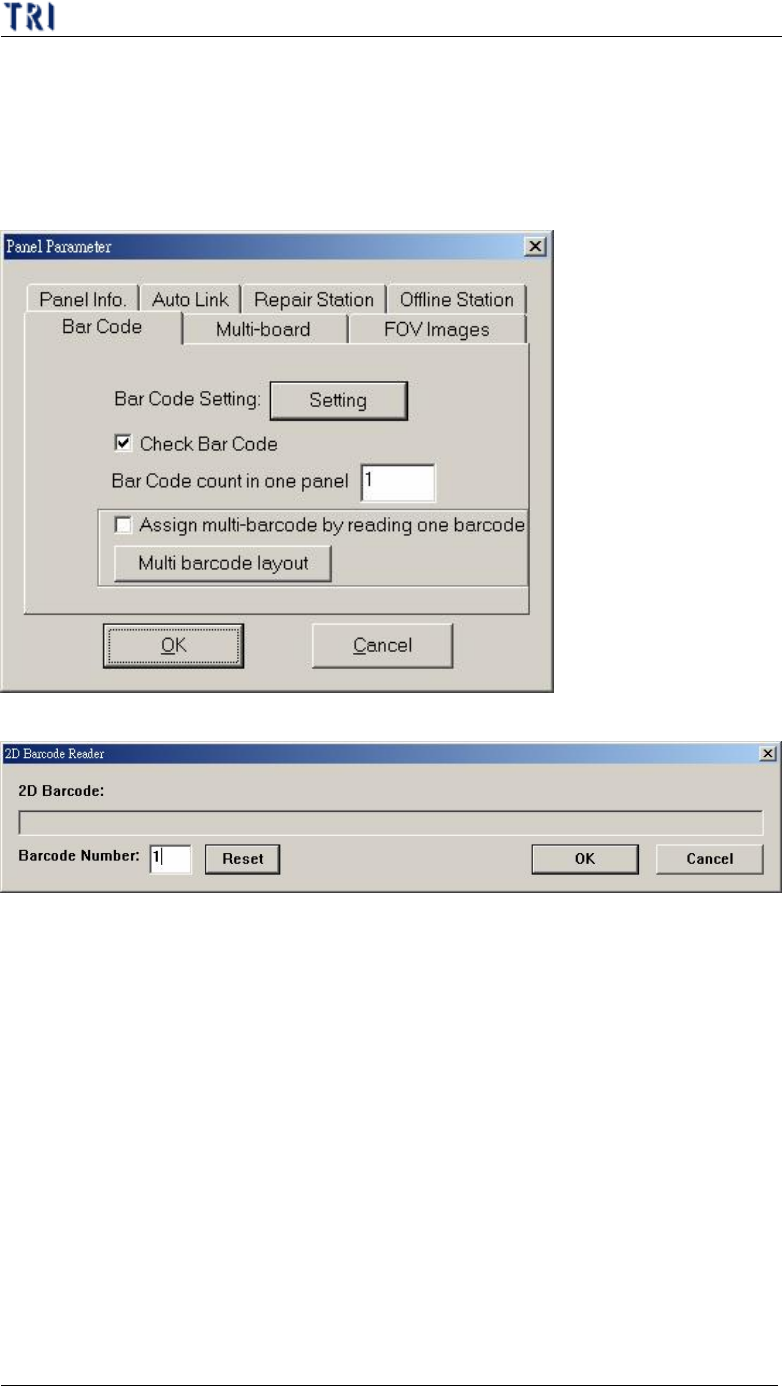

步驟1. 需一條 USB 轉 RS232 接線，USB 端接到主電腦上，RS232 端接到手持
式條碼機上，手持式條碼機需外接電源。
步驟2. 將連接埠設定到[COM6]。
步驟3. 勾選[測試前檢查條碼]，表示將讀取條碼功能開啟，每片電路板測試前須
先讀取條碼。
步驟4. 當系統開始測試時，會出現條碼讀取視窗。
步驟5. 若要設定總共需要讀取的條碼個數，須在[Barcode Number]欄位中輸入總
共需要讀取的條碼個數，再按下[Reset]按鈕即完成設定。
3.3.2. 多連板(Multi-board)
第二章、主程式選單介紹
TR7500E 使用手冊
66

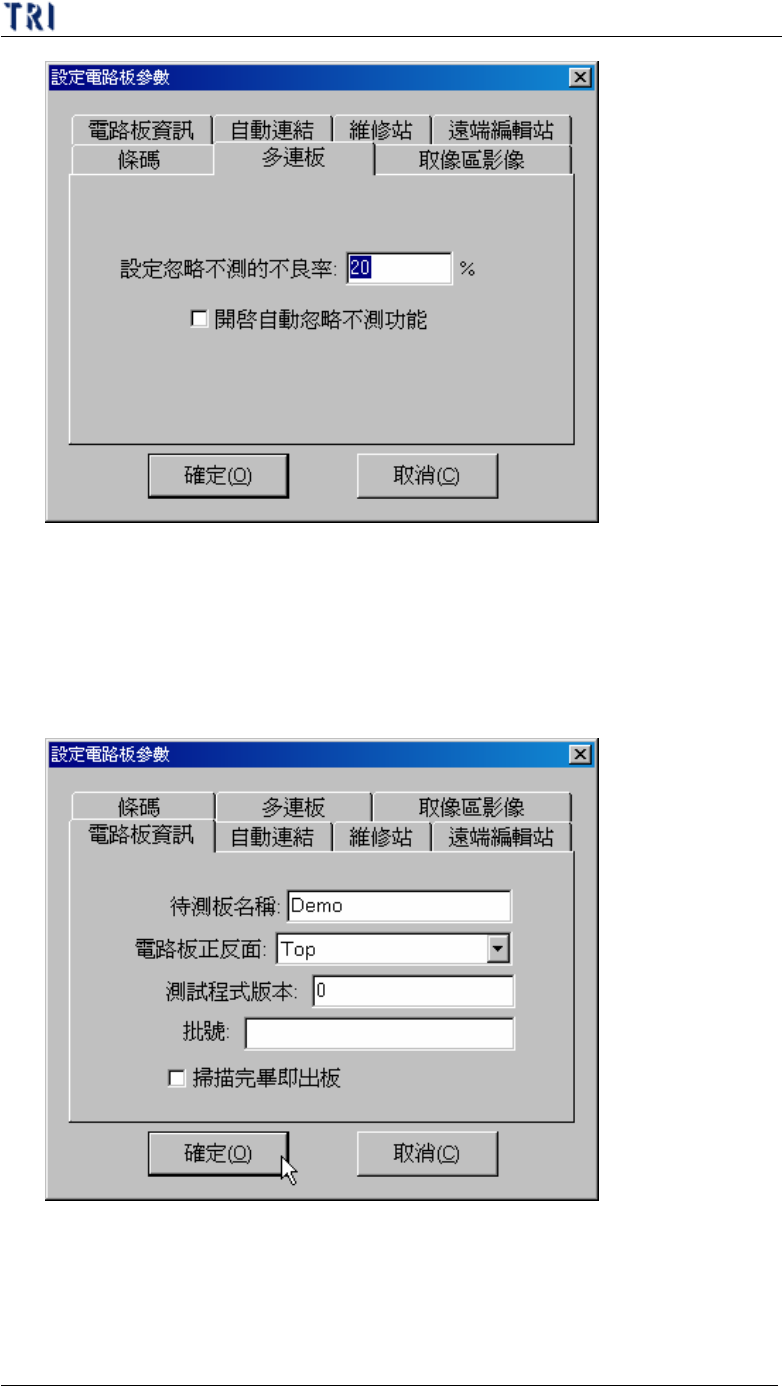

l 忽略不測的不良率(Auto Skip Setting) – 在此可設定比率，當不良的元件佔所
有的元件的比率達到所設定的數值以上時，即認為該板為空板。
l 開啟自動忽略不測功能(Check Auto Skip) – 勾選表示將此功能開啟。
3.3.3. 電路板資訊(Panel Info.)
l 待測板名稱 – 待測板的機種名稱，系統預設值為所載入的 AOI 檔案名稱，
當 PRE 檔案以其他名稱另存時，此名稱並不會被修改。
l 電路板正反面 – 設定此電路板是正面或反面
第二章、主程式選單介紹
TR7500E 使用手冊
67
l 測試程式版本 – 設定測試程式的版本，程式會自動帶出此版本需檢測的元
件。
l 批號 – 可輸入生產時的工單號碼，當資料傳到維修站時可以成為一個搜尋
或統計的條件。
l 掃描完畢即出板– 勾選表示啟動當掃描結束後立即進出板。

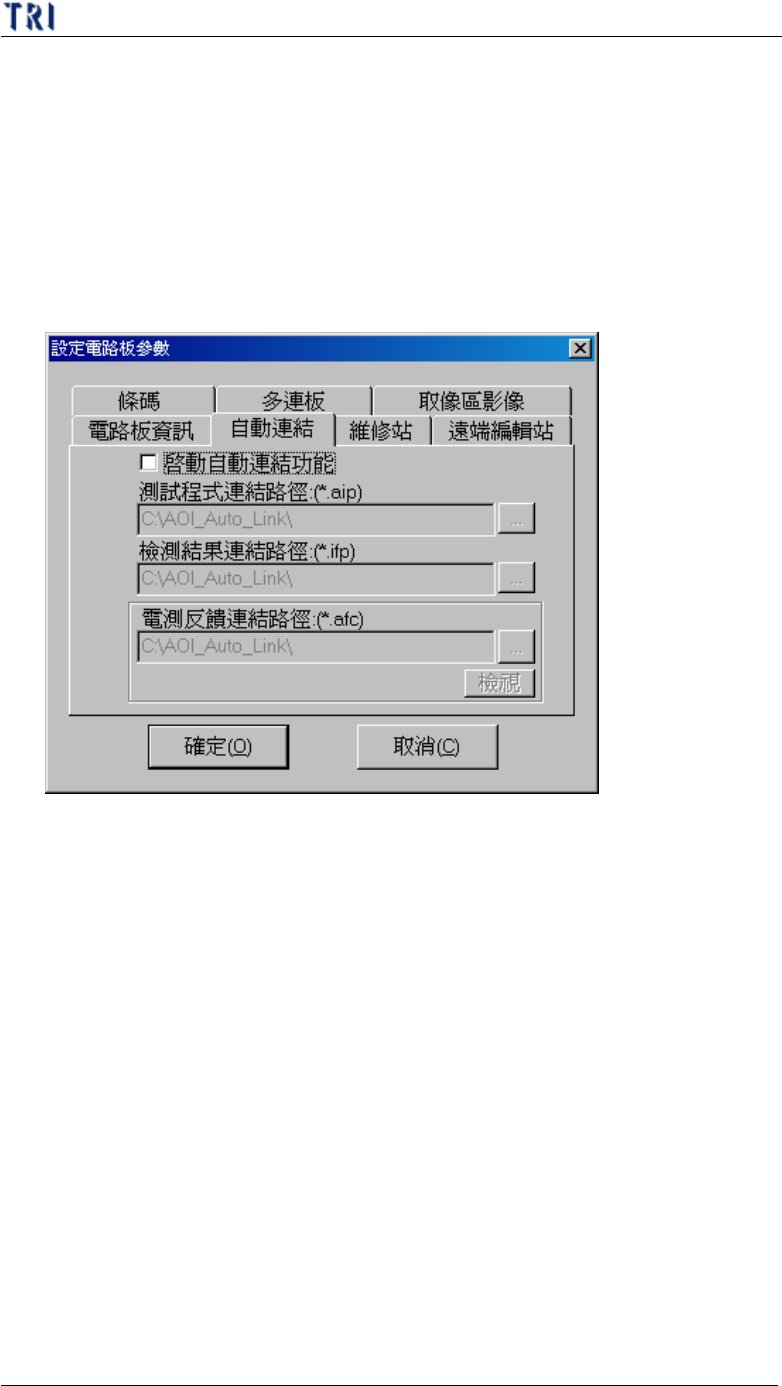

3.3.4. 自動連結(Auto Link)
l 在此可以設定本機台與 ICT 或 ATE 設備進行自動連結時的路徑。
l 啟動自動連結 – 啟動與 ICT 或 ATE 設備進行自動連結的功能。
l 測試程式連結路徑 – 設定[*.aip]檔案路徑。
l 檢測結果連結路徑 – 設定[*.ifp]檔案路徑。
l 電測反饋連結路徑 – 設定[*.afc]檔案路徑。
3.3.5. 維修站(Repair Station)
