l 在元件資料表中點選的元件形式資料會被列在[資訊]欄位中，可以作為使用
者設定參數的參考。其意義為：
n 比對條件-最小值–上列所選擇形式中所有元件的對應檢測參數最小值。
n 比對條件-平均值–上列所選擇形式中所有元件的對應檢測參數的平均
值。
n 比對條件-最大值–上列所選擇形式中所有元件的對應檢測參數最大值。
n 結果-最小值–上列所選擇形式中所有元件的此檢測框檢測結果最小值。
n 結果-平均值–上列所選擇形式中所有元件的此檢測框檢測結果平均值。
n 結果-最大值–上列所選擇形式中所有元件的此檢測框檢測結果最大值。
l 勾選所要變更的檢測框參數種類後，按[ 設定於此類型]或是[設定於所有類型]
即可依所設定條件變更參數。
n 勾選區 – 勾選的檢測參數表示要改變的參數
n 增益 – 可輸入對應參數要增加或減少的數值。系統會根據每顆元件平
均檢測的結果加或減這個數值，作為新的比對條件門檻值。
n 最小、最大 – 可給予新參數限制範圍，避免參數設定產生不當值。若
第二章、主程式選單介紹
TR7500E 使用手冊
73
計算出的新參數小於[最小]欄位的值，則系統會將參數設定為[最小]欄
位的值，若計算出的新參數大於[最大]欄位的值，則系統會將參數設定
為[最大]欄位的值。
n 設定於此類型 – 將打勾的參數設定規則套用到所點選的類型中。
n 設定於所有類型 – 將打勾的參數設定規則套用到所有的類型中。

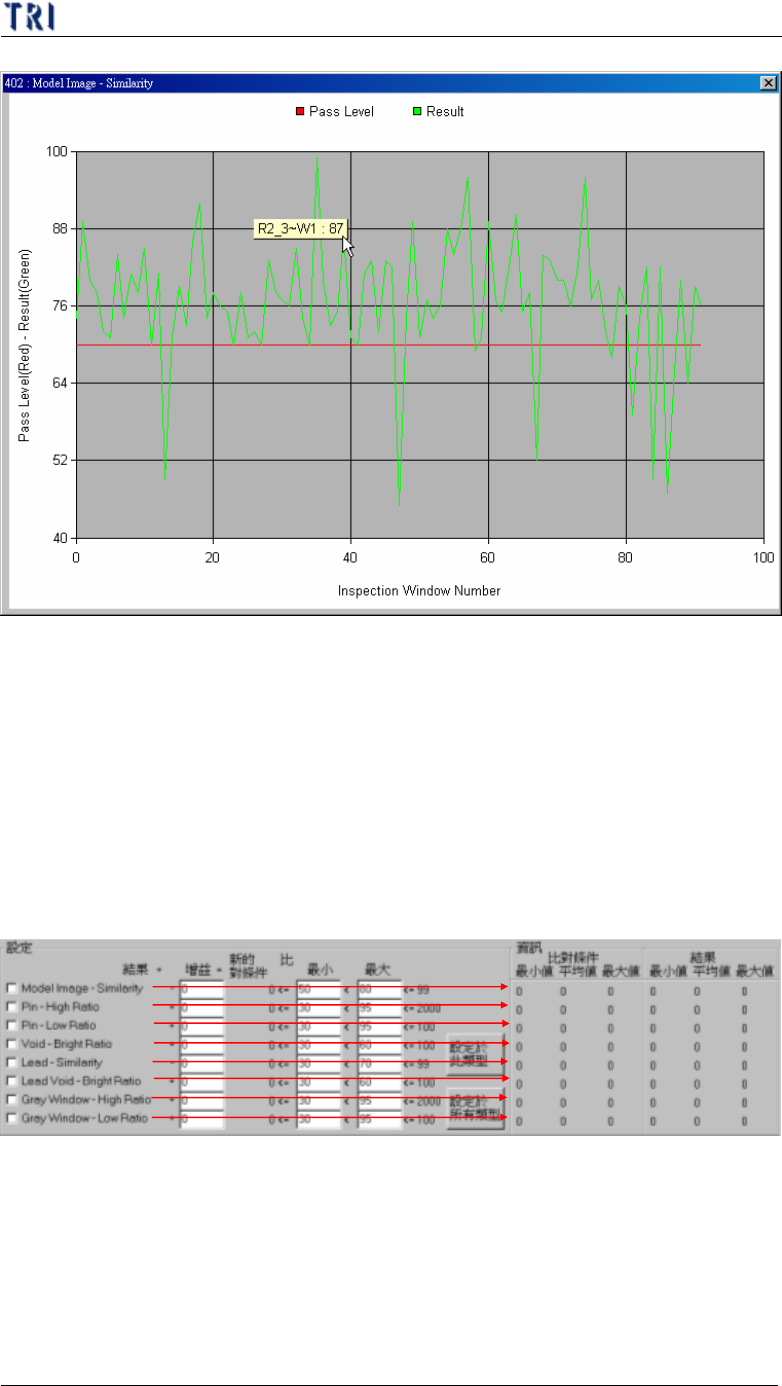

l 舉 402 這個形式的[Model Image-Similarity]參數為例，變更參數之設定如下。

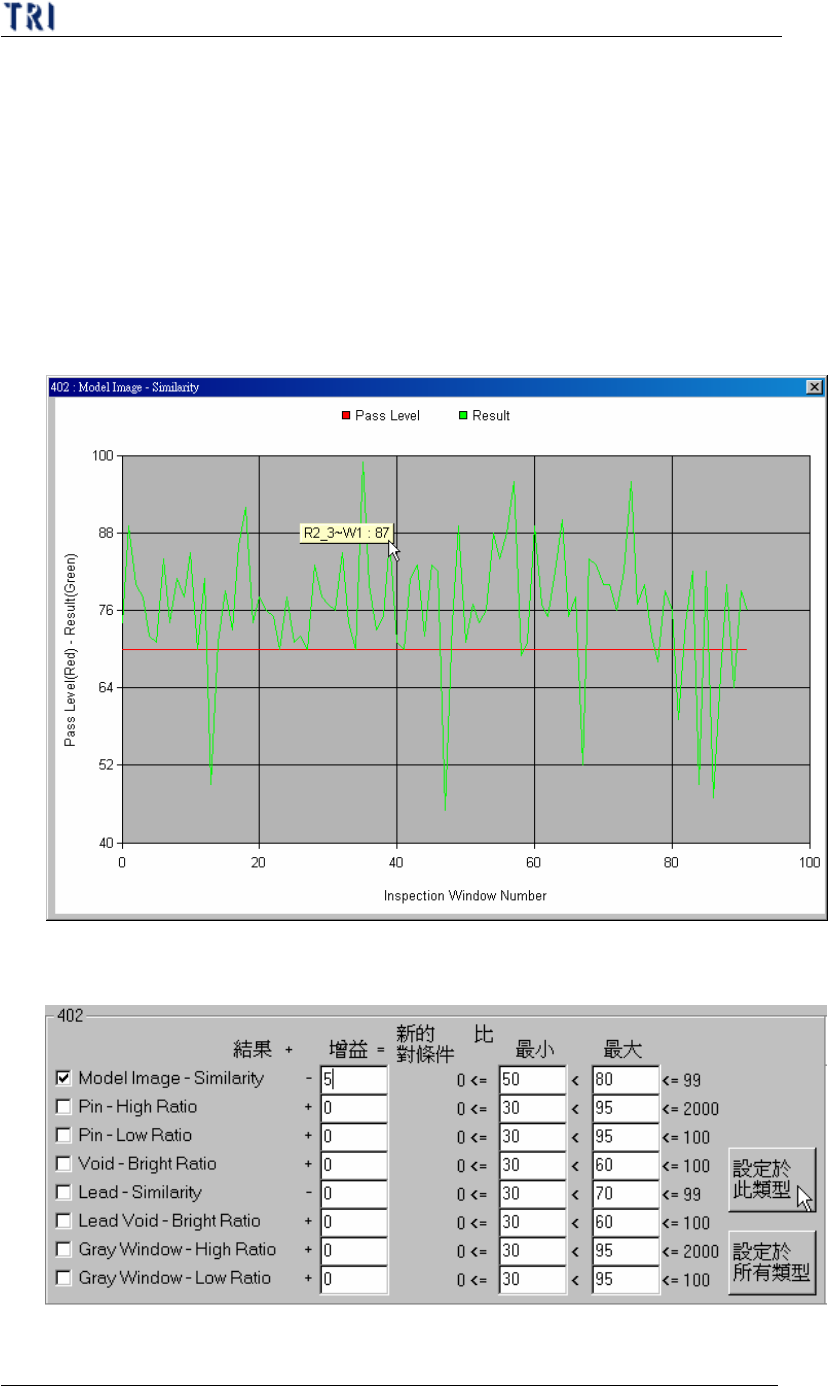

步驟1. 勾選[Model Image-Similarity]
步驟2. 以圖示以及資訊欄位作為參考，決定新參數的增益值。
步驟3. 在增益欄位輸入 5 後按[設定於此類型]。此時系統會將所有元件平
均檢測結果減 5，做為新的[Similarity]參數。

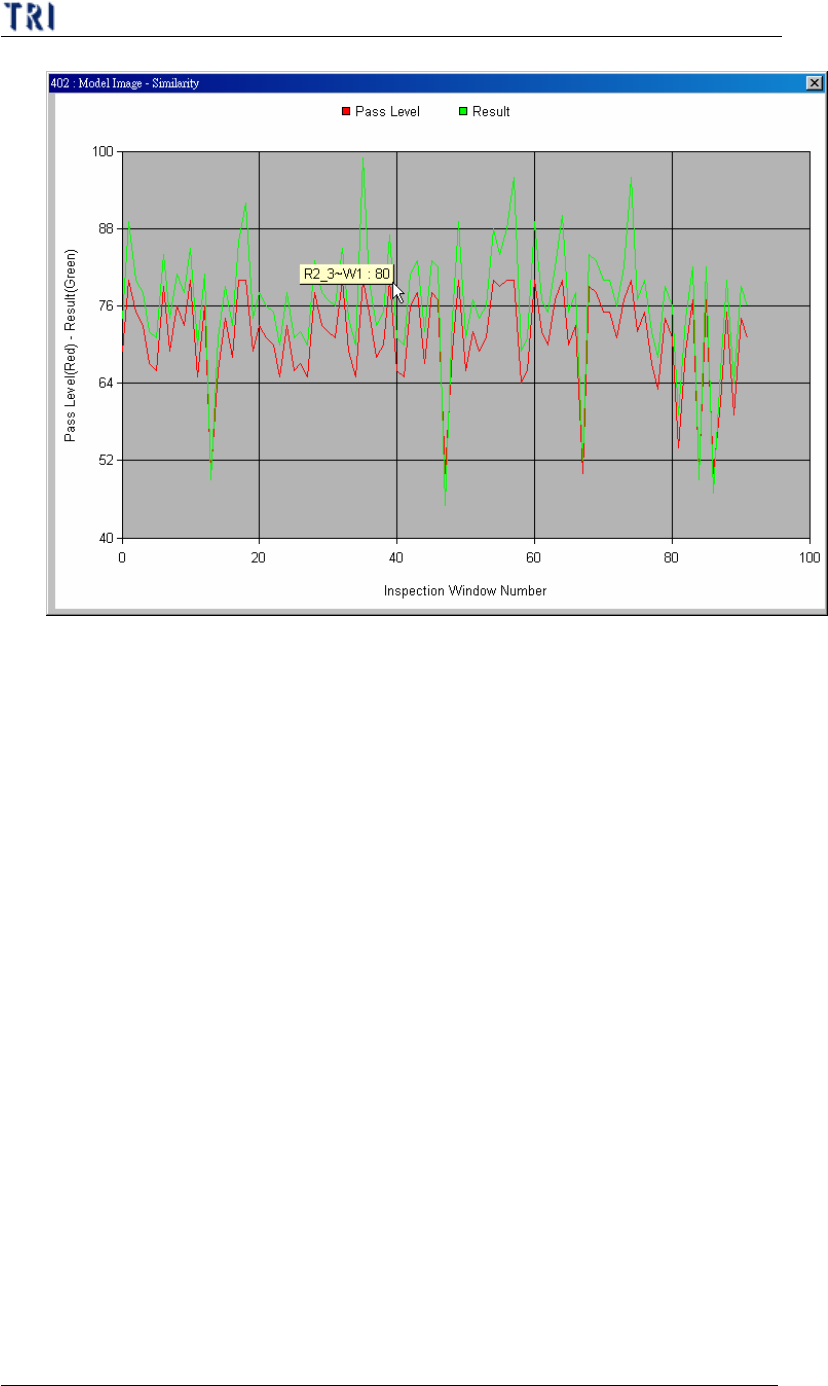

步驟4. 可再次點選圖示以查看參數變更結果。
第二章、主程式選單介紹
TR7500E 使用手冊
74
l 儲存–按下此案鈕可以將元件形式列表中所有資訊以文字檔形式儲存在與
程式相同的資料夾中，檔案名稱為[typeSetting.txt]。
4.3.2. 元件名稱(By Component Name)
l 按下此按鈕後會出現元件列表視窗，視窗列出所有元件及其各種檢測框的檢
測參數與檢測結果，若結果為 0 表示此元件沒有該種檢測框。可在此視窗選
擇特定元件設定其比對條件，在欲設定之元件上按滑鼠左鍵兩下，會出現參
數設定視窗。在元件名稱前之方塊打勾表示要測，不打勾表示不測此元件。
