第二章、主程式選單介紹
TR7500E 使用手冊
74
l 儲存–按下此案鈕可以將元件形式列表中所有資訊以文字檔形式儲存在與
程式相同的資料夾中，檔案名稱為[typeSetting.txt]。

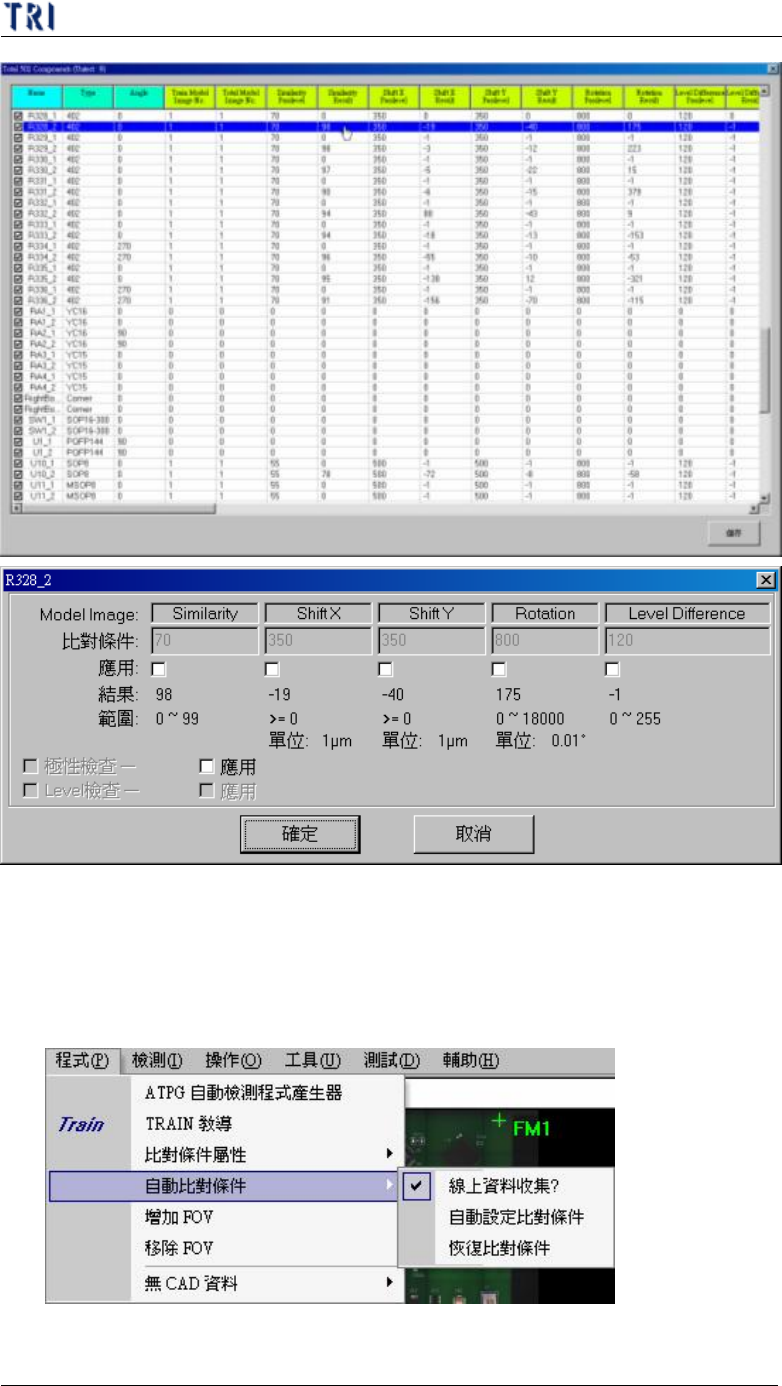

4.3.2. 元件名稱(By Component Name)
l 按下此按鈕後會出現元件列表視窗，視窗列出所有元件及其各種檢測框的檢
測參數與檢測結果，若結果為 0 表示此元件沒有該種檢測框。可在此視窗選
擇特定元件設定其比對條件，在欲設定之元件上按滑鼠左鍵兩下，會出現參
數設定視窗。在元件名稱前之方塊打勾表示要測，不打勾表示不測此元件。
第二章、主程式選單介紹
TR7500E 使用手冊
75
4.4. 自動比對條件(Auto Pass Level)
4.4.1. 線上資料收集(Inline Data Collection)
l 打勾表開啟線上資料收集，系統將開始收集檢測資料，做為自動比對條件的
依據，系統僅儲存最近 30 筆的資料，且只有通過(Pass)的資料會被列入計算。
第二章、主程式選單介紹
TR7500E 使用手冊
76

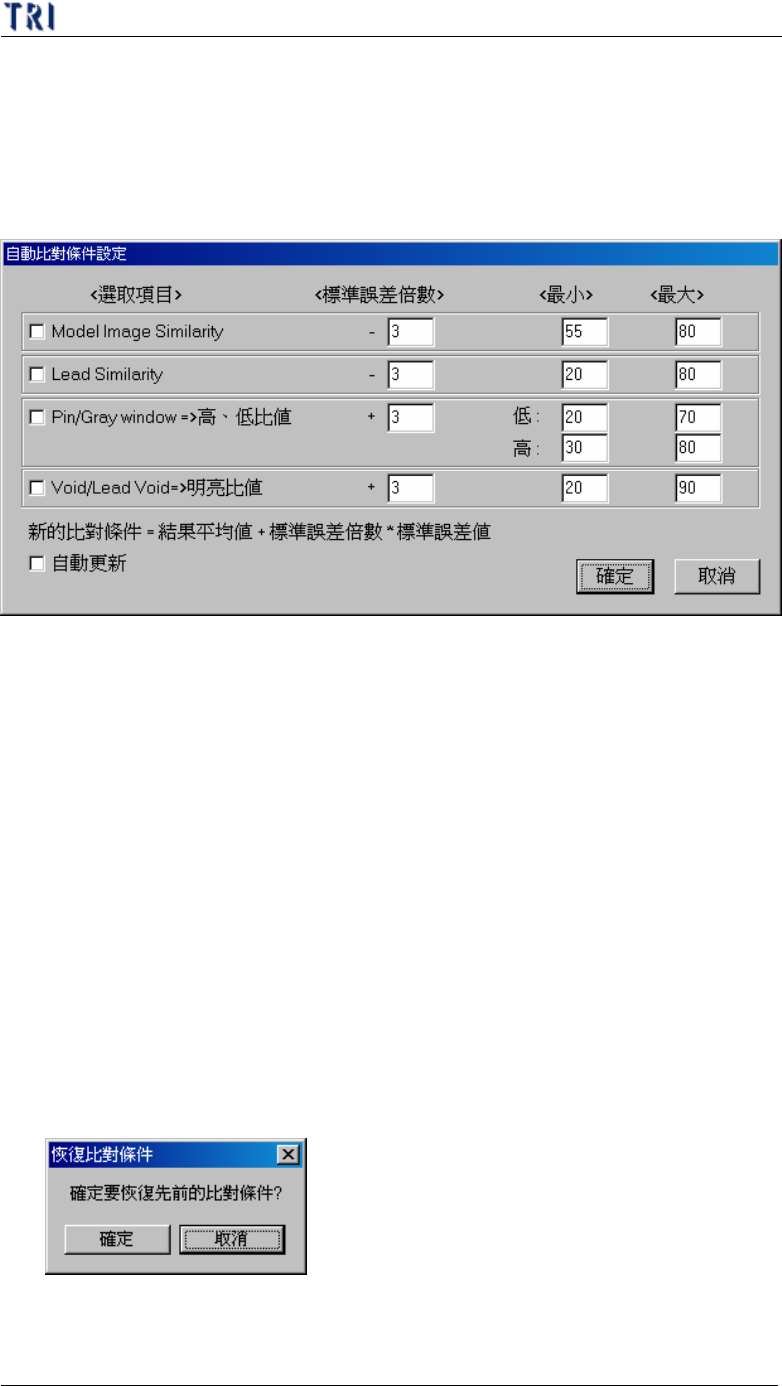

4.4.2. 自動設定比對條件(Auto Set Pass Level)
l 開啟[線上資料收集]後，此選項就可以被選擇，系統將會根據目前收集的 30
筆資料與此處的設定來計算新的比對條件。在此勾選所需設定的檢測框種
類，接著輸入[標準誤差倍數]以及[最大]、[最小]值，按下[確定]後比對條件
即會被更改。
u 選取項目 – 在此勾選希望進行自動比對條件設定的檢測框種類
u 標準誤差倍數 – 給予一標準誤差倍數值做為系統計算的參數。新的比
對條件=結果平均值+標準誤差倍數*誤差標準值，其中[結果平均值]與
[誤差標準值]為系統自動以 30 次的檢測結果算出。
u 最小、最大 – 可給予新參數限制範圍，避免參數設定產生不當值。若
計算出的新參數小於[最小]欄位的值，則系統會將參數設定為[最小]欄
位的值，若計算出的新參數大於[最大]欄位的值，則系統會將參數設定
為[最大]欄位的值。
u 自動更新 – 勾選此選項表示當檢測的數目累積超過 30 次時，第 31 次
起每檢測完一次系統會自動以輸入的參數更新比對條件，而以此條件來
檢測下一片電路板。
4.4.3. 恢復比對條件(Recover Pass Level)
l 開啟[線上資料收集]後，此選項就可以被選擇，若要放棄系統所計算出的比
對條件，可按下[恢復比對條件]即可恢復前一次的設定。
4.5. 增加 FOV(Add FOV)
