第二章、主程式選單介紹
TR7500E 使用手冊
77
l 只有在[Train]畫面開啟時，此功能才有作用。
l 點選[增加 FOV]按鈕時，會剩下左上方大圖以及左下方的 FOV 影像，增加
FOV 的方法有二：
n 可以直接在大圖上點選要增加 FOV 的位置，而攝影機會移動到所點選
的位置上去取像，確認影像正確後按下[Add]按鈕，系統則會在指定位
置增加一 FOV，若為多連板，則其他連板的相對位置亦會增加 FOV。
若有些區域無法點選，表示此位置的 FOV 已經存在，不能再增加。
n 先在大圖上點選要增加 FOV 的大約位置後，按[上張]或[下張]按鈕，系
統就會往上或往下自動尋找該方向攝影機可以增加的 FOV 區域，確認
影像正確後按下[Add]按鈕，系統則會在指定位置增加一 FOV，若為多
連板，則其他連板的相對位置亦會增加 FOV。
l 此處的[儲存]代表將目前這張 FOV 影像存到與程式相同的資料夾中。
l 增加 FOV 步驟：
步驟1. 按下[程式/增加 FOV]
步驟2. 選取要增加的 FOV 後按下[Add]
步驟3. 可以繼續增加其他 FOV
步驟4. 增加完成後再按一次[程式/增加 FOV]按鈕
步驟5. 關閉[Train]視窗後，按[工具/FOV 取像]來取得新增的 FOV 影像。
第二章、主程式選單介紹
TR7500E 使用手冊
78
步驟6. 重新開啟[Train]視窗，針對新增的 FOV 編輯。
4.6. 移除 FOV(Delete FOV)
l 只有在[Train]畫面開啟時，此功能才有作用。

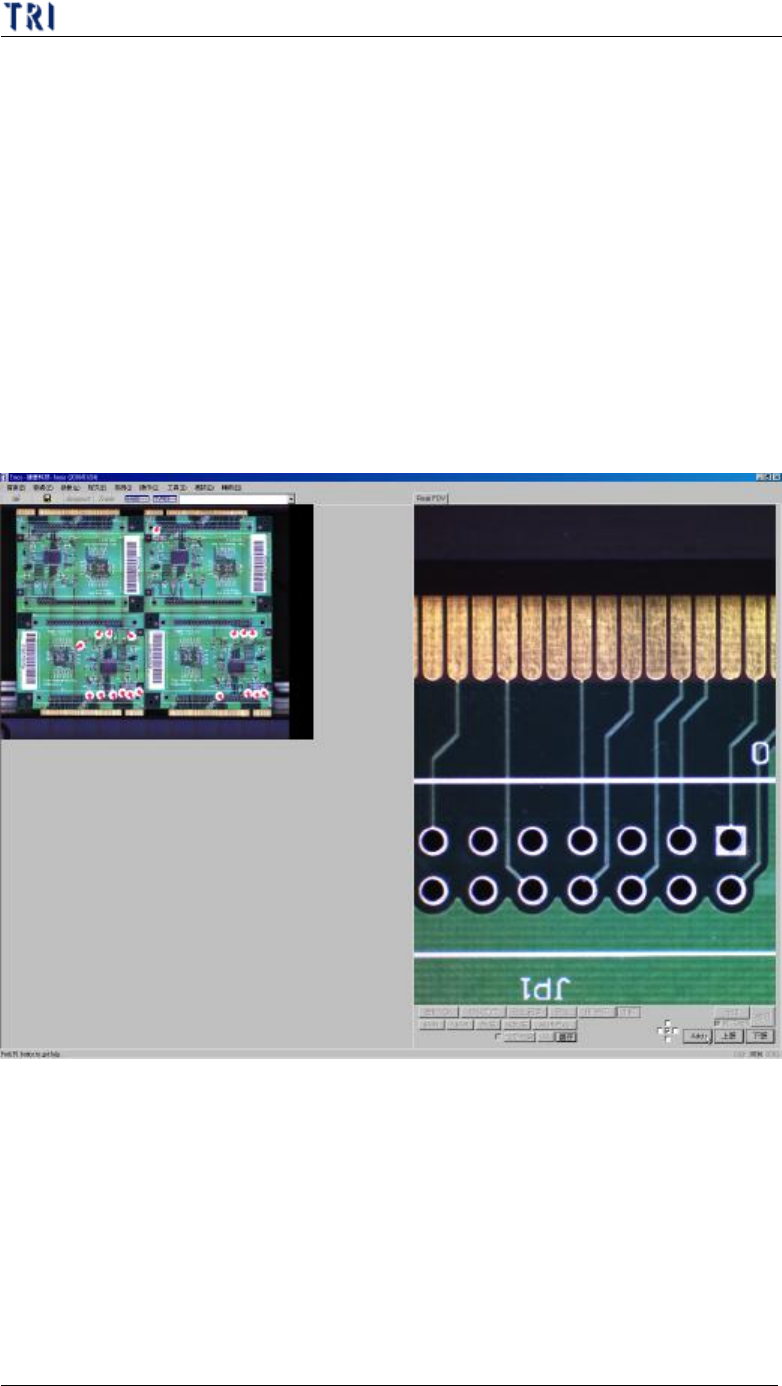

l 點選[移除 FOV]按鈕時，會剩下左上方大圖以及左下方的 FOV 影像，移除
FOV 的方法有二：
n 可以直接在大圖上點選要移除的 FOV 位置，而攝影機會移動到所點選
的位置上去取像，確認影像正確後按下[Del]按鈕，系統則會刪除指定的
FOV，若為多連板，則其他連板的相對位置亦會刪除 FOV。
n 先在大圖上點選要刪除 FOV 的大約位置後，按[上張]或[下張]按鈕，系
統就會往上或往下自動尋找該方向攝影機可以移除的 FOV 區域，確認
影像正確後按下[Del]按鈕，系統則會刪除指定的 FOV，若為多連板，
則其他連板的相對位置亦會刪除 FOV。
l 移除 FOV 步驟：
步驟1. 按下[程式/移除 FOV]
步驟2. 選取要移除的 FOV 後按下[Del]
步驟3. 可以繼續移除其他 FOV
步驟4. 移除完成後再按一次[程式/移除 FOV]按鈕
步驟5. 關閉[Train]視窗後，按[工具/FOV 取像]來重新取得 FOV 影像。
4.7. 無 CAD 資料(Non CAD)
4.7.1. 目的
l 此功能是當使用者無法取得電路板的元件資料檔(CAD)時使用，主要目的是
幫助使用者用手動的方式，對於每顆元件得到名稱、X 方向座標、Y 方向座
標、角度以及種類五項資訊，且儲存成 AOI 檔案(*.aoi)，讓接下來的步驟可
匯入使用。
4.7.2. 開啟教導視窗(Teach)
l 在工具列上選取[程式(P)/無 CAD 資料/教導]
第二章、主程式選單介紹
TR7500E 使用手冊
79
4.7.3. 細部功能介紹
