第 二 章、主 程 式 選 單介紹 T R 7500 E 使用手冊 80 ( 1) 攝影 機 選項 － 勾選 [ 取 像 ] 攝影 機 即 開 始 擷 取及 時 影 像 。 可以 點 選 要看 [ 灰階 影 像 ] 或 是 [ 彩 色 影 像 ] 。 點 選 [ 光源控制 ] 會 出 現 [ 光源控制編輯視窗 ] ，可以在 此 設定 燈 光 的 大 小 ， 但 是若 選擇 擷 取 彩 色 影 像的 話 ， 則 燈 光 的 大 小就 無法…
第二章、主程式選單介紹
TR7500E 使用手冊
79

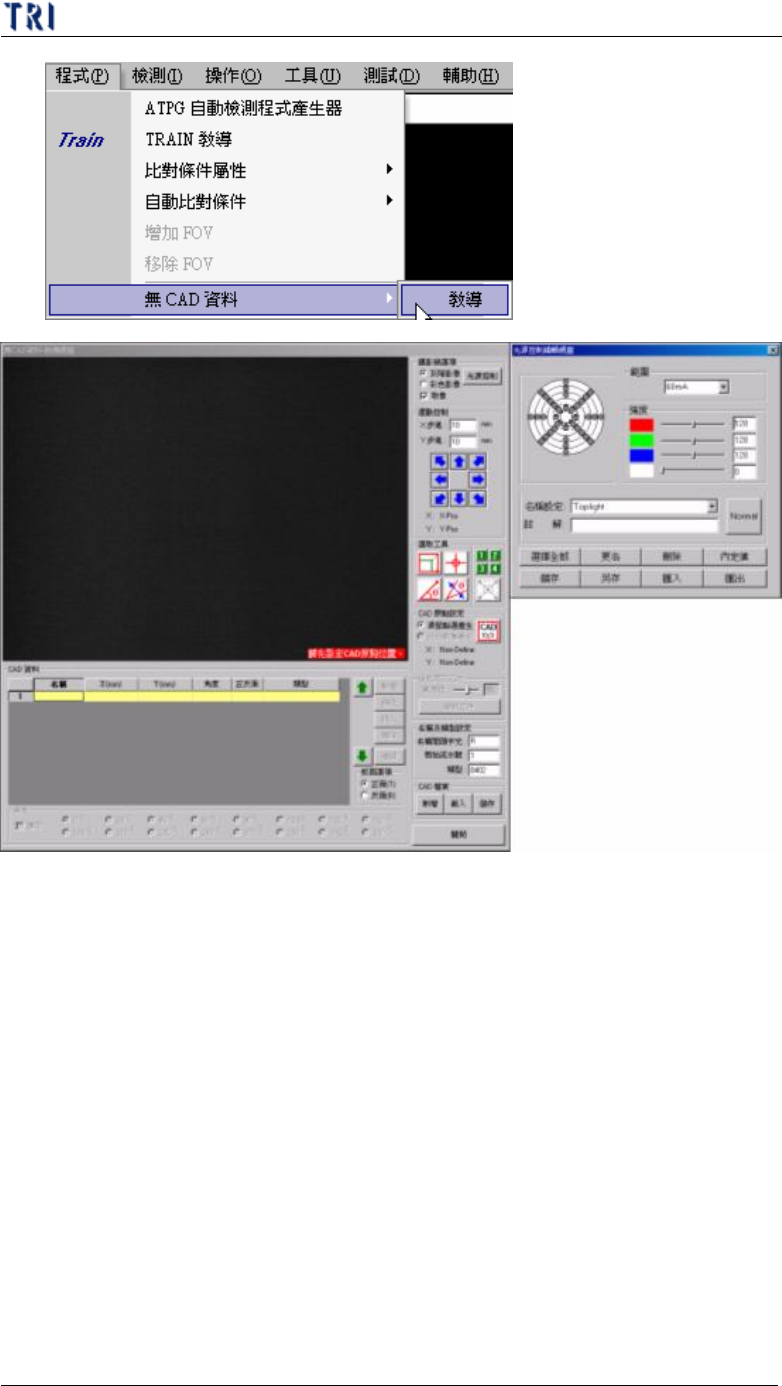

4.7.3. 細部功能介紹
第二章、主程式選單介紹
TR7500E 使用手冊
80

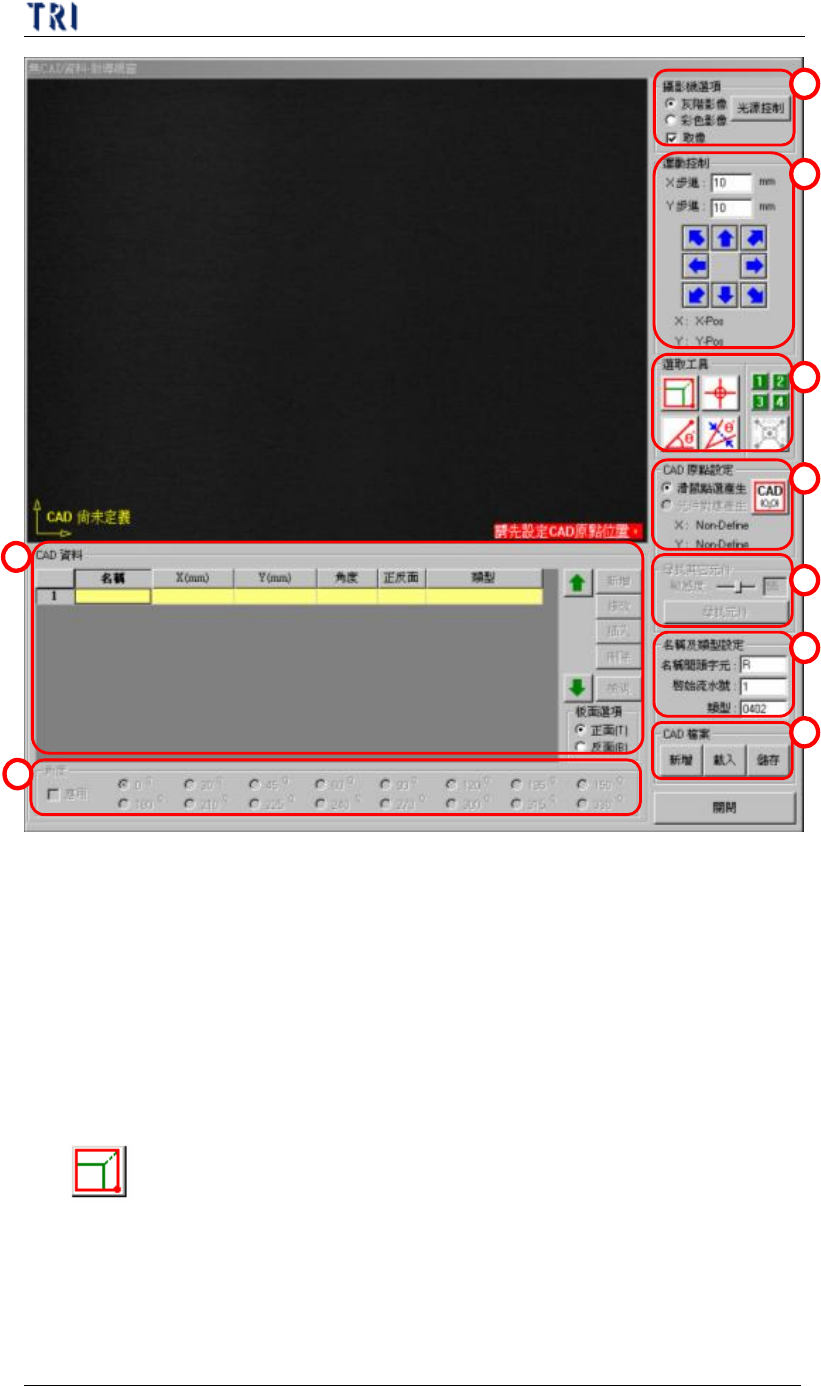

(1) 攝影機選項 － 勾選[取像]攝影機即開始擷取及時影像。可以點選要看[灰階
影像]或是[彩色影像]。點選[光源控制]會出現[光源控制編輯視窗]，可以在
此設定燈光的大小，但是若選擇擷取彩色影像的話，則燈光的大小就無法調
整。
(2) 運動控制 － 在此區域可以控制攝影機移動的方向及移動距離，亦可以直接
在畫面中按一下滑鼠右鍵來移動攝影機至指定位置。
(3) 選取工具 － 提供五種選取工具來幫助我們建立 CAD 檔案。分別說明如下：
l
方塊工具
n 定義元件座標的工具。點選此按鈕會出現一方塊工具，此工具可以移
動、旋轉，或以滑鼠拖曳其大小。若以此工具來定義 CAD 座標，則系
統會以方塊之中心點作為元件的座標。
1
2
3
4
5
6
7
8
9
第二章、主程式選單介紹
TR7500E 使用手冊
81
l

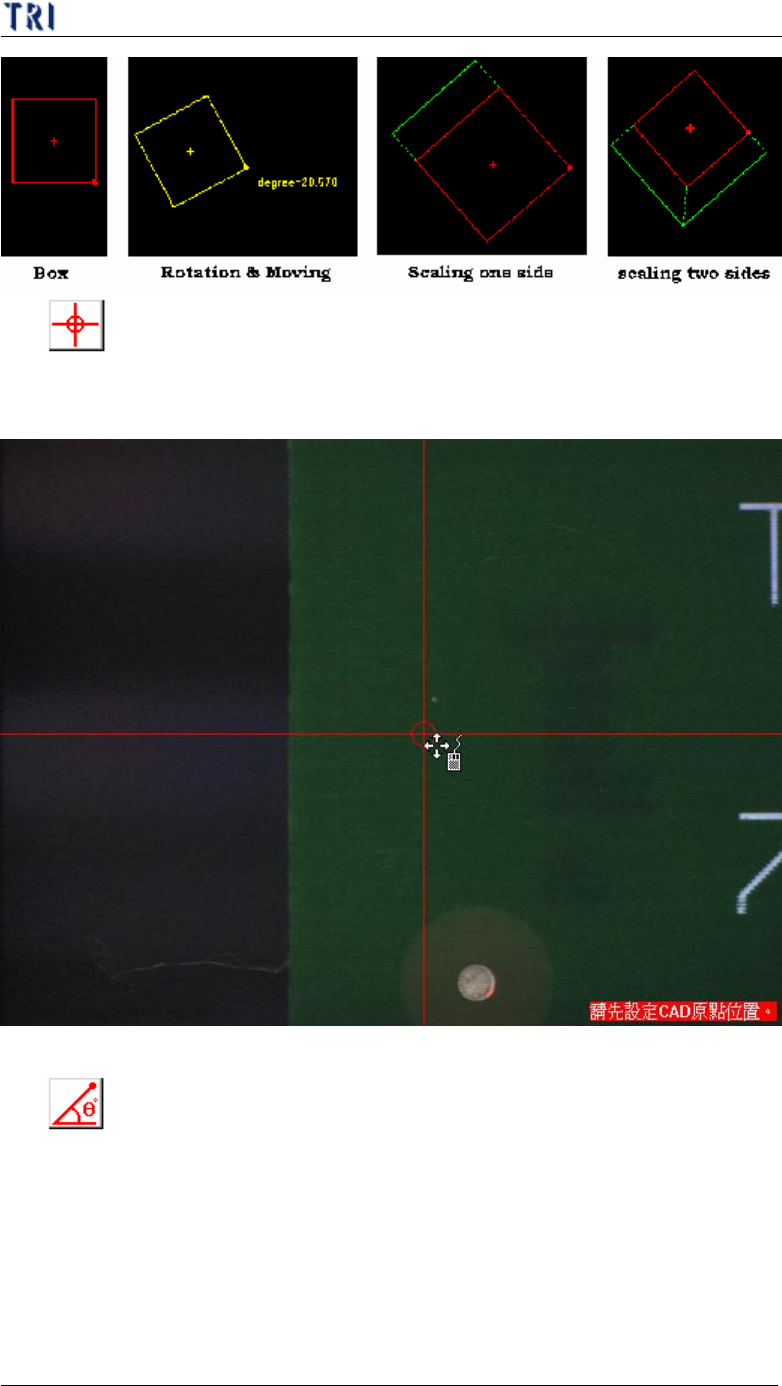

十字工具
n 定義元件座標的工具。點選此按鈕會出現一組十字線條，若以此工具來
定義 CAD 座標，則系統會以十字交叉點作為元件的座標。
l
角度量測
n 定義元件角度的工具。若元件具有特殊角度可利用此工具來量測。
