第 二 章、主 程 式 選 單介紹 T R 7500 E 使用手冊 83 l 大 型元件 工具 n 定 義 元件 座 標 的 工具 。若 元件 超 出 一 張 影 像的 範圍 ， 使用 方 塊 工具 沒 有 辦 法 找 到 元件 中 心 的 話 ，可 使用 這一 組 大 型 元件工具 來 幫 助 我們 找 到 元 件 的 中 心 座 標 。 步驟 1. 將 十 字 工具 移 到 目標元件 的左上 角 後 按下 [ 1] 按 鈕 ， 取得…
第二章、主程式選單介紹
TR7500E 使用手冊
82
l

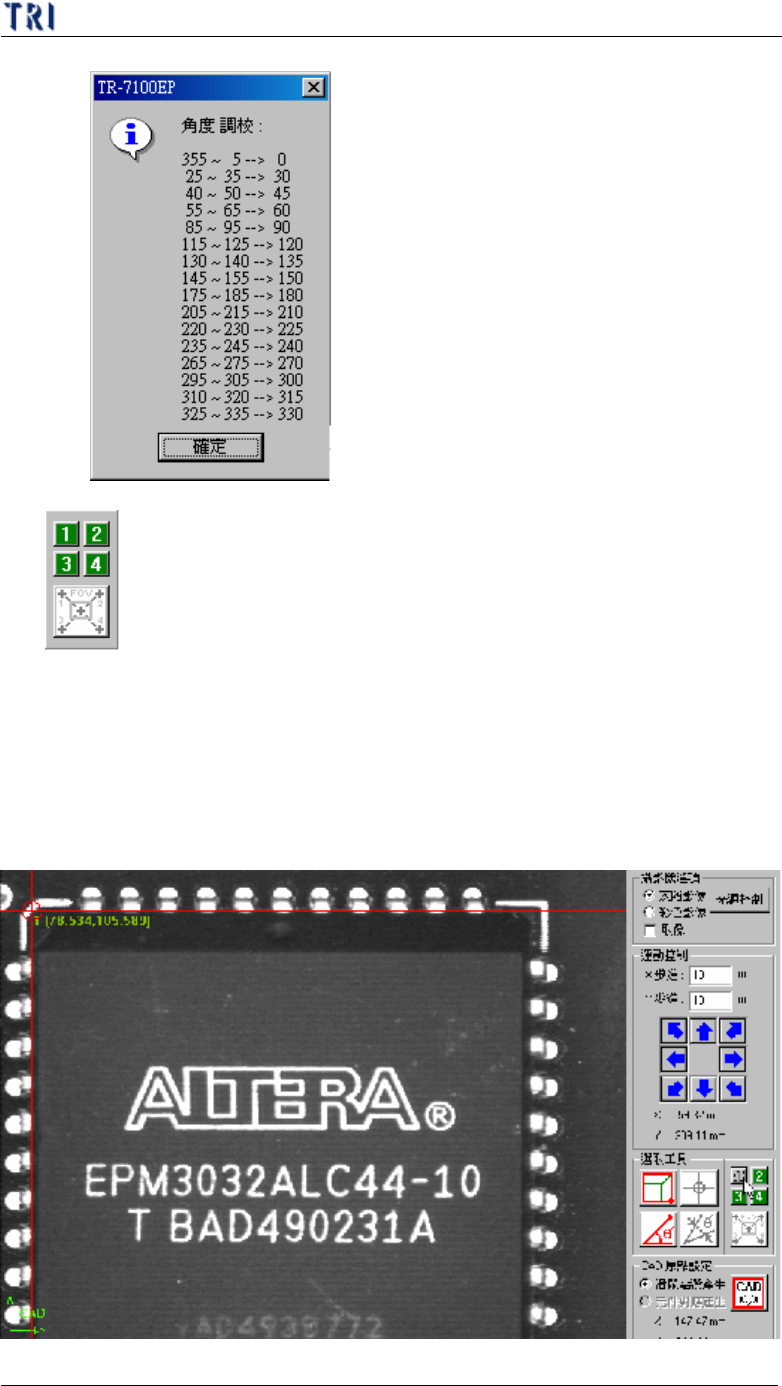

角度校正

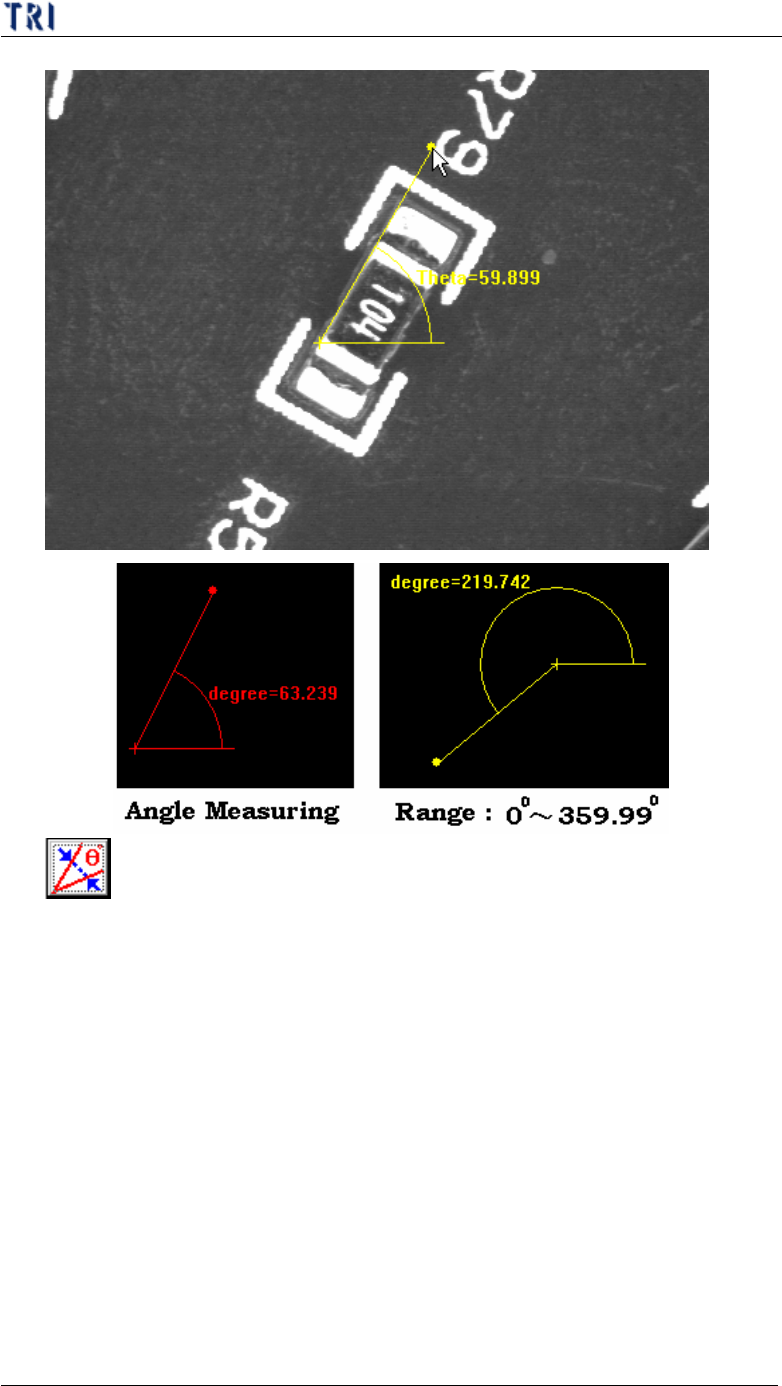

n 由於使用[角度量測]工具所量得的值會有些許誤差且並非整數，按下此
按鈕可以輔助角度量測工具，將所量得的角度一以下邏輯進位成為整
數。
第二章、主程式選單介紹
TR7500E 使用手冊
83
l
大型元件工具
n 定義元件座標的工具。若元件超出一張影像的範圍，使用方塊工具沒有
辦法找到元件中心的話，可使用這一組大型元件工具來幫助我們找到元
件的中心座標。
步驟1. 將十字工具移到目標元件的左上角後按下[1]按鈕，取得第一個
角落的座標位置。
第二章、主程式選單介紹
TR7500E 使用手冊
84

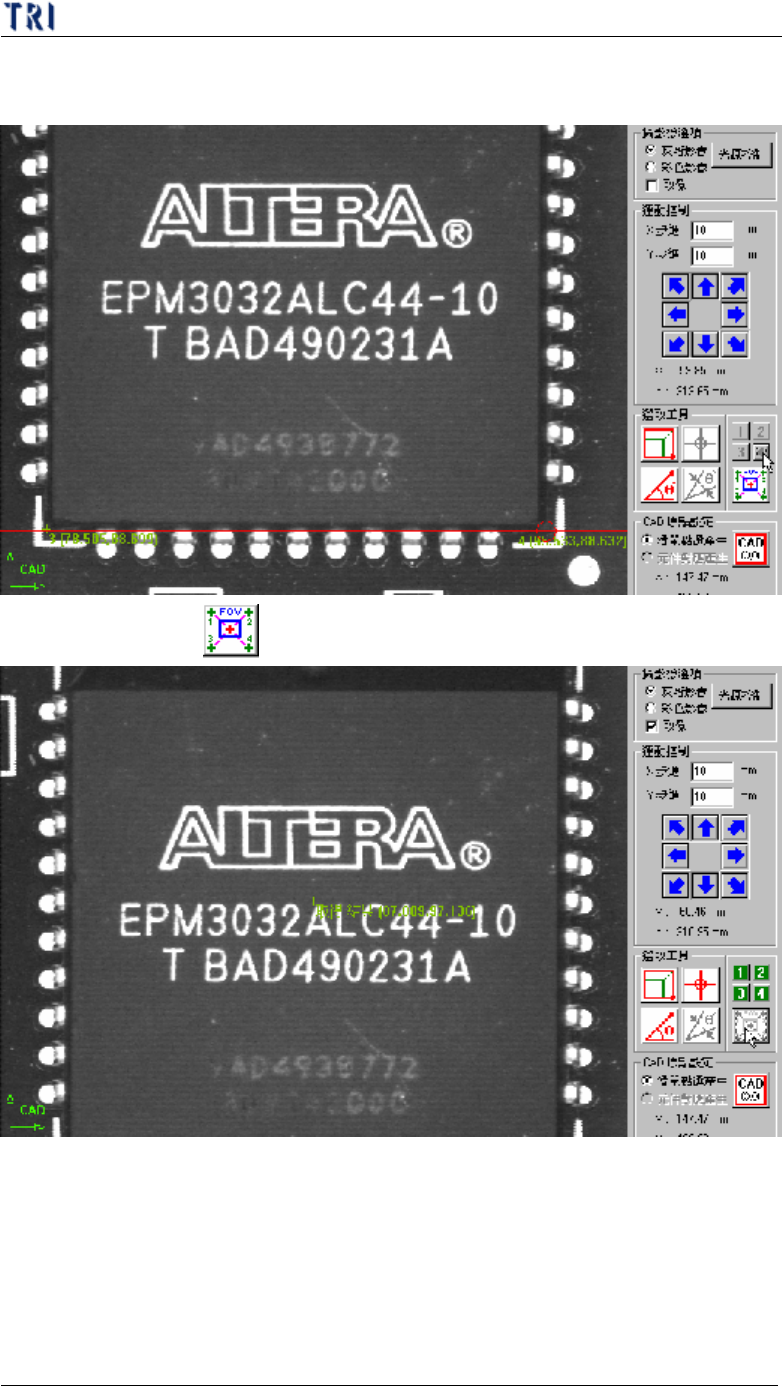

步驟2. 以同樣方法，依序找到其餘三個角落後按下[2]、[3]、[4]按鈕，
建立其座標。
步驟3. 按下 按鈕，系統及自動計算出元件的中心位置。
步驟4. 輸入名稱及類型後，按下[新增]鈕，新增元件。
(4) CAD 原點設定 － 在建立 CAD 檔案之前，使用者必須先設定原點位置來
作為其他元件的參考點。若使用者尚未設定原點，畫面左下角會出現黃色座
標圖示閃動來提醒使用者，若原點已設定，則左下角之圖示變為綠色，且原
點位置以藍色座標圖示表示。設定原點的方法有以下兩種：
