第 二 章、主 程 式 選 單介紹 T R 7500 E 使用手冊 86 1. 使用 方 塊 工 具 選 取元件 3. 點 選 [ 元件對 應 產生 ] 後 按下 [ C AD ( 0 , 0 ) ] 2. 點 選 對 應 的 資料 列 表
第二章、主程式選單介紹
TR7500E 使用手冊
85
l 滑鼠點選產生 － 在編輯一個新的 AOI 檔案的情況下，需使用此方法產生
元件位置。可以使用方塊或十字工具將工具移到欲設定原點的位置後，按下
[CAD(0,0)]按鈕即可，此時系統會記錄原點的 X-Y Table 座標位置。

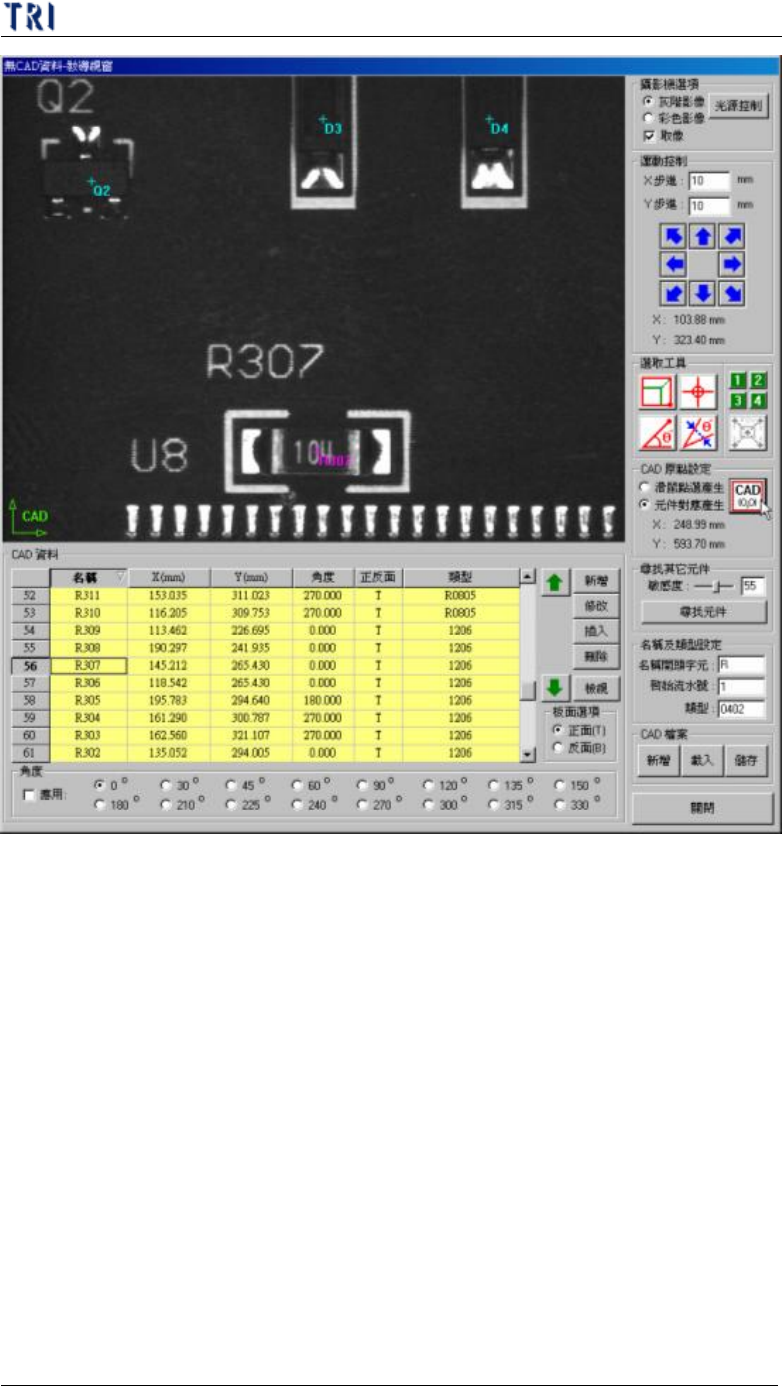

l 元件對應產生 － 若載入一個已經存在的 AOI 檔案繼續編輯時，就要以元
件對應產生原點。先選擇一個座標已存在 AOI 檔案中的元件，並使用工具
找出其中心位置，接著按下[CAD(0,0)]，系統即會標示出所有已經存在 AOI
檔案中的元件座標。
第二章、主程式選單介紹
TR7500E 使用手冊
86

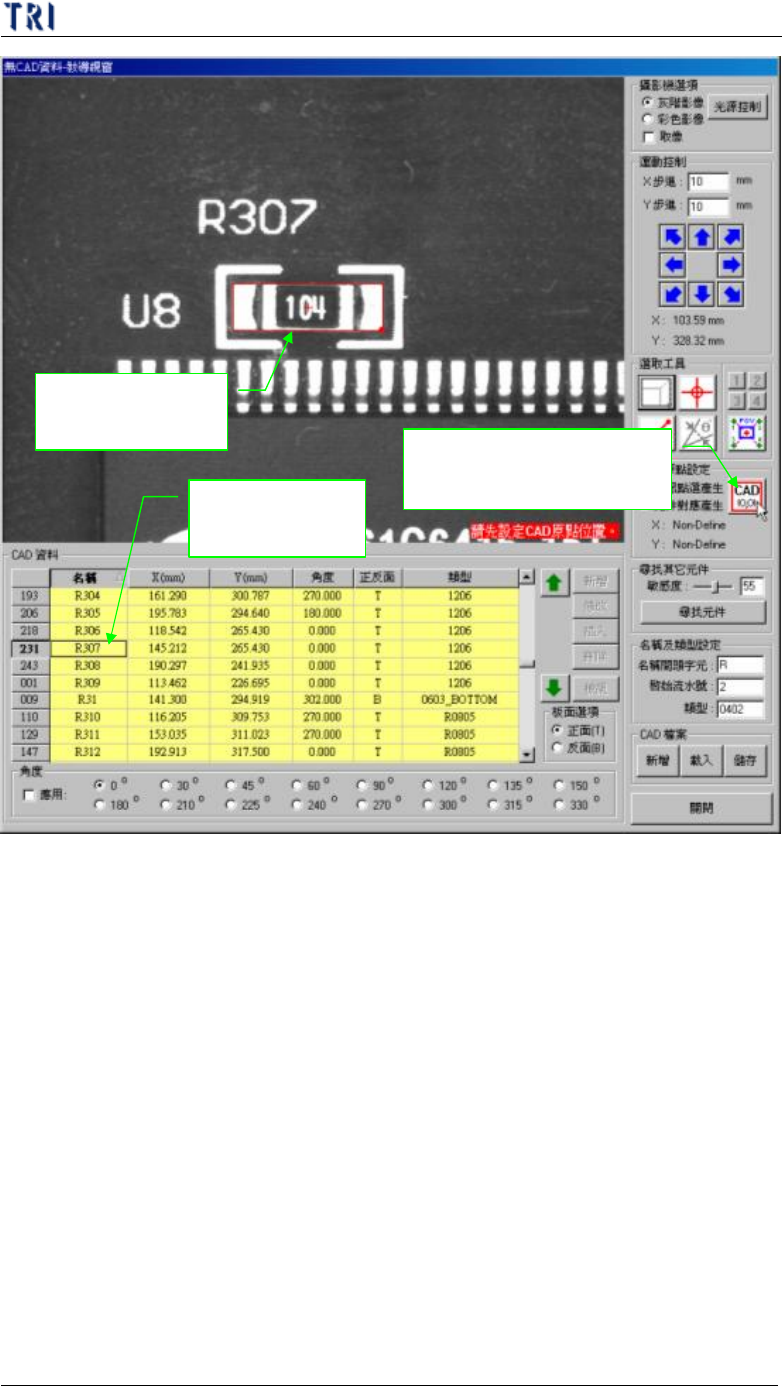

1. 使用方塊工
具選取元件
3. 點選[元件對應產生]
後按下[CAD(0,0)]
2. 點選對應的
資料列表
第二章、主程式選單介紹
TR7500E 使用手冊
87
(5) 尋找其他元件 － 此功能可以針對相似度高的影像自動建立元件座標。步驟
如下，唯方塊工具需以 0 度或 90 度設定標準影像。座標建立完成後若[名
稱]、[角度]、[正反面]以及[類型]需要修改可在[CAD 資料]列表中修改。
