第 二 章、主 程 式 選 單介紹 T R 7500 E 使用手冊 91 l 或 在已 經 存在的 資料 列 表 中選擇 欲 更改 的 [ 角度 ] 後 ， 點 選 [ 角度 ] 欄 位 中 其 中一 個 角度 值 ， 則角度資料及 可立 即 被 修 改 。
第二章、主程式選單介紹
TR7500E 使用手冊
90

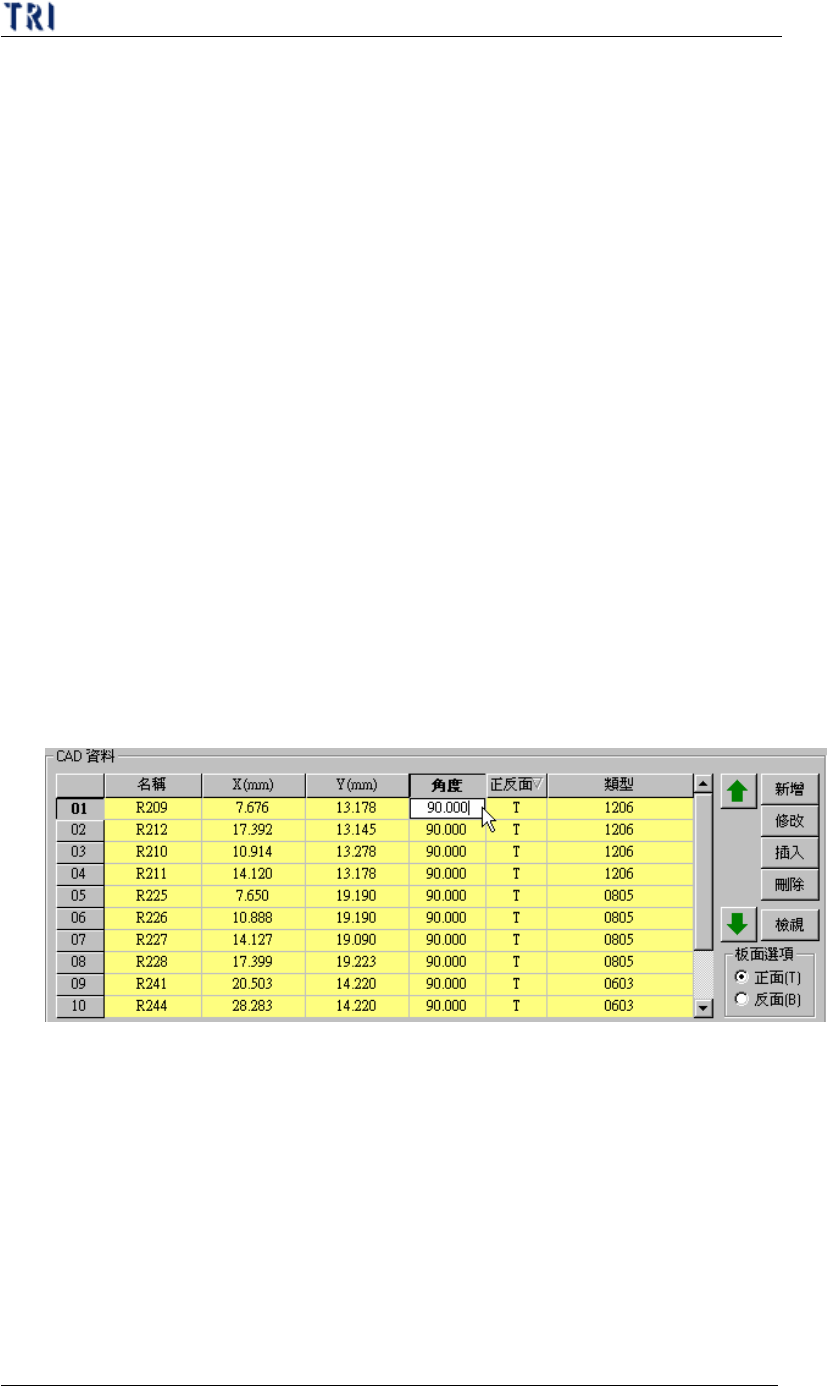

l 新增 － 按此按鈕系統會根據[名稱及類型設定]欄位內容、[板面選
項]、[角度]以及[選取工具]所定義的中心座標位置，新增一個元件至
[CAD]資料列表中。
l 修改 － 先在列表中選擇一個欲修改的元件後，按此按鈕系統會根據
[選取工具]所定義的中心座標位置修改[座標]、定義的角度修改[角度]
以及點選的板面選項修改[正反面]。
l 插入 － 先在列表中選擇欲插入的位置後，按此按鈕系統會根據[名稱
及類型設定]欄位內容、[板面選項]、[角度]以及[選取工具]所定義的中
心座標位置，新增一個元件至[CAD]資料列表中。
l 刪除 － 先在列表中選擇欲刪除的元件後，按此按鈕即可刪除該元件。
l 檢視 － 先在列表中選擇一元件後，按此按鈕即可將攝影機移到該元件
上方。
l 板面選項 － 在此可以選擇元件是位於電路板的正面或是反面。選擇後
新增的元件會根據所點選的板面去做設定。亦或在已經存在的資料列表
中選擇欲更改的[正反面欄位]後，點選[正面]或[反面]，資料及可立即被
修改。
l 上下箭頭 － 先在列表中選擇一元件後，按此按鈕即可將該元件在列表
中的位置往上或往下移動。
l CAD 資料 － 在資料列表中任何欄位上點選滑鼠左鍵兩下，即可直接
修改其內容。

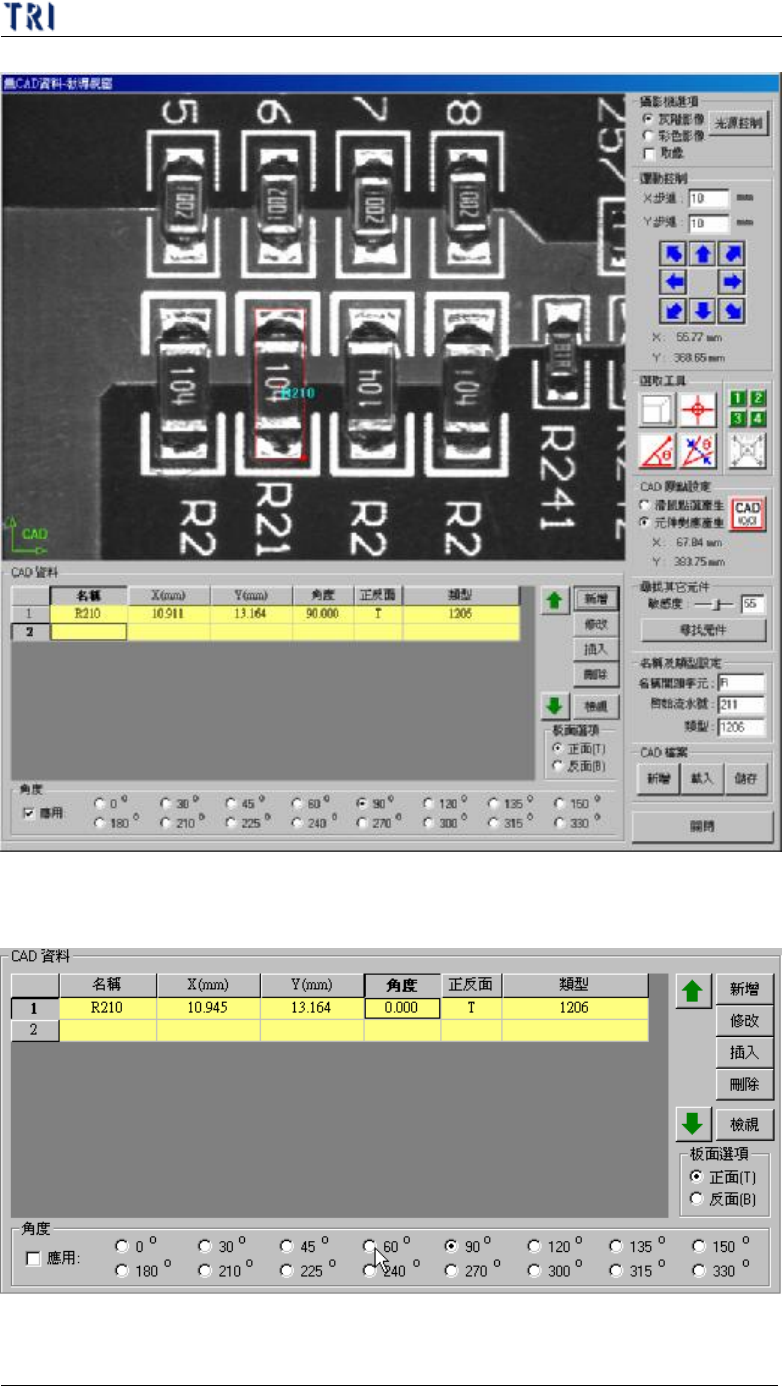

(9) 角度 － 定義元件角度的工具。
l 在使用方塊工具建立元件座標時，若將[應用]選項打勾，且點選該座標
的角度，則所建立的 CAD 資料之[角度]欄位即會自動輸入所點選的角
度值。若沒有打勾的話，CAD 資料之角度會預設為 0 度。
第二章、主程式選單介紹
TR7500E 使用手冊
91
l 或在已經存在的資料列表中選擇欲更改的[角度]後，點選[角度]欄位中
其中一個角度值，則角度資料及可立即被修改。
第二章、主程式選單介紹
TR7500E 使用手冊
92

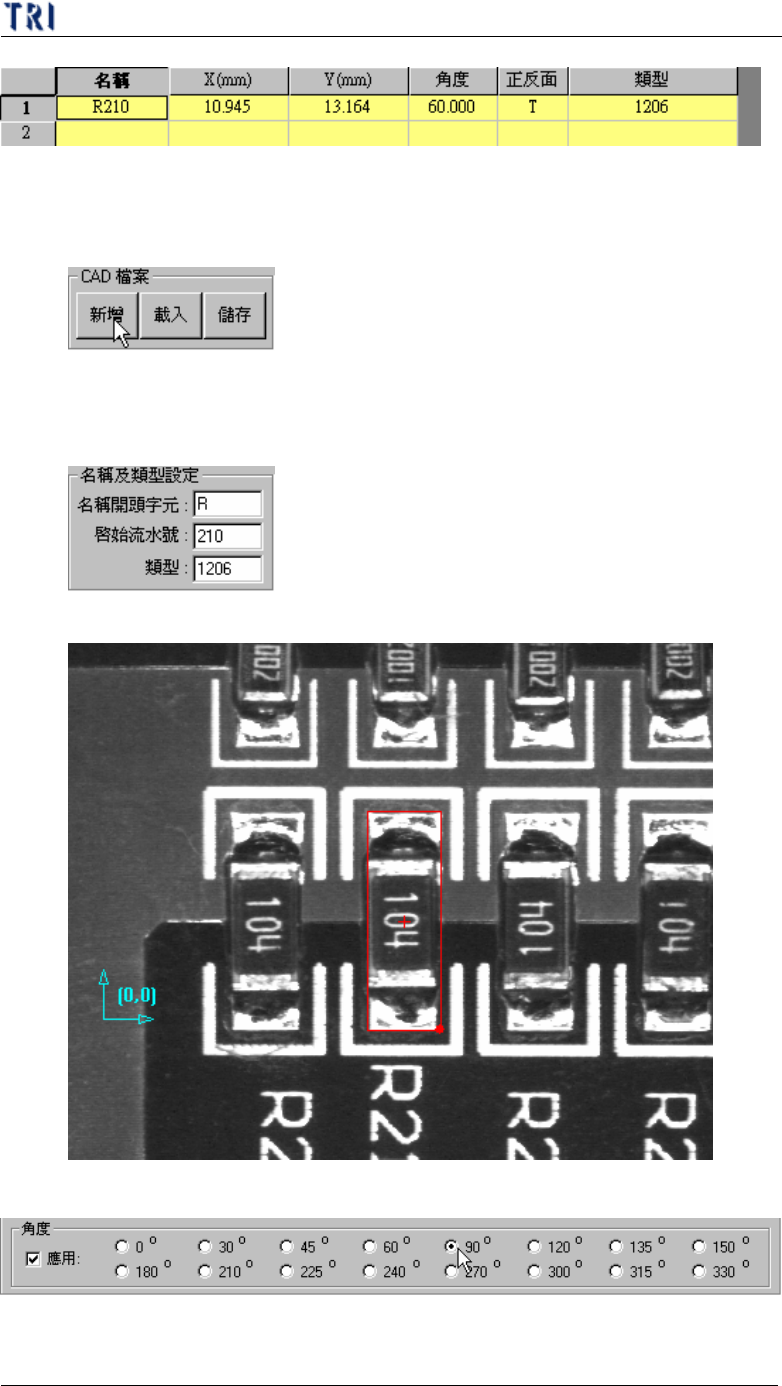

4.7.4. 建立新座標檔流程
步驟1. 選擇[CAD 檔案/新增]來開啟一個新檔。
步驟2. 使用[運動控制]功能或在影像中點選滑鼠右鍵來移動攝影機位置，使用[十
字工具]移動到希望的位置後，按下[CAD(0,0)]，設定原點位置。
步驟3. 在[名稱及類型設定]輸入元件資訊。
步驟4. 使用方塊工具或十字工具，移到元件中心位置。
步驟5. 勾選[應用]後，點選角度
步驟6. 點選[正/反面]
