Betriebsanleitung E by SIPLACE 3 Technische Daten un d Baugruppen Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.5 Bestückkopf 127 3.5.2.1 Beschreibung Der SIPLACE CP12 arbeitet nach dem Collect&Place-Prinzip. Das b e…
3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE
3.5 Bestückkopf Ab Softwareversion SC 712.1 Ausgabe 05/2019
126
3

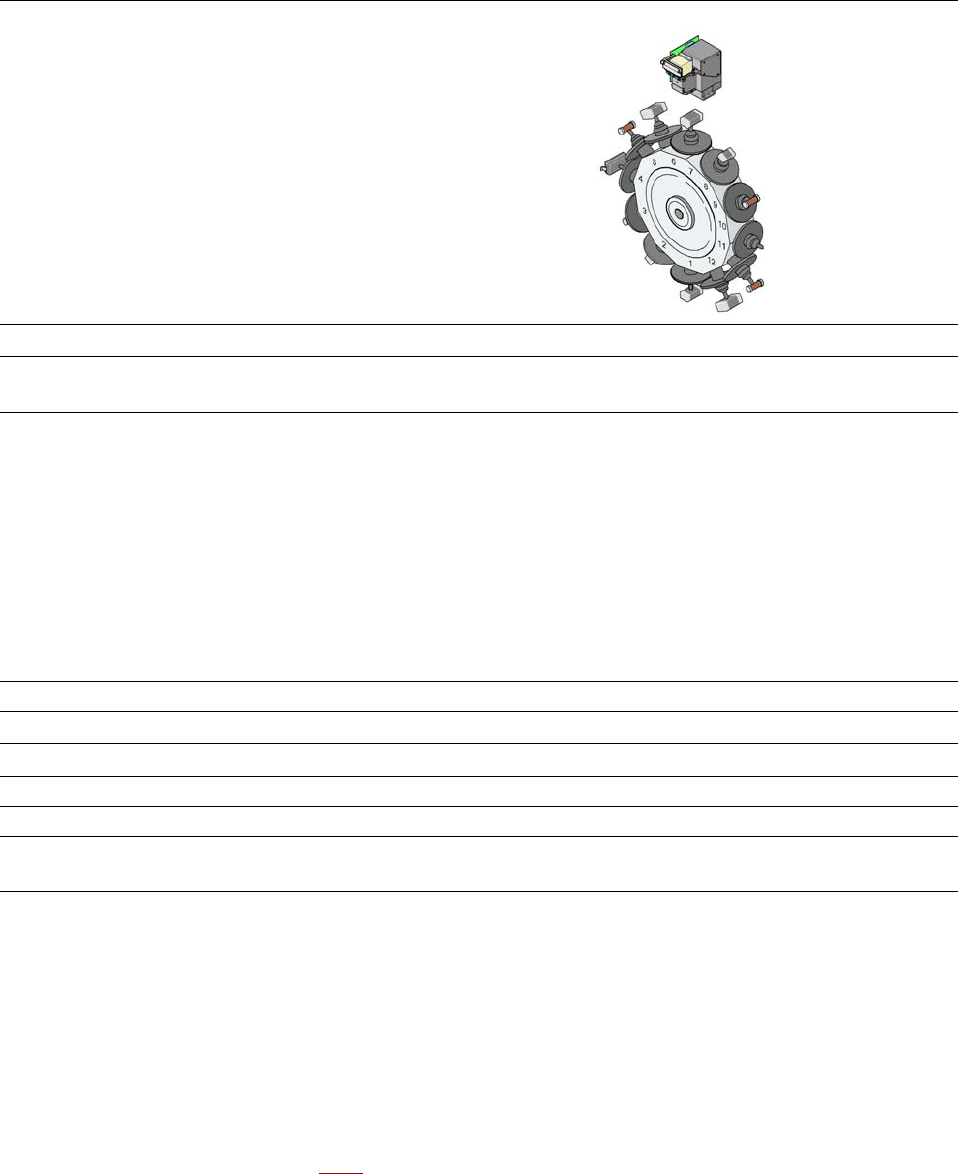

Abb. 3.5 - 4 SIPLACE CP12 - Funktionsgruppen, Teil 2
3
(1) Zwischenverteiler-Platine (unter der Abdeckung)
(2) Sternantrieb - DR-Motor
(3) Z-Achsenmotor
(4) Ventilstellantrieb
(5) BE-Kamera, Typ 30 GigE
Betriebsanleitung E by SIPLACE 3 Technische Daten und Baugruppen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.5 Bestückkopf
127
3.5.2.1 Beschreibung
Der SIPLACE CP12 arbeitet nach dem Collect&Place-Prinzip. Das bedeutet, dass in jedem Zy-
klus zwölf Bauelemente vom Bestückkopf abgeholt, auf dem Weg zur Bestückposition optisch
zentriert und in die erforderliche Bestücklage gedreht werden. Danach werden sie mit Hilfe von
geregelter Blasluft sanft und positionsgenau auf die Leiterplatte gesetzt. Die zwölf Pipetten am SI-
PLACE CP12 drehen, im Gegensatz zu herkömmlichen Chip Shootern, um eine horizontale Ach-
se. Dies spart nicht nur Platz: Durch den kleineren Durchmesser treten im Vergleich zu
herkömmlichen Chip Shootern erheblich geringere Zentrifugalkräfte auf. Dies verringert weitge-
hend die Gefahr, dass Bauelemente während des Transports verrutschen.
Und es gibt einen weiteren Vorteil: Die Zykluszeit des SIPLACE CP12 ist für alle Bauelemente
gleich, so dass die Bestückleistung nicht von der Bauelementegröße abhängt.
3.5.2.2 Sensor für den BE-Abwurfbehälter
Artikel-Nr. 03103405-xx Sensor für den BE-Abwurfbehälter
Der Sensor für den BE-Abwurfbehälter überwacht, ob der Abwurfbehälter korrekt in seiner Halte-
rung sitzt.
– Wurde der Abwurfbehälter nicht korrekt eingesetzt, kann der Automat nicht gestartet werden.
– Springt der Abwurfbehälter während des Bearbeitungsprozesses aus seiner Halterung, wird
der Automat sofort angehalten, um einen Kopfcrash zu vermeiden.
Jeder Abwurfbehälter wird von einem eigenen Sensor überwacht.
3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE
3.5 Bestückkopf Ab Softwareversion SC 712.1 Ausgabe 05/2019
128
3.5.2.3 Technische Daten
3
3.5.2.4 Betrieb mit Vakuumpumpe
Für den SIPLACE CP12 wird eine Vakuumpumpe verwendet, um ein effizientes Vakuum zu er-
zielen (siehe Abschnitt 3.5.4
, Seite 133).
SIPLACE CP12
mit BE-Kamera Typ 30 GigE
BE-Spektrum
*a
01005 bis Flip-Chip, Bare Die, PLCC44, BGA, µBGA, TSOP, QFP, SO
bis SO32, DRAM
BE-Spezifikation
max. Höhe
max. Höhe mit PP-Kopf
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
*b
max. Gewicht
7.5 mm
*c
8.5 mm
*d
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 x 0,2 mm²
18,7 x 18,7 mm²
2 g
Pipettentypen 30xx
X/Y-Genauigkeit
*e
± 41 μm/3σ
Winkelgenauigkeit ± 0,5°/3σ
BE-Spektrum 98,5%
Beleuchtungsebenen 5
Einstellmöglichkeiten der Beleuch-
tungsebenen
256
5
*)a Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kundenspezifischen Standards
und den BE-Verpackungstoleranzen beeinflusst wird.
*)b Für eine hochvolumige 01005-Bestückung wird empfohlen, den CP12 mit seinem optionalen 01005-Gehäuse auszustat-
ten, das spezielle Pipetten und Segmente mit geringer Aufsetzkraft enthält.
*)c Mit Einzelkopfkonfiguration.
*)d 19 mm mit PP-Kopfkonfiguration und bei Entfernung einer Pipette.
*)e Der Genauigkeitswert wurde mit anbieterneutralem IPC-Standard gemessen.
