3.5.3 SIPLACE CP6 für Hochgeschwindigkeits-IC-Bestückung
Artikel-Nr. 03105986-xx SIPLACE CP6
Artikel-Nr. 03101672-xx BE-Kamera, Typ 30 GigE
3

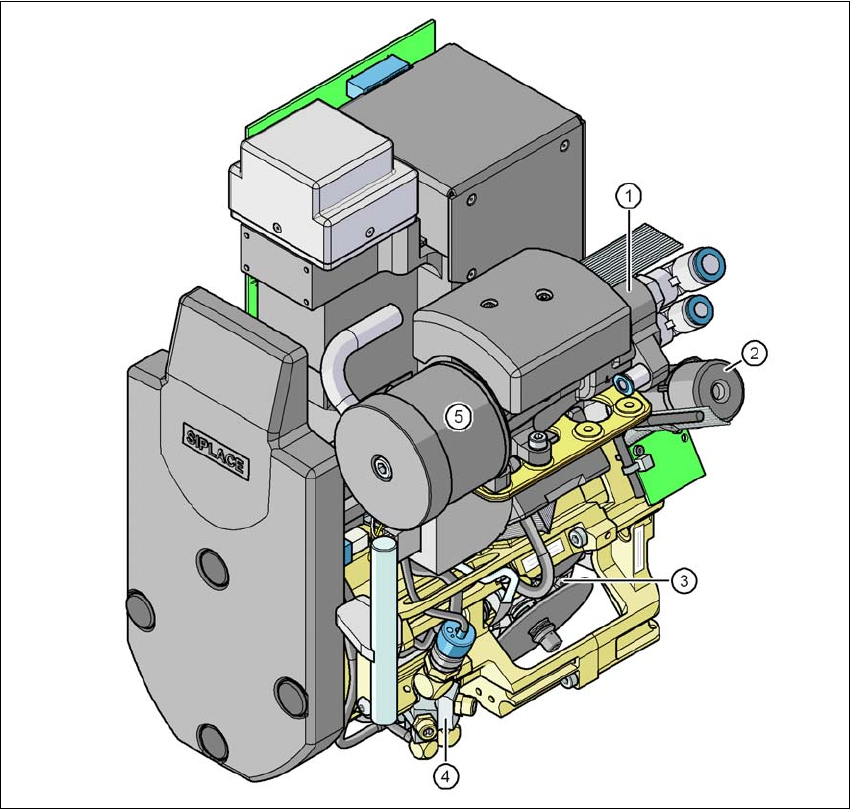

Abb. 3.5 - 5 SIPLACE CP6 - Funktionsgruppen, Teil 1
(1) Vakuumerzeuger
(2) Drehstation, DP-Achse
(3) Stern mit 6 Pinolen - Sternachse
(4) Druckluftregelventil
(5) Schalldämpfer
3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE
3.5 Bestückkopf Ab Softwareversion SC 712.1 Ausgabe 05/2019
130
3

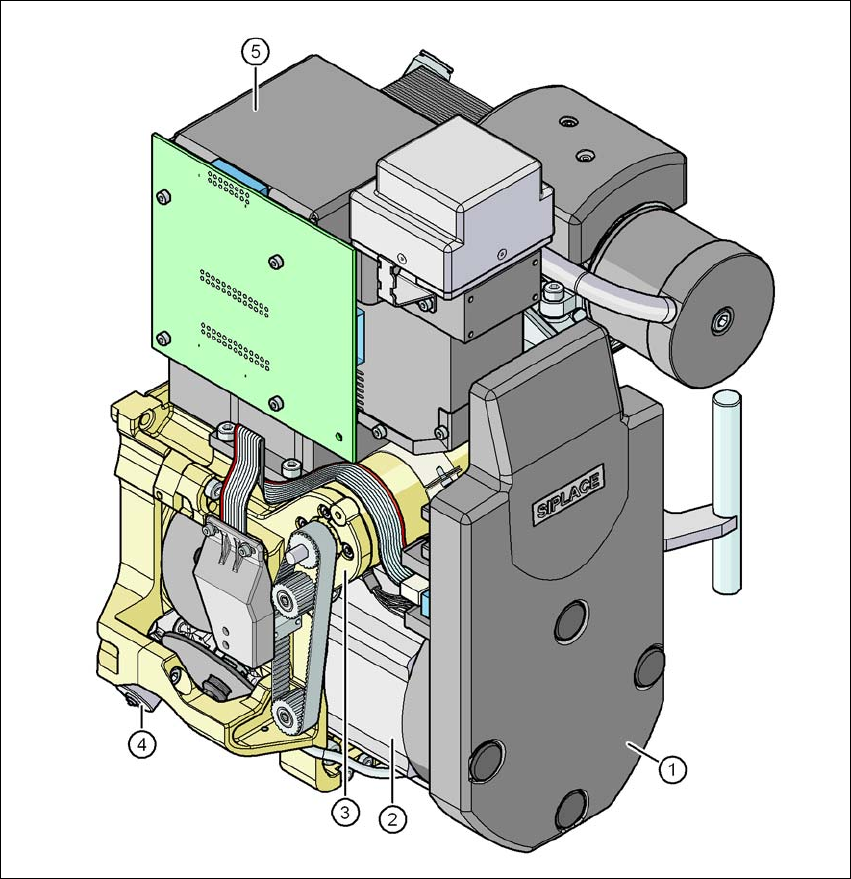

Abb. 3.5 - 6 SIPLACE CP6 - Funktionsgruppen, Teil 2
3
(1) Zwischenverteiler-Platine, unter der Abdeckung
(2) Sternantrieb - DR-Motor
(3) Z-Achsenmotor
(4) Ventilstellantrieb
(5) BE-Kamera, Typ 30 GigE
Betriebsanleitung E by SIPLACE 3 Technische Daten und Baugruppen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.5 Bestückkopf
131
3.5.3.1 Beschreibung
Der SIPLACE CP6 arbeitet nach dem Collect&Place-Prinzip. Mit der hochauflösenden digitalen
BE-Kamera kann der SIPLACE CP6 Bauelemente mit einer Kantenlänge von bis zu 27 mm genau
und sehr schnell platzieren. Er ist daher ideal für den Einsatz bei Produkten mit einem hohen An-
teil von ICs geeignet. Eine erhebliche Produktionssteigerung kann selbst im Hauptanwendungs-
bereich von PLCC 44 bis QFP 208 erzielt werden.
3.5.3.2 Sensor für den BE-Abwurfbehälter
Artikel-Nr. 03103405-xx Sensor für den BE-Abwurfbehälter
Der Sensor für den BE-Abwurfbehälter überwacht, ob der Abwurfbehälter korrekt in seiner Halte-
rung sitzt.
– Wurde der Abwurfbehälter nicht korrekt eingesetzt, kann der Automat nicht gestartet werden.
– Springt der Abwurfbehälter während des Bearbeitungsprozesses aus seiner Halterung, wird
der Automat sofort angehalten, um einen Kopfcrash zu vermeiden.
Jeder Abwurfbehälter wird von einem eigenen Sensor überwacht.
3.5.3.3 Betrieb mit Vakuumpumpe
Für den SIPLACE CP6 wird eine Vakuumpumpe verwendet, um ein effizientes Vakuum zu erzie-
len (siehe Abschnitt 3.5.4
, Seite 133).
