Betriebsanleitung E by SIPLACE 3 Technische Daten un d Baugruppen Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.5 Bestückkopf 137 3.5.5.2 Technische Daten SIPLAC E TH mit stationärer Kamera Typ 36 GigE (Standard) mit sta…
3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE
3.5 Bestückkopf Ab Softwareversion SC 712.1 Ausgabe 05/2019
136
3.5.5.1 Beschreibung
Dieser hochentwickelte Bestückkopf besteht aus zwei aneinander gekoppelten Bestückköpfen
gleicher Bauart. Beide Köpfe arbeiten nach dem Pick&Place-Prinzip. Der SIPLACE TH eignet sich
zur Verarbeitung besonders anspruchsvoller und großer Bauelemente. Zwei Bauelemente wer-
den vom Bestückkopf abgeholt, auf dem Weg zur Bestückposition optisch zentriert und in die er-
forderliche Bestücklage gedreht. Danach werden sie mit Hilfe von geregelter Blasluft sanft und
positionsgenau auf die Leiterplatte gesetzt.
Die Pipetten vom Typ 5xx/5xxx wurden für den SIPLACE TH entwickelt. Mit einem Adapter kön-
nen Sie auch Pipetten vom Typ 4xx, 8xx und 9xx verwenden.
Betriebsanleitung E by SIPLACE 3 Technische Daten und Baugruppen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.5 Bestückkopf
137

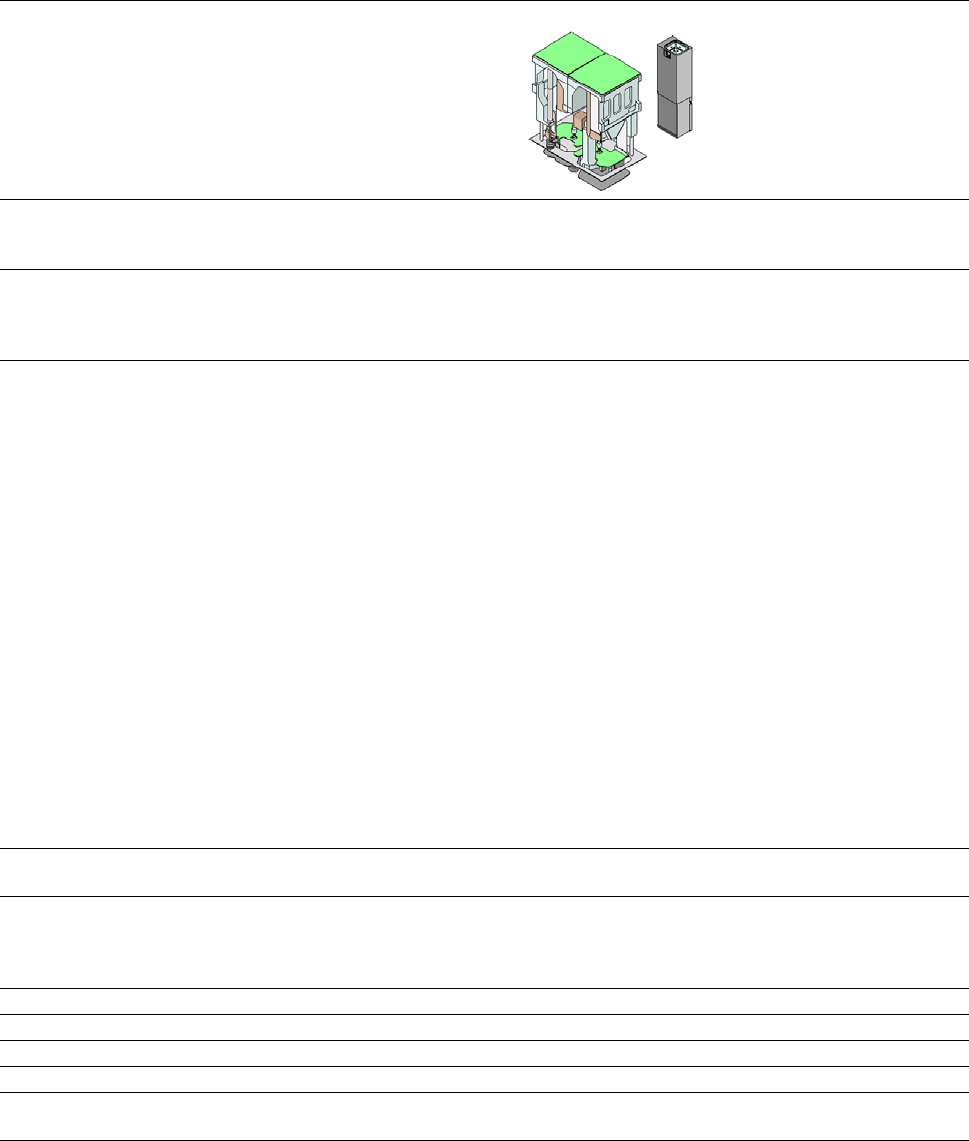

3.5.5.2 Technische Daten
SIPLACE TH
mit stationärer
Kamera Typ 36 GigE
(Standard)
mit stationärer
Kamera Typ 33 GigE
(Fine Pitch)
mit stationärer
Kamera Typ 25 GigE
(Flip-Chip)
BE-Spektrum
*a
0603 bis SO, PLCC,
QFP, BGA, Sonder-BE,
Bare Die, Flip-Chip
0402 bis SO, PLCC, QFP,
BGA, Sonder-BE, Bare Die,
Flip-Chip
0201 bis SO, PLCC, QFP,
Sockel, Stecker, BGA, Son-
der-BE, Bare Die, Flip-
Chip, Shield
BE-Spezifikationen
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
*b
25 mm
0,4 mm
0,24 mm
0,56 mm
0,32 mm
1,6 x 0,8 mm²
32 x 32 mm²
(Einfachmessung)
Bei Betrieb mit zwei
Pipetten:
50 mm x 50 mm oder
69 mm x 10 mm
Bei Betrieb mit einer
Pipette (Mehrfachmes-
sung):
78 mm x 78 mm oder
110 mm x 10 mm
bis zu 200 mm x 110 mm
(mit Einschränkungen)
100 g
25 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0mm x 0,5mm
55 mm x 45 mm
(Einfachmessung)
Bei Betrieb mit zwei Pipet-
ten:
50 mm x 50 mm oder
69 mm x 10 mm
Bei Betrieb mit einer
Pipette (Mehrfachmes-
sung):
78 mm x 78 mm oder
110 mm x 10 mm
bis zu 200 mm x 110 mm
(mit Einschränkungen)
100 g
25 mm
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 mm x 0,3 mm
16 mm x 16 mm
(Einfachmessung)
55 mm x 55 mm
(Mehrfachmessung)
100 g
Programmierbare
Aufsetzkraft
1,0 N - 15 N 1,0 N - 15 N 1,0 N - 15 N
Pipettentypen
*c
5xx (Standard)
4xx + Adapter
8xx + Adapter
9xx + Adapter
5xx (Standard)
4xx + Adapter
8xx + Adapter
9xx + Adapter
5xx (Standard)
4xx + Adapter
8xx + Adapter
9xx + Adapter
Pipettenabstand P&P-Köpfe 70,8 mm 70,8 mm 70,8 mm
X/Y-Genauigkeit
*d
± 50 µm/3σ ± 50 µm/3σ ± 22 µm / 3σ
Winkelgenauigkeit ± 0,05°/3σ ± 0,05° / 3σ ± 0,05° / 3σ
Beleuchtungsebenen 6 6 6
Einstellmöglichkeiten der
Beleuchtungsebenen
256
6
256
6
256
6
*)a Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kundenspezifischen Standards
und den BE-Verpackungstoleranzen beeinflusst wird.
*)b Bei Verwendung von Standardpipetten.
*)c Über 300 verschiedene Pipetten- und 100 Greifertypen verfügbar, umfangreiche Pipettendatenbank online verfügbar.
*)d Der SIPLACE Genauigkeitswert wird bei den Maschinen-Abnahmetests gemessen. Er entspricht den Bedingungen, die im
SIPLACE Liefer- und Leistungsumfang angegeben sind.
3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE
3.5 Bestückkopf Ab Softwareversion SC 712.1 Ausgabe 05/2019
138
3.5.6 SIPLACE PP für hochpräzise IC-Bestückung
Artikel-Nr. 03097485-xx SIPLACE PP
Artikel-Nr. 03112312-xx Stationäre BE-Kamera, Typ 36 GigE
3

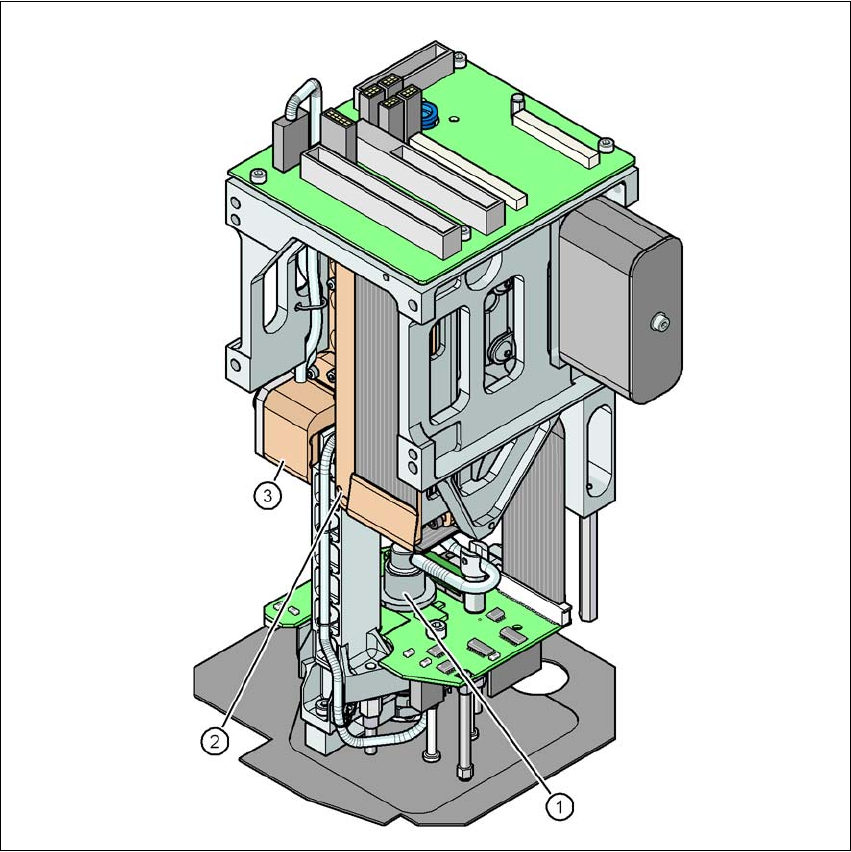

Abb. 3.5 - 9 SIPLACE PP für hochpräzise IC-Bestückung
(1) DP-Achse
(2) Antrieb der Z-Achse
(3) Inkrementales Wegmesssystem für die Z-Achse
