Betriebsanleitung E by SIPLACE 3 Technische Daten un d Baugruppen Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.6 LP-Transportsyst em 143 3.6.3 Steuerung und Breitenverstellung 3.6.3.1 Steuerung mit dem Einzelfunktionenm…
3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE
3.6 LP-Transportsystem Ab Softwareversion SC 712.1 Ausgabe 05/2019
142
3.6.2 Aufbau des LP-Einfachtransports
3
Abb. 3.6 - 1 Aufbau des LP-Einfachtransports
(1) Eingabetransport
(2) Bearbeitungstransport
(3) Hubtisch
(4) Ausgabetransport
(5) Transportsteuerung (unter der Abdeckung)
(6) Ausgabestopper
(7) Bearbeitungsstopper
(8) Eingabestopper
(1)
(3)
(4)
(2)
(5)
(7)
(8)
(6)
Betriebsanleitung E by SIPLACE 3 Technische Daten und Baugruppen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.6 LP-Transportsystem
143
3.6.3 Steuerung und Breitenverstellung
3.6.3.1 Steuerung mit dem Einzelfunktionenmenü
Informationen zur Steuerung des LP-Transportsystems und zum Einzelfunktionenmenü finden
Sie in der Online-Hilfe.
3.6.3.2 Automatische Breitenverstellung
Die Transportbänder werden nach Erhalt des Kommandos auf die Sollbreite eingestellt.
Detaillierte Informationen zur Umstellung der Transportspurbreite entnehmen Sie bitte der Online-
Hilfe.
3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE
3.6 LP-Transportsystem Ab Softwareversion SC 712.1 Ausgabe 05/2019
144

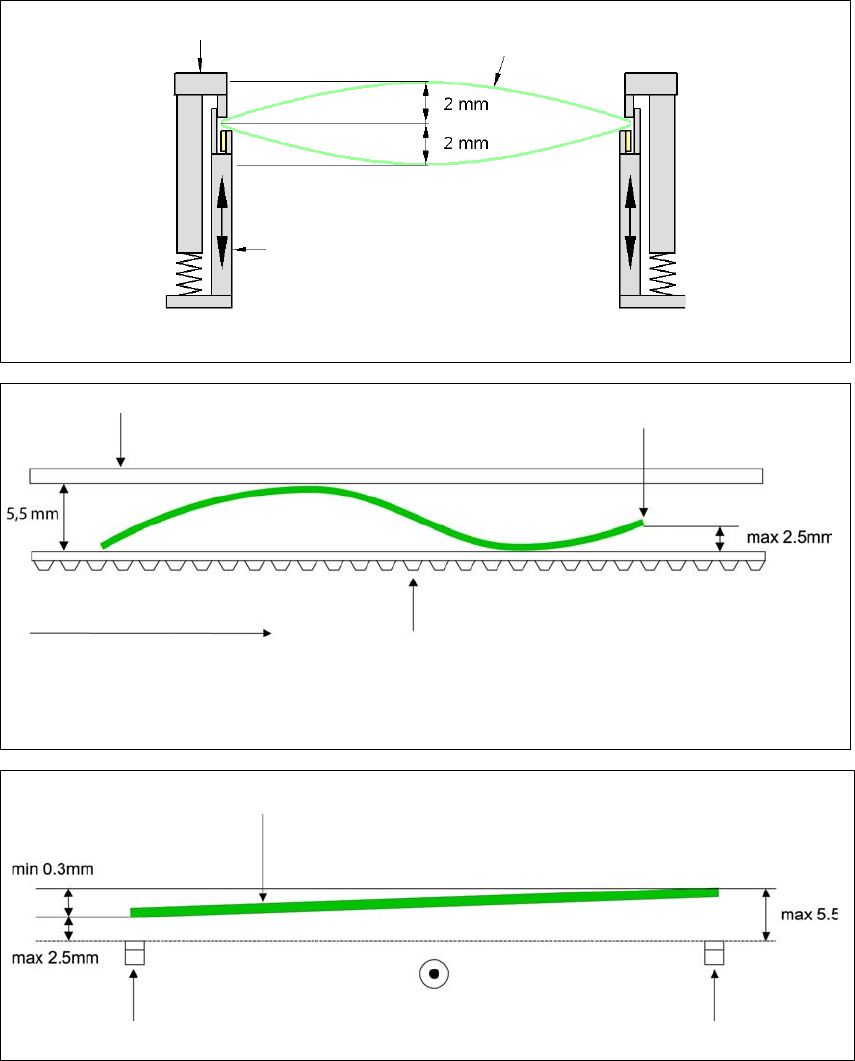

3.6.4 Definition der Leiterplattenwölbung
3.6.4.1 LP-Wölbung während des Transports
3
3
3
Bewegliche Klemmvorrichtung
Feste Klemmkante
Bewegliche Klemmvorrichtung
LP
LP-Wölbung quer zur Transportrichtung max. 1 % der LP-Diagonale, aber nicht mehr als 2 mm
Feste Klemmkante
Transportriemen
LP-Transportrichtung
Vordere Leiterplattenkante
LP-Wölbung in Transportrichtung + LP-Dicke < 5,5 mm.
Aufbiegung vordere Leiterplattenkante max. 2,5 mm.
Vordere Leiterplattenkante
Linker Transportriemen
Rechter Transportriemen
LP-Transportrichtung
