Betriebsanleitung E by SIPLACE 3 Technische Daten un d Baugruppen Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.7 Visionsystem 151 3.7.4.3 Passmarken-Kriterien 3 3.7.4.4 Inkpunkt-Kriterien 3 2 Marken ermitteln 3 Marken e…
3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE
3.7 Visionsystem Ab Softwareversion SC 712.1 Ausgabe 05/2019
150
3.7.4 LP-Kamera, Typ 34, digital
3.7.4.1 Aufbau
3

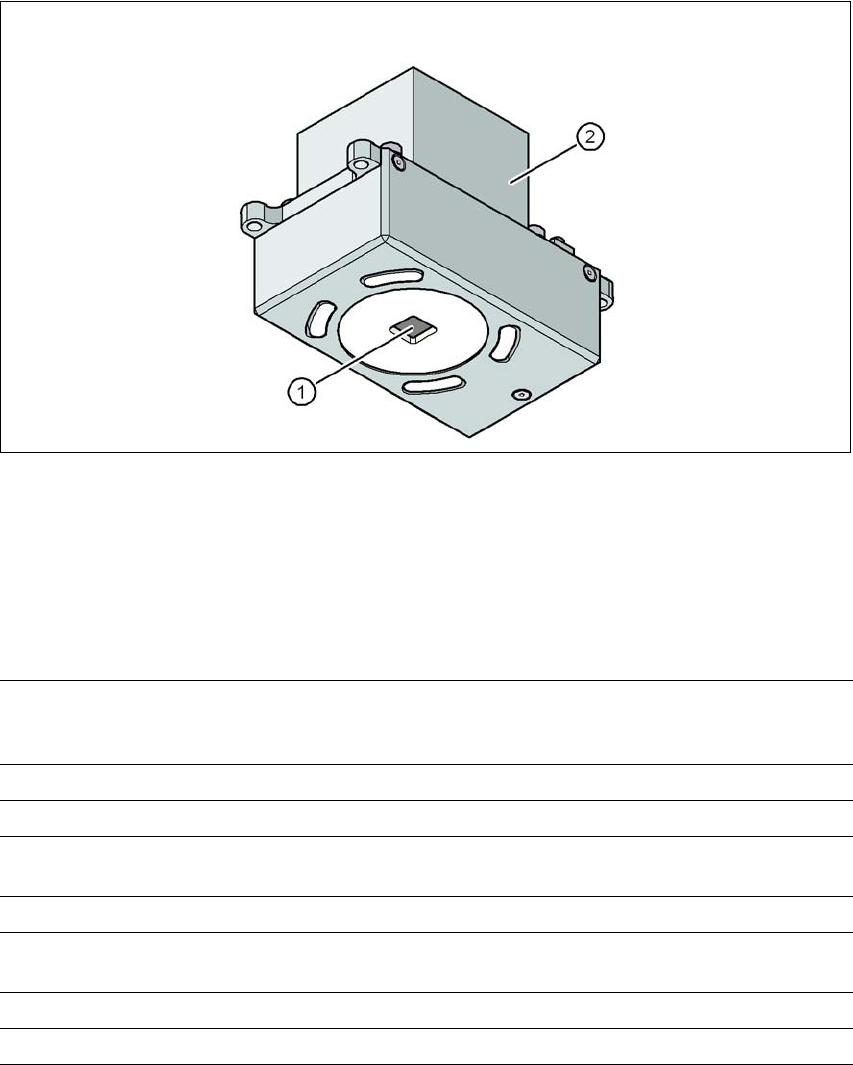

Abb. 3.7 - 3 LP-Kamera, Typ 34, digital
(1) LP-Kameraoptik und Beleuchtung
(2) Kameraverstärker
3.7.4.2 Technische Daten
3
LP-Passmarken Bis zu 3 (Einzelschaltungen und Mehrfachnutzen),
bis zu 6 bei der Option "Lange LP" (optionale Marken werden
von der Optimierung ausgegeben).
Lokale Passmarken Bis zu 2 pro LP (können verschiedenen Typs sein)
Bibliothekspeicher Bis zu 255 Passmarkentypen pro Einzelschaltung
Bildverarbeitung Kantendetektionsmethode (Singular Feature) auf Basis der
Grauwerte
Beleuchtungsart Auflicht (3 frei programmierbare Ebenen)
Erkennungszeit pro
Marke/Schlechtmarke
20 ms - 200 ms
Gesichtsfeld 5,78 mm x 5,78 mm
Abstand der Fokusebene 28 mm
Betriebsanleitung E by SIPLACE 3 Technische Daten und Baugruppen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.7 Visionsystem
151
3.7.4.3 Passmarken-Kriterien
3
3.7.4.4 Inkpunkt-Kriterien
3
2 Marken ermitteln
3 Marken ermitteln
X-/Y-Position, Verdrehwinkel mittlerer LP-Verzug
zusätzlich: Scherung, Verzug separat in X- und Y-Richtung
Markenformen Synthetische Marken: Kreis, Kreuz, Quadrat, Rechteck, Raute,
kreisförmige, quadratische und rechteckige Konturen, Doppel-
kreuz
Muster: beliebig
Markenoberfläche
Kupfer
Zinn
Ohne Oxidation und Lötstopplack
Wölbung ≤ 1/10 der Strukturbreite, jeweils guter Kontrast zur
Umgebung
Maße synthetischer Marken
min. X/Y-Größe für Kreis und Rechteck:
min. X/Y-Größe für Kreis und Rechteck:
min. X/Y-Größe für Kreuz:
min. X/Y-Größe für Doppelkreuz:
min. X/Y-Größe für Raute:
Min. Rahmenbreite für Kreisring und Rechteckrahmen:
Min. Balkenbreite/Balkenabstand für Kreuz, Doppelkreuz:
max. X/Y-Größe für alle Markenformen:
Max. Balkenbreite für Kreuz, Doppelkreuz:
Min. Toleranzen generell:
Max. Toleranzen generell:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2% vom Nennmaß
20% vom Nennmaß
Maße von Mustern
Min. Größe
Max. Größe
0,5 mm
3 mm
Markenumgebung Freiraum um die Passmarke nicht notwendig, wenn sich inner-
halb des Suchfeldes keine ähnliche Markenstruktur befindet.
Methoden - Synthetisches Markenerkennungsverfahren
- Mittlerer Grauwert
- Histogramm-Methode
- Template Matching
Größe der Markenformen bzw.
Strukturen
Synthetische Marken
Andere Verfahren
Maße synthetischer Marken siehe Abschnitt Passmarken-Krite
-
rien
3.7.4.3, Seite 151.
min. 0,3 mm
max. 5 mm
Abdeckmaterial Gut deckend
Erkennungszeit je nach Methode: 20 ms - 0,2 s
3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE
3.8 Zuführmodule für E by SIPLACE Ab Softwareversion SC 712.1 Ausgabe 05/2019
152
3.8 Zuführmodule für E by SIPLACE
Wesentliche Merkmale der SIPLACE SmartFeeder E sind hohe Präzision der Abholposition, On-
line-Programmierbarkeit, Statusanzeigen auf einer LCD-Anzeige und einfaches Handling beim
Wechseln der Zuführmodule während des Bestückprozesses. Für die Stromversorgung und die
Kommunikation des Automaten mit den Zuführmodulen werden Pogo-Pins verwendet.
3.8.1 Gurtzuführmodule
3.8.1.1 Gurtmaterial
Das Spektrum der Gurtbreite reicht von 8 mm bis 56 mm. Als Gurtmaterial wird Blister oder Papier
verwendet. Für das Design der Gurtzuführmodule wurden folgende Gurtnormen zugrunde gelegt:
DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)
JIS C 0806-3 (1999)
ANSI/EIA 481-C (10/2003)
IEC 60286-3-2 3
Die Gesamthöhe der Blistergurte ist abhängig von der Gurtbreite und darf folgende Maximalwerte
nicht überschreiten:
Bei 8 mm-Papiergurten darf die Papierdicke maximal 1,6 mm betragen.
3.8.1.2 Gurtrollendurchmesser
Der Gurtrollendurchmesser darf für alle Zuführmodule bis zu 19'' (483 mm) betragen.
3
Gurtbreite Gesamthöhe der Blistergurte
8 mm max. 3,5 mm
12 mm max. 16 mm
16 mm und breiter max. 16 mm
Gurtrollendurchmesser
mit festem Tisch
mit Wechseltisch
bis zu 432 mm (17“)
bis zu 483 mm (19“)
