Betriebsanleitung E by SIPLACE 3 Technische Daten und Baugruppen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.8 Zuführmodule für E by SIPLACE
155
3

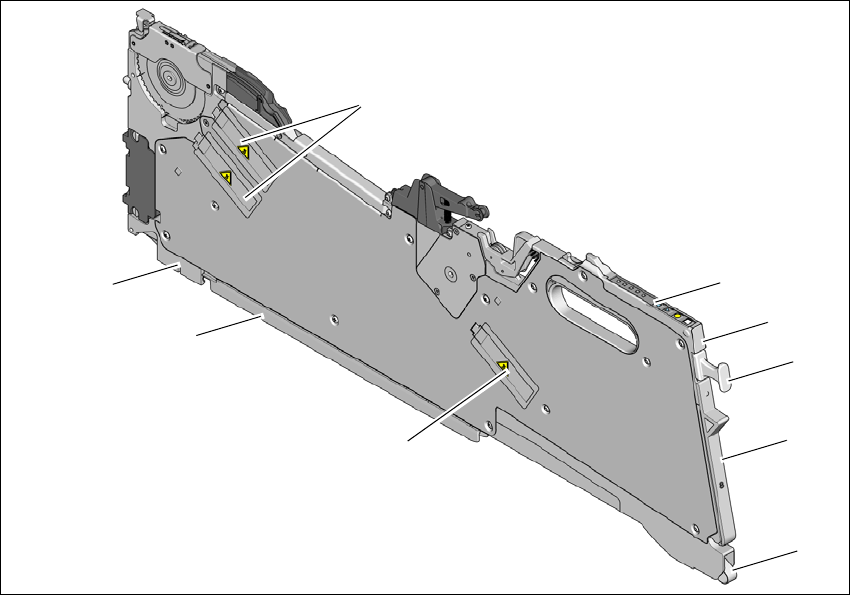

Abb. 3.8 - 2 8 mm E Gurtzuführmodul - Rückansicht
(1) Eintrittsöffnung zum Gurtleitkanal mit Gurtfeder
(2) Klappe zum Deckfolienbehälter
(3) Entnahmegriff, eingerastet
(4) Statusanzeige
(5) Bedienfeld
(6) Antriebsmotore für den Gurttransport
(7) Vordere Gleitführung
(8) Hintere Gleitführung
(9) Antriebsmotor für die Deckfolienstopfeinrichtung
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE
3.8 Zuführmodule für E by SIPLACE Ab Softwareversion SC 712.1 Ausgabe 05/2019
156
3.8.2 Technische Daten für den SIPLACE SmartFeeder E
Generell sind die Gurtzuführmodule für den E by SIPLACE ca. 587 mm lang und ca. 200 mm
hoch. Die technischen Daten sind in der folgenden Tabelle aufgeführt.
3
Die maximale Höhe der Störkanten über der Oberkante der Gurttasche beträgt ≤ 3 mm. Da die
Zuführmodule keine eventuell hochstehenden Klappen aufweisen und zudem fest an den Wech-
seltischen verankert sind, ist die Kopfcrashgefahr auf ein Minimum reduziert.
Gurtzuführmodul Artikel-Nr. L x H
[mm]
Breite
[mm]
Stellplatz Transport-
schrittweite
[mm]
Max. Gurt-
höhe
[mm]
SIPLACE SmartFeeder 2x8 mm E 00141569 587x200 22,9 2 1/2/4/8 3,5
SIPLACE SmartFeeder 8 mm E 00141570 587x200 10,8 1 1/2/4/8 3,5
SIPLACE SmartFeeder 12 mm E 00141571 587x200 22,6 2 4 - 16
*a
16
SIPLACE SmartFeeder 16 mm E 00141572 587x200 22,6 2 4 - 20*
a
16
SIPLACE SmartFeeder 24 mm E 00141673 587x200 34,4 3 4 - 32*
a
25
SIPLACE SmartFeeder 32 mm E 00141674 587x200 46,2 4 4 - 40*
a
25
SIPLACE SmartFeeder 44 mm E 00141675 587x200 58,0 5 4 - 52*
a
25
SIPLACE SmartFeeder 56 mm E 00141676 587x200 69,8 6 4 - 64*
a
25
SIPLACE SmartFeeder 72 mm E
*b
n. z. 587x200 81.6 6 4 - 80*
a
25
SIPLACE SmartFeeder 88 mm E
*b
n. z. 587x200 105.2 6 4 - 96*
a
25
Gurtrollen Durchmesser 178 bis 483 mm (7“ - 19“)
Wechselzeit ≤ 8 s
*)a In 4-mm-Schritten
*)b Auf Anfrage
Betriebsanleitung E by SIPLACE 3 Technische Daten und Baugruppen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.9 Alternative E by SIPLACE Zuführmodule
157
3.9 Alternative E by SIPLACE Zuführmodule
3.9.1 SIPLACE StickFeeder E
Artikel-Nr. 00288207-xx SIPLACE StickFeeder E
Der SIPLACE StickFeeder E für E by SIPLACE kann auf jedem E by SIPLACE-Zuführtisch ver-
wendet werden. Der StickFeeder für E by SIPLACE benötigt 10 Spuren auf dem Zuführtisch.
3
Abb. 3.9 - 1 SIPLACE StickFeeder E
3.9.2 Betrieb, Aufstellen und technische Daten
Die Betriebs-, Konfigurations- und technischen Daten sind im StickFeeder E Job Guide beschrie-
ben, [Artikel-Nr.: 00198626-xx]
