3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE 3.10 Wechseltisch für E by SIPLACE Ab Softwareversion SC 712.1 A usgabe 05/2019 164 3.10.1 A ufbau Der Wechseltisch besteht im We sentlichen aus dem Fahrge…
Betriebsanleitung E by SIPLACE 3 Technische Daten und Baugruppen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.10 Wechseltisch für E by SIPLACE
163
3

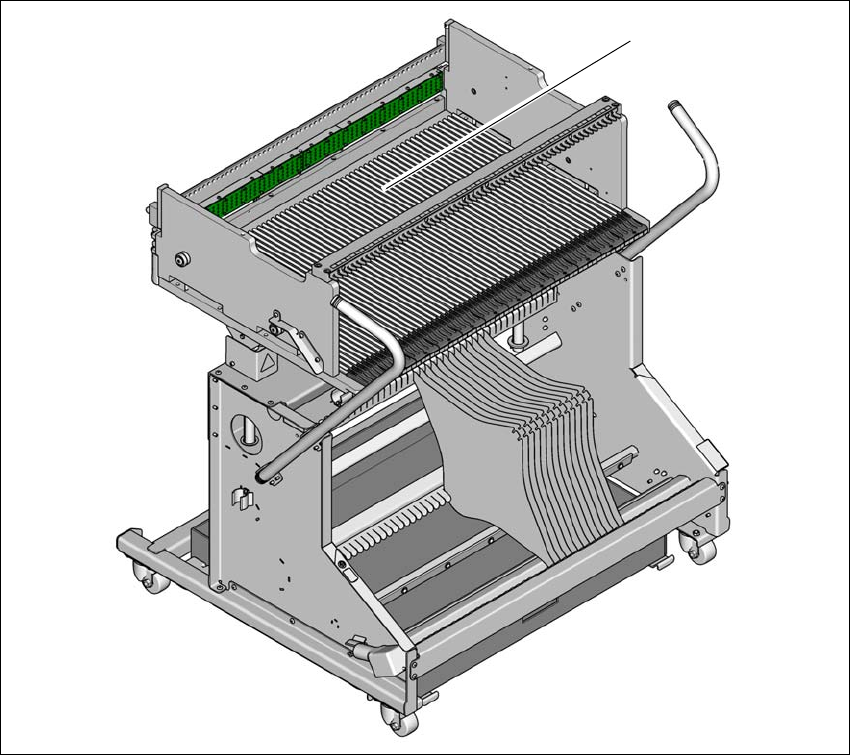

Abb. 3.10 - 2 Wechseltisch, E by SIPLACE
(1) Wechseltisch mit 60 Spuren
(1)
3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE
3.10 Wechseltisch für E by SIPLACE Ab Softwareversion SC 712.1 Ausgabe 05/2019
164
3.10.1 Aufbau
Der Wechseltisch besteht im Wesentlichen aus dem Fahrgestell, dem Wechseltisch zur Auf-
nahme der Zuführmodule, dem Gurtrollencontainer und dem Gurtabfallbehälter.
3

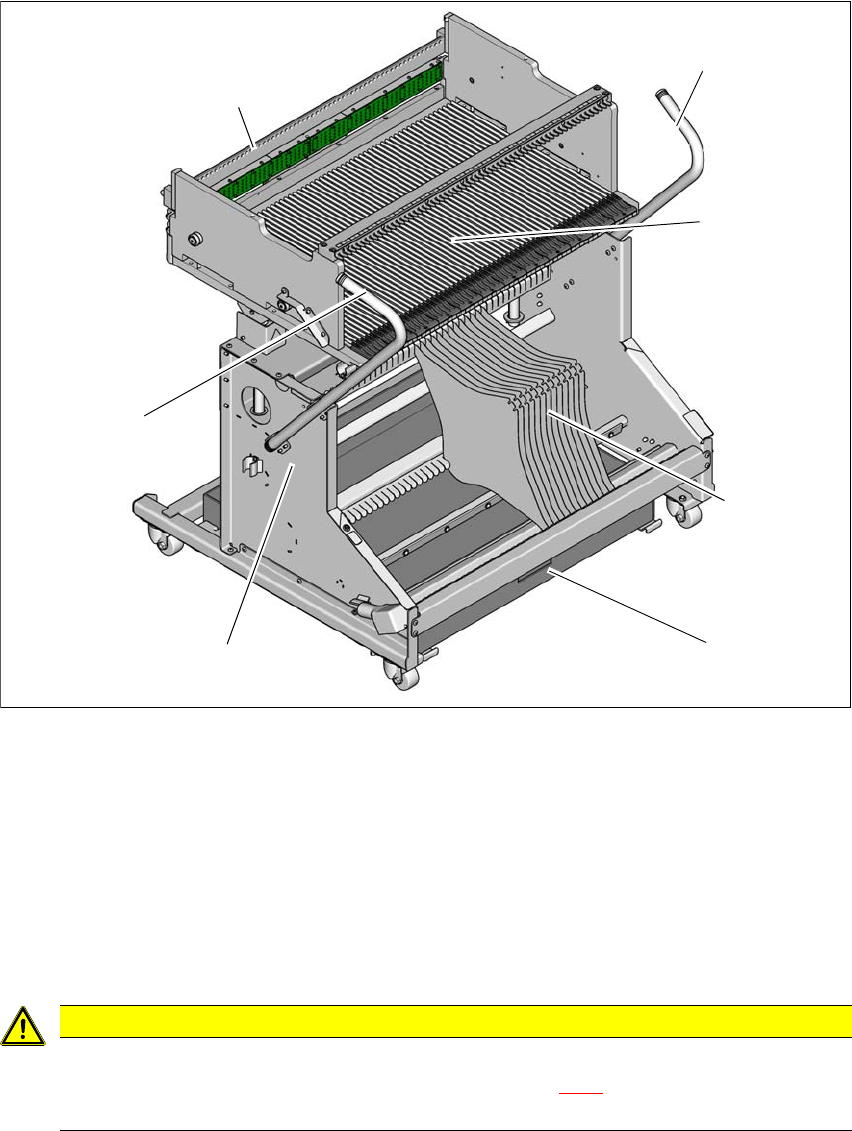

Abb. 3.10 - 3 Wechseltisch, E by SIPLACE mit 60 Spuren - Übersicht
(1) Fahrgestell
(2) Wechseltisch
(3) Gurtcontainer
(4) Gurtabfallbehälter
(5) Griff
(6) Zentrierleiste
3
VORSICHT
Sicherheitshinweise beachten!
Beachten Sie die Sicherheitshinweise im Abschnitt 5.9.2, Seite 232, wenn Sie den
Gurtabfallbehälter aus dem Wechseltisch ziehen.
(1)
(2)
(5)
(4)
(3)
(6)
(5)
Betriebsanleitung E by SIPLACE 3 Technische Daten und Baugruppen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.10 Wechseltisch für E by SIPLACE
165
3
3.10.2 Beschreibung
Der Gurtrollencontainer nimmt in der Standardausführung Gurtrollen bis zu einer Größe von 19"
(483 mm) auf.
Zwischen dem Gurtcontainer und dem Wechseltisch befinden sich links und rechts zwei 5 mm
breite Spalte zur Aufnahme von Rüstlisten.
An der Unterseite des Fahrgestells ist der ausziehbare Gurtabfallbehälter. Die geschnittenen Gur-
tabfälle gelangen über eine Rutsche in den Gurtabfallbehälter, der je nach Abfallaufkommen ent-
leert werden muss.
3
3.10.3 Technische Daten
3
VORSICHT
Bruchgefahr der Griffe!
Beim Transport des Wechseltisches besteht Bruchgefahr für die Griffe.
Heben Sie den Wechseltisch beim Transport nicht an den Griffen an.
Verwenden Sie die Griffe nur zum Schieben des Wechseltisches.
Verwenden Sie einen Gabelstapler, wenn Sie den Wechseltisch transportieren oder
von der Palette heben wollen.
HINWEIS
Zum Betrieb des Automaten müssen alle Wechseltische am Automaten angedockt sein.
Belegen Sie freie Stellplätze mit Dummy-Zuführmodulen, wie dies in Abschnitt
2.7.5.1, Seite 89 beschrieben ist.
Abmessungen Wechseltisch
Wechseltisch mit 60 Spuren (
Länge x Breite) 735 mm x 820 mm
Höhe (LP-Transporthöhe)
Standard
Option
900 mm bis 930 mm
950 mm
Gewicht Wechseltisch mit 60 Spuren
ohne Zuführmodule
mit Zuführmodulen vollgerüstet
88 kg
138 kg
Gurtrollendurchmesser bis zu 483 mm (19“)
Stellplätze für Zuführmodule
Wechseltisch mit 60 Spuren 60 Förderer mit SIPLACE
SmartFeeder 8 mm E
Wechselzeit Wechseltisch < 1 Minute
