3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE 3.10 Wechseltisch für E by SIPLACE Ab Softwareversion SC 712.1 A usgabe 05/2019 172
Betriebsanleitung E by SIPLACE 3 Technische Daten und Baugruppen
Ab Softwareversion SC 712.1 Ausgabe 05/2019 3.10 Wechseltisch für E by SIPLACE
171
3

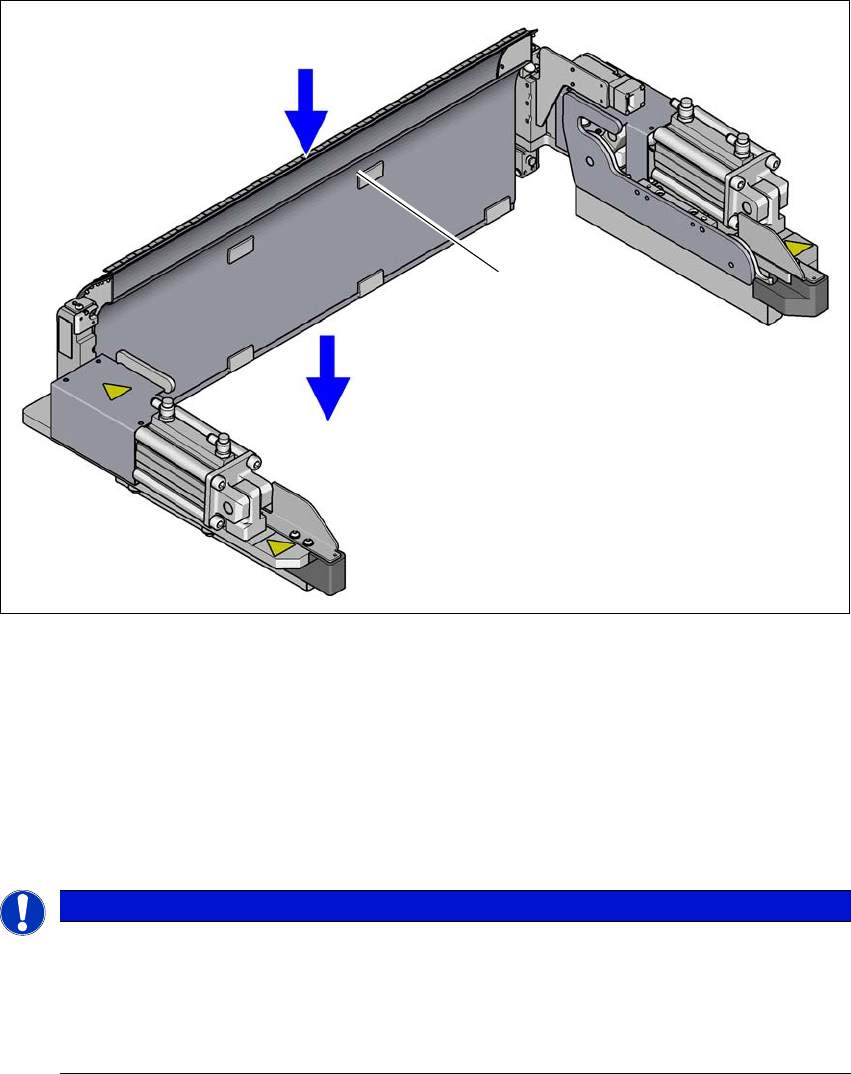

Abb. 3.10 - 9 Leergutleitkanal am E by SIPLACE Wechseltisch-Einzug
(1) Einlassspalt für die Leergurte
(2) Austrittsspalt für die Leergurte oberhalb des pneumatischen Schneidgeräts
(3) Leergutleitkanal < 12 mm bis 25 mm (kann für Gurte > 12 mm entfernt werden)
Der Leergutleitkanal kann Gurte mit einer Taschenhöhe bis maximal 12 mm zum pneumatischen
Gurtschneidgerät führen. Verwenden Sie bei Zuführmodulen, die Gurte mit einer Taschenhöhe
von > 12 mm verwenden, den Leergutleitkanal für 25 mm.
3
HINWEIS
Staugefahr!
Bei Zuführmodulen mit niedrigen Taschen neben Zuführmodulen mit hohen Taschen be-
steht für die Leergurte Staugefahr.
Positionieren Sie Zuführmodule mit niedrigen Taschen nicht unmittelbar neben Zu-
führmodulen mit hohen Taschen.
(1)
(2)
(3)
3 Technische Daten und Baugruppen Betriebsanleitung E by SIPLACE
3.10 Wechseltisch für E by SIPLACE Ab Softwareversion SC 712.1 Ausgabe 05/2019
172
Betriebsanleitung E by SIPLACE 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SC 712.1 Ausgabe 05/2019 4.1 Transport und Anlieferungskonfiguration
173
4 Aufstellen und Inbetriebnahme
4.1 Transport und Anlieferungskonfiguration
4.1.1 Transportverpackung
Innerhalb Europas werden der Automat und die Wechseltische auf zwei Holzpaletten und in Pla-
stikfolien verpackt ausgeliefert. Außerhalb Europas werden der Automat und die Wechseltische
in Transportkisten aus Holz angeliefert.
4.1.1.1 Abmessungen der Transportverpackungen
Die Abmessungen der Paletten und Holzkisten sind in der folgenden Tabelle aufgelistet:
4

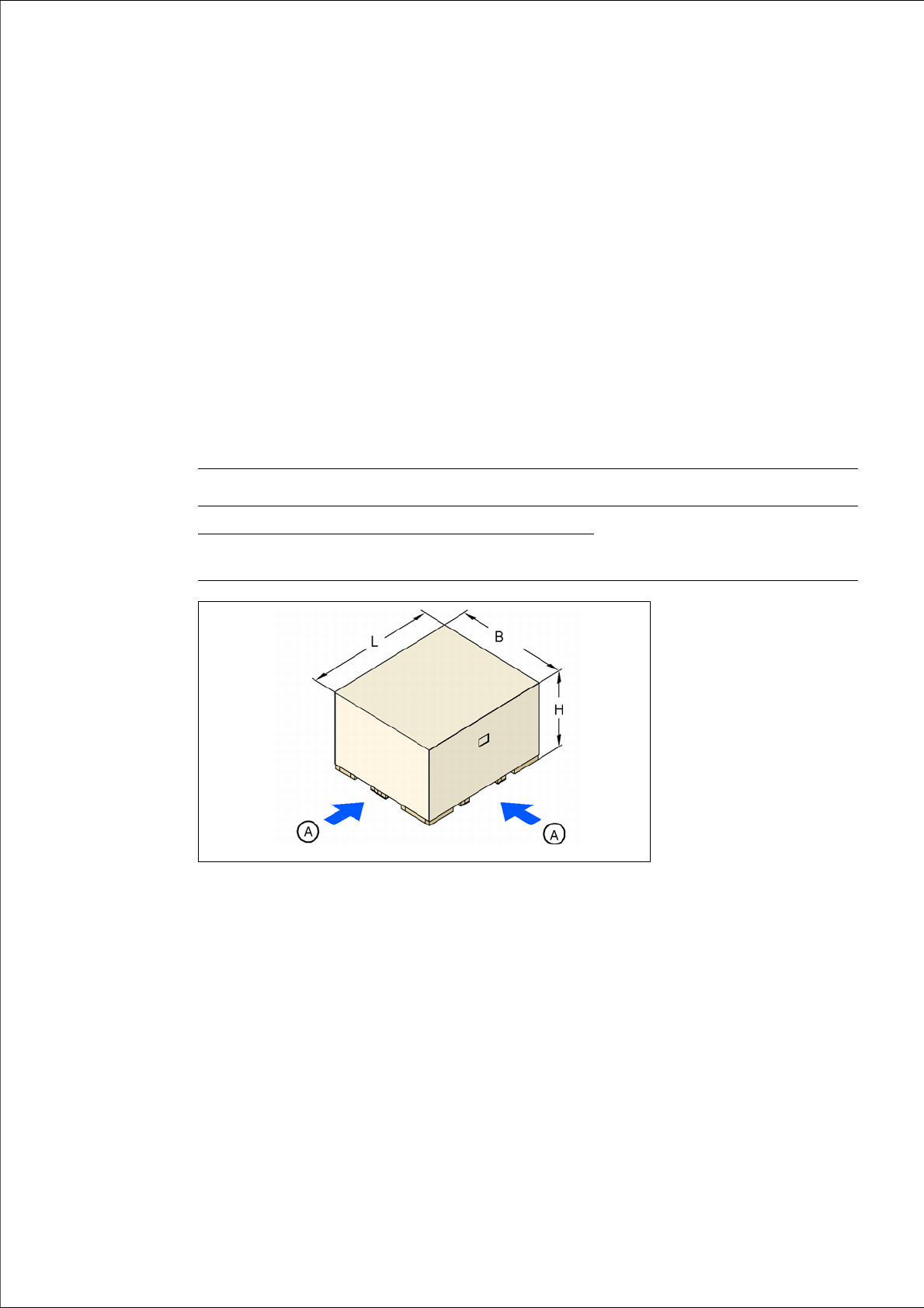

Abb. 4.1 - 1 Transportkiste - Abmessungen in Millimeter
(A) Asatzpunkte für den Gabelstapler
Holzkiste Automat (L x B x H) Wechseltisch (L x B x H)
Standard 2180 mm x 1770 mm x 1830 mm
1050 mm x 1050 mm x 1150 mm
Verlängert (mit
1200 mm LBO)
2180 mm x 2330 mm x 1830 mm
