Betriebsanleitung E by SIPLACE 4 Aufstellen und Inbetriebnahme Ab Softwareversion SC 712.1 Ausgabe 05/2019 4.3 Aufstellen des Automaten 197 4.3.7 Automaten justieren Eine Messung wird am nicht gek lemmten Hu btisch durch…
4 Aufstellen und Inbetriebnahme Betriebsanleitung E by SIPLACE
4.3 Aufstellen des Automaten Ab Softwareversion SC 712.1 Ausgabe 05/2019
196
4

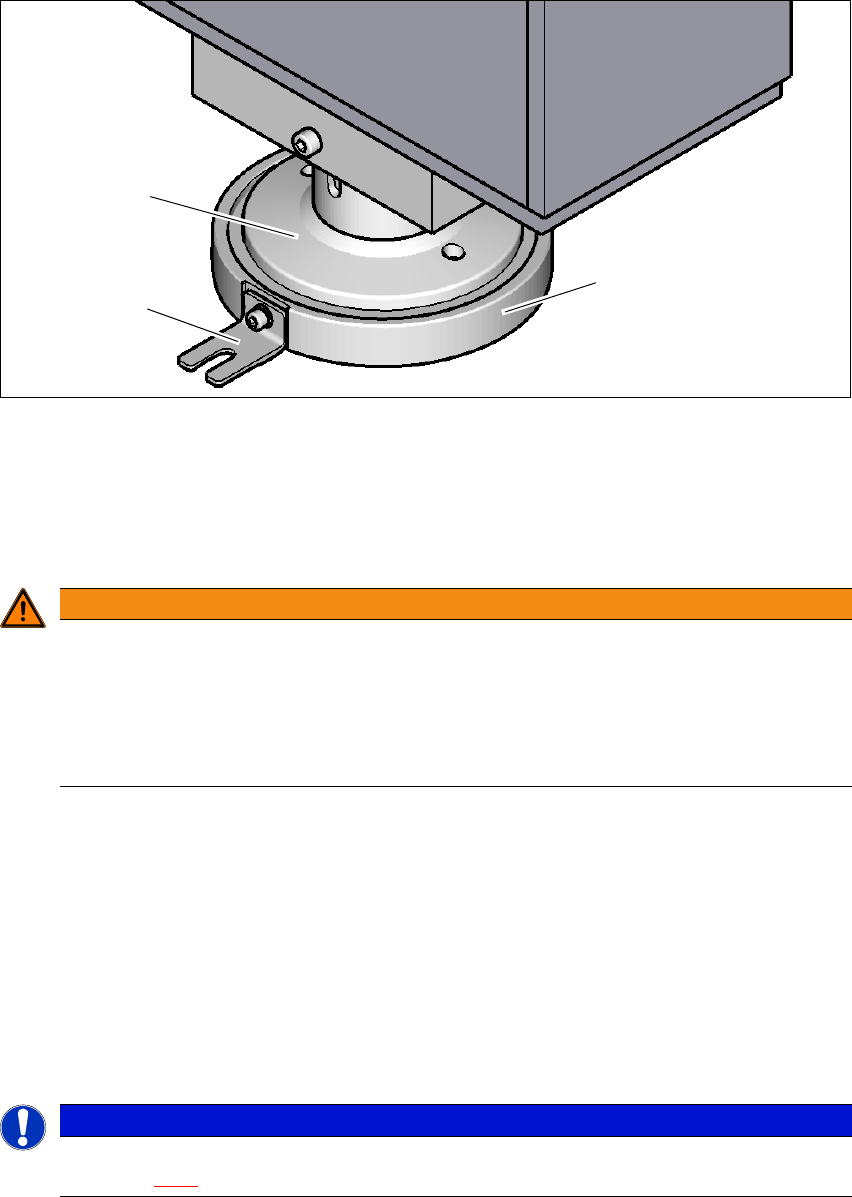

Abb. 4.3 - 4 Maschinenfüße auf Block für Transporthöhe 950
(1) Block für Transporthöhe 950
(2) Halterung zur zusätzlichen Sicherung auf dem Boden
(3) Maschinenfuß
4
Schieben Sie die Gabel des Gabelstaplers unter den Automaten. Siehe auch 4.3.2, auf Seite
190.
Heben Sie den Automaten mit dem Gabelstapler an.
Stellen Sie die vier Blöcke (1) unter die vier Maschinenfüße.
Senken Sie den Automaten mit dem Gabelstapler vorsichtig ab.
Setzen Sie die Maschinenfüße in die Rundung dieser Blöcke und stellen Sie den Automaten
auf diese Blöcke (1).
Richten Sie den Automaten in X- und Y-Richtung mit der Maschinenwasserwage aus.
4
Sichern Sie bei Bedarf die Blöcke mit der Halterung auf dem Fußboden.
WARNUNG
Verletzungsgefahr!
Bei Montagearbeiten an der Unterseite des Automaten besteht Verletzungsgefahr.
Sichern Sie den Automaten durch geeignete Maßnahmen zusätzlich ab. Der Gabel-
stapler darf nicht als alleinige Abstützung verwendet werden.
Achten Sie auf Ihre Hände und Füße.
HINWEIS
Die Beschreibung für das Ausrichten in X- und Y-Richtung des Automaten finden Sie in
Abschnitt 4.3.7
, Seite 197.
(1)
(3)
(2)
Betriebsanleitung E by SIPLACE 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SC 712.1 Ausgabe 05/2019 4.3 Aufstellen des Automaten
197
4.3.7 Automaten justieren
Eine Messung wird am nicht geklemmten Hubtisch durchgeführt.
Beachten Sie die allgemeinen Warnhinweise, die in Abschnitt 4.3.1, Seite 189 beschrieben
sind.
Beachten Sie die Warnhinweise zum Transport des Automaten, die in Abschnitt 4.3.2, Seite
190 beschrieben sind.
Werkzeuge und Hilfsmittel finden Sie in Abschnitt 4.3.5, Seite 192.
4

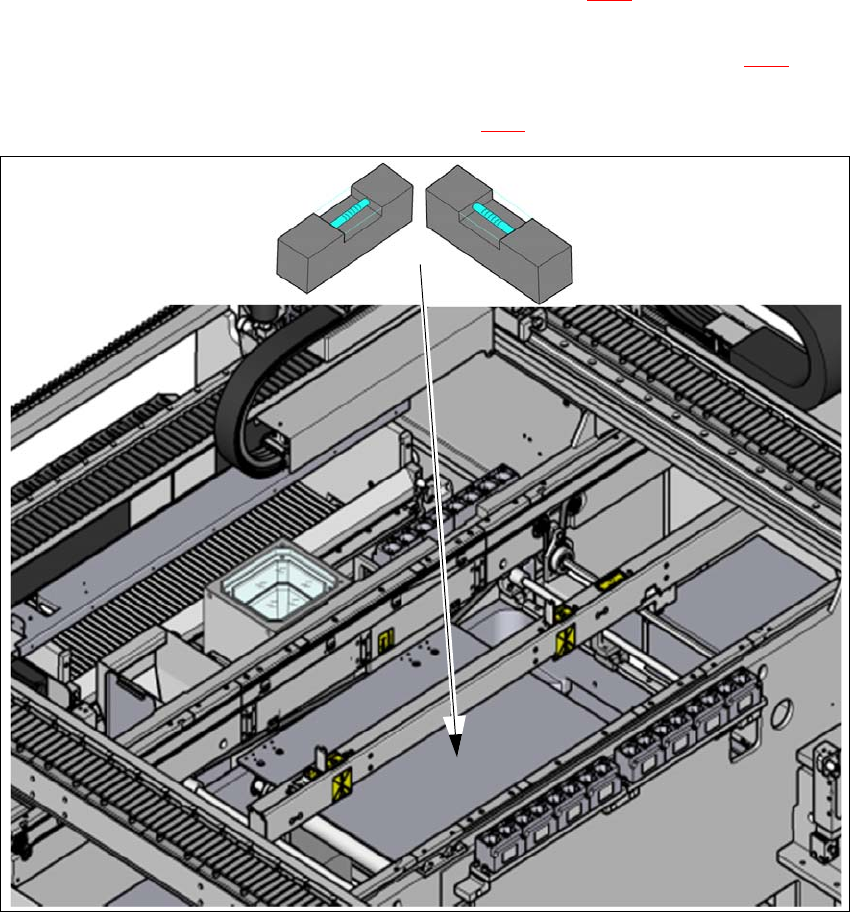

Abb. 4.3 - 5 Den Automaten in X- und Y-Richtung justieren - Messaufbau
Stellen Sie die Wasserwage des Automaten (Messgenauigkeit von 0,02 mm) auf den nicht
geklemmten Hubtisch und messen Sie in X- und Y-Richtung (1).
Justieren Sie den Automaten in Y-Richtung. Die Messtoleranz beträgt 0,10 mm.
Justieren Sie den Automaten in X-Richtung. Die Messtoleranz beträgt 0,10 mm.
(1)
4 Aufstellen und Inbetriebnahme Betriebsanleitung E by SIPLACE
4.3 Aufstellen des Automaten Ab Softwareversion SC 712.1 Ausgabe 05/2019
198
Kontrollieren Sie die Tragfähigkeit der 4 Maschinenfüße. Die 4 Maschinenfüße müssen alle
am Boden aufliegen und gleichmäßig belastet sein.
Ziehen Sie die Maschinenfüße an der Klemmschraube mit einem Drehmoment von 120 Nm
fest.
Schlagen Sie mit einem Hammer die Füße an, um die Tragfestigkeit der Maschinenfüße zu
kontrollieren.
Kontrollieren Sie noch einmal die exakte Ausrichtung des Automaten mit der Maschinenwas-
serwaage.
4.3.8 Transportsicherungen entfernen
Die Transportsicherungen sind auf den Linearführungen aufgeschraubt. Jedes Portal ist mit zwei
Transportsicherungen an der X-Achse und Y-Achse gesichert.
Entfernen Sie sämtliche Transportsicherungen von den Portalachsen.
Wird der SIPLACE Automat transportiert, müssen die Transportsicherungen zum Transport
montiert werden.
4.3.9 Korrosionsschutzmittel von den Führungsschienen entfernen
Die Automaten wurden zur Auslieferung mit einem Korrosionsschutzmittel behandelt.
4
4
VORSICHT
Reduktion der Lebensdauer von Lagern und Führungsschienen!
Vermischt sich das Korrosionsschutzmittel mit dem Lagerfett der Achsen, kann dies zu ei-
ner erheblichen Reduktion der Lebensdauer von Lagern und Führungsschienen führen.
Entfernen Sie den Korrosionsschutz von allen Achsen und Lagern, wenn Sie bei der
Inbetriebnahme zum ersten Mal die Maschinenachsen verfahren.
Fetten Sie alle Achsen und Lager mit dem in der Instandhaltungsanleitung beschrie-
benen Fett nach.
VORSICHT
Zerstörungsgefahr von Lagerfett!
Alkohol zerstört das Lagerfett in den Führungswagen.
Verhindern Sie, dass beim Reinigen der Führungsschienen und Maßstäbe Alkohol in
die Führungswagen gelangt.
