5 Aufgaben an der Maschine Betriebsanleitung E by SIPLACE 5.2 Bedien- und Anzeigeelemente Ab Softwareversion SC 712.1 Ausg abe 05/2019 208 5.2.2 Bedienelemente an den Bedi enfeldern des Automaten Alle Bedienelemente sind…
Betriebsanleitung E by SIPLACE 5 Aufgaben an der Maschine
Ab Softwareversion SC 712.1 Ausgabe 05/2019 5.2 Bedien- und Anzeigeelemente
207
5.2 Bedien- und Anzeigeelemente
5.2.1 Übersicht
5

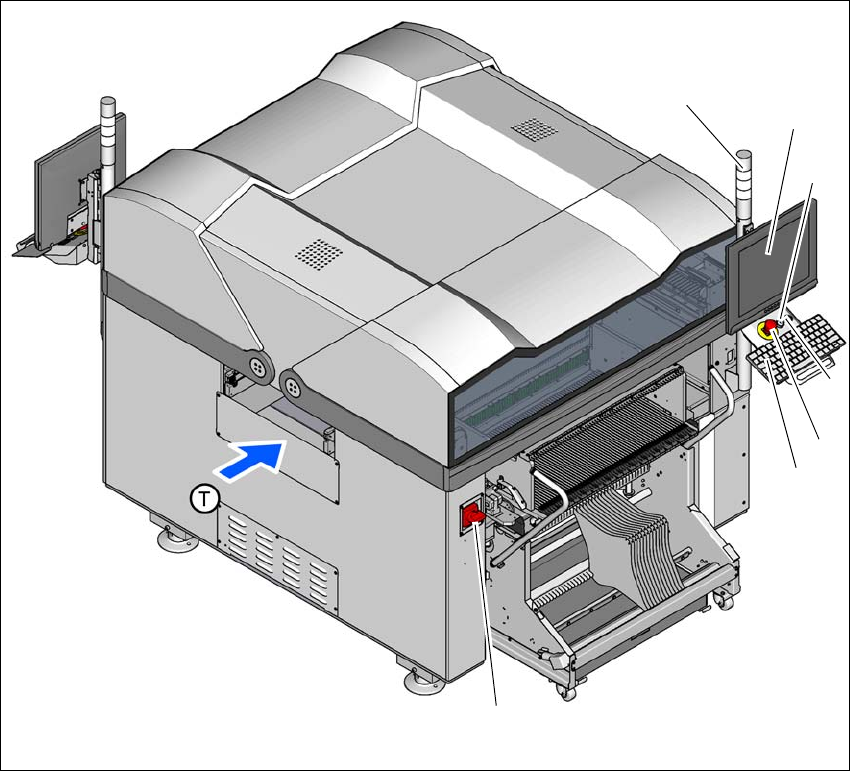

Abb. 5.2 - 1 Bedien- und Anzeigeelemente
5
(1) Hauptschalter (5) Stopptaster (schwarz)
(2) Starttaster (weiß) (6) LCD-Bildschirm
(3) NOT-HALT-Taster (7) Meldeleuchten mit Hupe
(4) Tastatur (T) Leiterplatten-Transportrichtung
(1)
(4)
(3)
(2)
(6)
(7)
(5)
5 Aufgaben an der Maschine Betriebsanleitung E by SIPLACE
5.2 Bedien- und Anzeigeelemente Ab Softwareversion SC 712.1 Ausgabe 05/2019
208
5.2.2 Bedienelemente an den Bedienfeldern des Automaten
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,40 m erreichbar. An beiden
Seiten des Automaten sind jeweils ein Bildschirm und eine Tastatur angebracht.
Die Start- und Stopptaster befinden sich neben der Tastatur. Werden Sie im Bildschirmdialogfeld
aufgefordert, bestimmte Aktionen mit diesen Tastern auszulösen, erleichtert diese Anordnung
zum einen das Auslösen, zum anderen die interaktive Kontrolle dieser Aktionen.
Hauptschalter 5
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung des Automaten.
5
Stopptaster (schwarz) 5
Mit diesem Taster halten Sie den Bestückbetrieb des Automaten an.
Starttaster (weiß) 5
Mit diesem Taster starten Sie den Automaten nach dem Einschalten bzw. nach Beseitigung von
Fehlfunktionen.
NOT-HALT-Taster 5
Beim Drücken des NOT-HALT-Tasters rastet dieser ein. Die Stromversorgung zu den Portalach-
sen, Wechseltischen, Transportbändern und Schneidgeräten wird unterbrochen, die Spannungs-
versorgung für die Sternachsen der Bestückköpfe reduziert. Der Taster lässt sich durch Drehen
wieder entriegeln.
LCD-Bildschirm 5
Auf jeder Seite des Automaten befindet sich ein Flachbildschirm mit LCD-Technik und berüh-
rungsempfindlicher Bildschirmoberfläche (Touchscreen).
GEFAHR
Lebensgefahr durch Spannungen!
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inneren des Automa-
ten noch lebensgefährliche Spannungen.
Betriebsanleitung E by SIPLACE 5 Aufgaben an der Maschine
Ab Softwareversion SC 712.1 Ausgabe 05/2019 5.2 Bedien- und Anzeigeelemente
209
Tastatur 5
Unterhalb des Bildschirms ist die Tastatur angebracht.
5
Optionale Meldeleuchte mit Hupe - drei Farben (rot/gelb/grün) 5
Die Farbenfolge der Meldeleuchten ist rot - gelb - grün. Sie signalisieren die Betriebszustände und
Fehlfunktionen des Automaten. Die Hupe wird bei einem Alarmzustand ausgelöst. Siehe dazu
Abschnitt 5.8 auf Seite 226.
Meldeleuchte mit Hupe - zwei Farben (weiß/grün) - optional 5
Die Farbenfolge der Meldeleuchten ist weiß - grün. Sie signalisieren die Betriebszustände und
Fehlfunktionen des Automaten. Die Hupe wird bei einem Alarmzustand ausgelöst. Siehe dazu
Abschnitt 5.8 auf Seite 226.
VORSICHT
Stoßgefahr am Monitor mit Tastatur!
Bei Arbeiten am Wechseltisch besteht die Gefahr, dass man sich am Monitor und der Ta-
statur stößt.
Drehen Sie den Monitor mit Tastatur ganz zur Seite.
Achten Sie darauf, dass Sie sich mit dem Kopf nicht unter dem Monitor und der Ta-
statur befinden.
